万向支架式机械陀螺仪三维结构设计

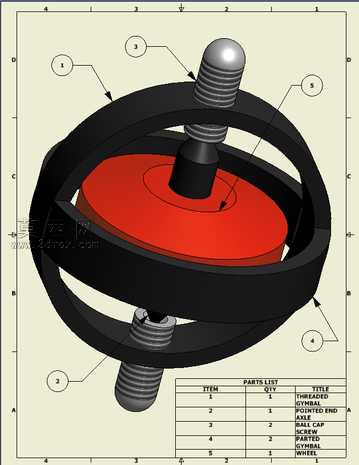

本作品为万向支架式机械陀螺仪的三维建模设计，整体采用经典的内外环框架搭配中心转子的结构布局，通过三维建模软件完成全参数化的零件绘制与装配约束，完整还原了机械陀螺仪的核心运动特性。建模过程中首先对核心转子进行参数定义，将转子设计为中部圆盘、两端带轴颈的一体式结构，圆盘部分做了加厚处理以保证转动惯量符合力学设计要求，两端轴颈采用等直径圆柱结构，与内外环的安装孔位保持精准的同轴度公差，确保转子转动时无卡滞、偏心问题。内外环框架采用闭合式环形结构，建模时对框架的截面做了矩形加厚处理，既保证整体结构强度，又避免多余重量影响陀螺仪的平衡性能，内环与转子轴颈、外环与内环轴颈的连接位置均设计了对应的装配轴孔，通过同轴心、重合等装配约束完成层级装配，保证三个转动副的轴线两两垂直，完全符合万向支架的自由度设计要求。材质渲染阶段，中心转子圆盘部分赋予高饱和度红色哑光塑料材质，突出核心转动部件的视觉辨识度，内外环框架赋予黑色磨砂工程塑料材质，与红色转子形成清晰的视觉层次，两端轴颈部分赋予银灰色金属质感材质，模拟金属转轴的耐磨属性，背景搭配浅米黄色工程制图风格底色，同时在视图下方配套绘制了零件明细表，标注各组成零件的序号、名称与数量，让整体展示效果兼具结构展示与工程说明属性。设计过程中严格遵循机械陀螺仪的运动原理，保证各转动副的活动范围不受结构干涉，整体模型可直接用于力学原理教学演示、机械结构科普展示，也可作为小型机械式陀螺仪的结构设计参考，所有零件的尺寸参数均经过合理性校验，装配关系完全符合实际机械加工与装配的工艺要求，不存在无法实现的结构设计，各部件之间的连接间隙也做了合理预留，既保证装配精度，也符合实际产品的公差配合要求。
