通讯设备配套塑料壳体分件结构设计

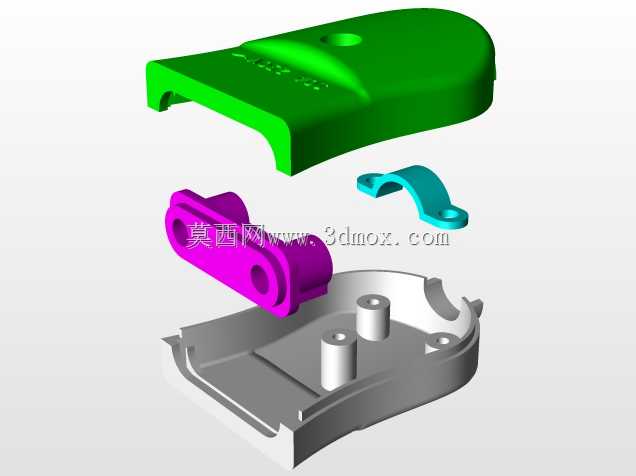

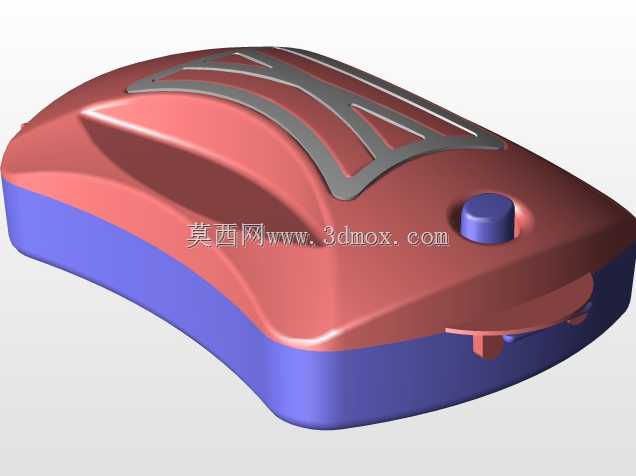

　　这套分件式壳体结构主要面向小型手持通讯终端的防护与内部承载需求，日常应用场景覆盖户外作业对讲终端、便携数据采集通讯模组、小型民用通讯手持设备的外部防护场景，实际使用中需要兼顾手持握持的贴合度、内部电路板与功能元件的安装限位、日常使用中的防磕碰防护，同时要满足组装环节的快装需求，减少额外紧固件的使用数量，降低整机装配的工序复杂度。从结构拆分逻辑来看，整套壳体分为上盖、下基座、中间锁紧压条三个独立塑件，拆分时优先考虑了注塑成型的脱模可行性，所有外露面均做了1度以上的脱模斜度，避免成型后出现顶白、拉伤的外观缺陷。上盖外轮廓做了大圆角过渡处理，边缘壁厚均匀控制在1.8mm，既保证了手持接触时的圆润触感，

　　也避免了注塑过程中因壁厚不均产生的缩痕问题，上盖内侧预留了对应功能按键的避让沉台，顶部的圆形凸台是为信号接收模块预留的安装位，凸台内侧做了环形加强筋，既可以提升凸台位置的结构强度，防止跌落时出现开裂，也能为信号模块提供精准的安装定位，避免装配后出现偏移影响信号收发效果。下基座作为整个壳体的承载主体，内部设置了三个带安装孔的圆柱定位柱，定位柱的高度根据内置电路板的安装高度做了匹配，柱体根部做了R0.5的圆角过渡，减少注塑时的应力集中，同时定位柱的内孔直接嵌装铜螺母的预留尺寸，不需要后续做二次攻丝处理，电路板装配时直接用螺丝锁紧即可，不需要额外增加支撑柱。下基座的边缘设置了连续的卡扣卡槽，和上盖边缘的卡扣位一一对应，

　　卡扣的扣合量控制在0.6mm，既保证上下盖扣合后的连接强度，不会因为日常跌落出现松脱，也能在售后维修时方便拆卸，不会因为扣合量过大导致拆卸时卡扣断裂。中间的压条零件是作为上下盖扣合后的辅助锁紧件，安装在壳体侧面的衔接位置，压条上的两个安装孔分别对应上下盖结合处的定位柱，装配时压条卡入衔接槽后，通过两颗小螺丝锁紧，就能抵消上下盖卡扣长期使用后出现的松弛量，提升整个壳体的长期使用可靠性。从安装边界来看，整套壳体组装完成后的最大外轮廓长度控制在85mm，宽度52mm，最大厚度22mm，完全适配单手握持的尺寸范围，内部的有效安装空间长度72mm，宽度40mm，深度16mm，可以容纳常规尺寸的通讯主板、电池模组与侧边功能按键，

　　所有内部元件的安装位都做了对应的限位筋，不需要额外增加泡棉胶固定，就能限制元件在壳体内的窜动。设计过程中还考虑了不同使用环境的适配性，所有零件的拼接缝隙都控制在0.15mm以内，配合壳体边缘的止口结构，可以实现基础的防泼溅效果，日常使用中遇到小雨或者少量溅水的情况，不会轻易渗入壳体内部损坏电路。上盖外表面做了细微的晒纹处理，不需要后续做喷涂工艺就能实现防滑的触感，同时也不容易残留指纹和使用划痕，降低了产品的后期表面处理成本。三个分件的材料选型都适配常规ABS或者PC+ABS注塑工艺，浇口位置都设置在零件的非外观面，成型后可以直接修剪浇口，不需要做额外的打磨抛光处理，适合批量注塑生产。在结构强度校核层面，所有受力位置的壁厚都做了针对性加强，比如上下盖的边角位置，内侧都加了网格状的加强筋，1.2米高度自由跌落至水泥地面时，壳体不会出现开裂、卡扣松脱的问题，完全满足民用手持通讯设备的可靠性测试标准。装配逻辑上，整套壳体的组装不需要专用工装，操作人员只需要按照先装内部元件、扣合上盖、卡入侧压条、锁紧侧压条螺丝的步骤，就能完成整机组装，单台产品的壳体装配时间可以控制在20秒以内，能够适配流水线的批量装配节奏，提升生产效率。
