自行车异形锯齿状牙盘传动结构

　　日常做山地车、通勤自行车传动系统匹配时，这类异形锯齿牙盘是经常会接触到的核心传动部件，和常规圆形牙盘不同，这种带锯齿形外缘轮廓的齿盘，主要是针对复杂骑行工况下的链条啮合稳定性做的优化设计。先从实际应用场景说，这类齿盘大多用在全地形山地车、砾石路公路车的单盘传动系统上，骑行过程中遇到颠簸路面、大力踩踏发力、链条张力波动大的情况，锯齿状的齿形轮廓能更好地勾住链条链节，避免高速颠簸或者突然发力时出现掉链、跳齿的问题，尤其是林道穿越、爬坡发力的场景，常规圆形盘片在链条横向摆动幅度大的时候很容易出现啮合错位，这种异形齿的结构能在链条偏移一定角度的时候依然保持有效啮合，不需要额外加装导链器也能保证传动可靠性。

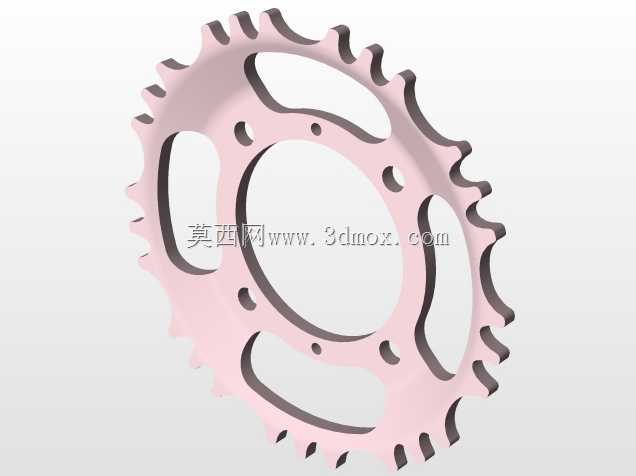

　　从功能特性上拆解，这个盘片的齿形不是均匀的标准链轮齿，外缘做了高低错落的锯齿状排布，每个齿的切入角都做了修型，和链条的内链板、外链板间隙匹配度更高，啮合的时候不会出现卡滞、咬链的问题，盘片本体做了大面积的镂空减重设计，五个长圆形的镂空槽均匀分布在盘片辐条位置，既减轻了盘片自身的转动惯量，让踩踏启动的时候更轻快，也能在骑行过程中带出附着在链条上的泥沙，避免泥沙卡进齿槽加剧齿面和链条的磨损。盘片上的多个小圆孔是定位安装孔，对应不同规格的曲柄安装孔位，能兼容市面上主流的单盘曲柄安装标准，不需要额外做转接加工就能直接装配。

　　设计思路上，做这个结构的时候首先要确定的是盘片的节距参数，必须匹配对应规格的自行车链条节距，保证每个齿都能准确嵌入链节间隙，锯齿状的外缘轮廓不是随意做的造型，是通过模拟不同踩踏角度下链条的啮合轨迹，把容易出现脱链的位置做齿形加高、修尖，让齿尖能更早接触到链节，引导链条回到正确啮合位置，同时齿根位置做了圆弧过渡，避免应力集中，毕竟大力踩踏的时候盘片承受的扭矩能超过上百牛米，应力集中很容易导致盘片齿根断裂。盘片的中心安装孔是和曲柄轴配合的定位基准，加工的时候同轴度公差要控制在0.02mm以内，不然转动的时候会出现偏摆，加剧链条和齿面的偏磨，也会让踩踏的时候出现晃动感。

　　再说到安装边界和尺寸匹配，这类盘片的安装孔位分布圆直径是统一的行业标准，对应不同齿数的盘片，外径会随齿数变化，这个锯齿状盘片的齿顶圆直径比同齿数常规圆形盘片略大一点，安装的时候要注意和前拨、后拨的位置匹配，避免出现蹭拨链器的问题，盘片的厚度是和链条宽度匹配的，单盘系统的盘片厚度要对应窄宽链的尺寸，保证窄齿能嵌入链条窄间隙，宽齿嵌入宽间隙，进一步提升防掉链能力。盘片的安装面做了沉台设计，装配的时候和曲柄端面完全贴合，不会出现安装倾斜的问题，锁紧螺丝的扭矩要控制在合理范围，避免锁力过大导致盘片变形，或者锁力不足出现盘片松动。

　　实际使用中，这种锯齿形牙盘的磨损主要集中在齿尖接触位置，因为齿尖是最先和链条接触的部位，长期使用后齿尖磨圆就会降低防掉链性能，所以建模的时候齿面的硬度匹配也要考虑，一般这类盘片会用铝合金或者钢材做基材，表面做硬化处理，提升齿面的耐磨性能。建模过程中要注意齿形的阵列逻辑，不能用等角度均匀阵列，要根据锯齿轮廓的高低变化调整每个齿的角度和高度，保证转动过程中每个齿都能顺利和链条啮合，不会出现卡链的问题，镂空槽的位置也要避开应力传递路径，不能因为减重削弱盘片的整体强度，每个镂空槽的边缘都要做圆角处理，避免应力集中导致盘片在大力踩踏时开裂。
