无骨汽车雨刮器刮片结构三维设计

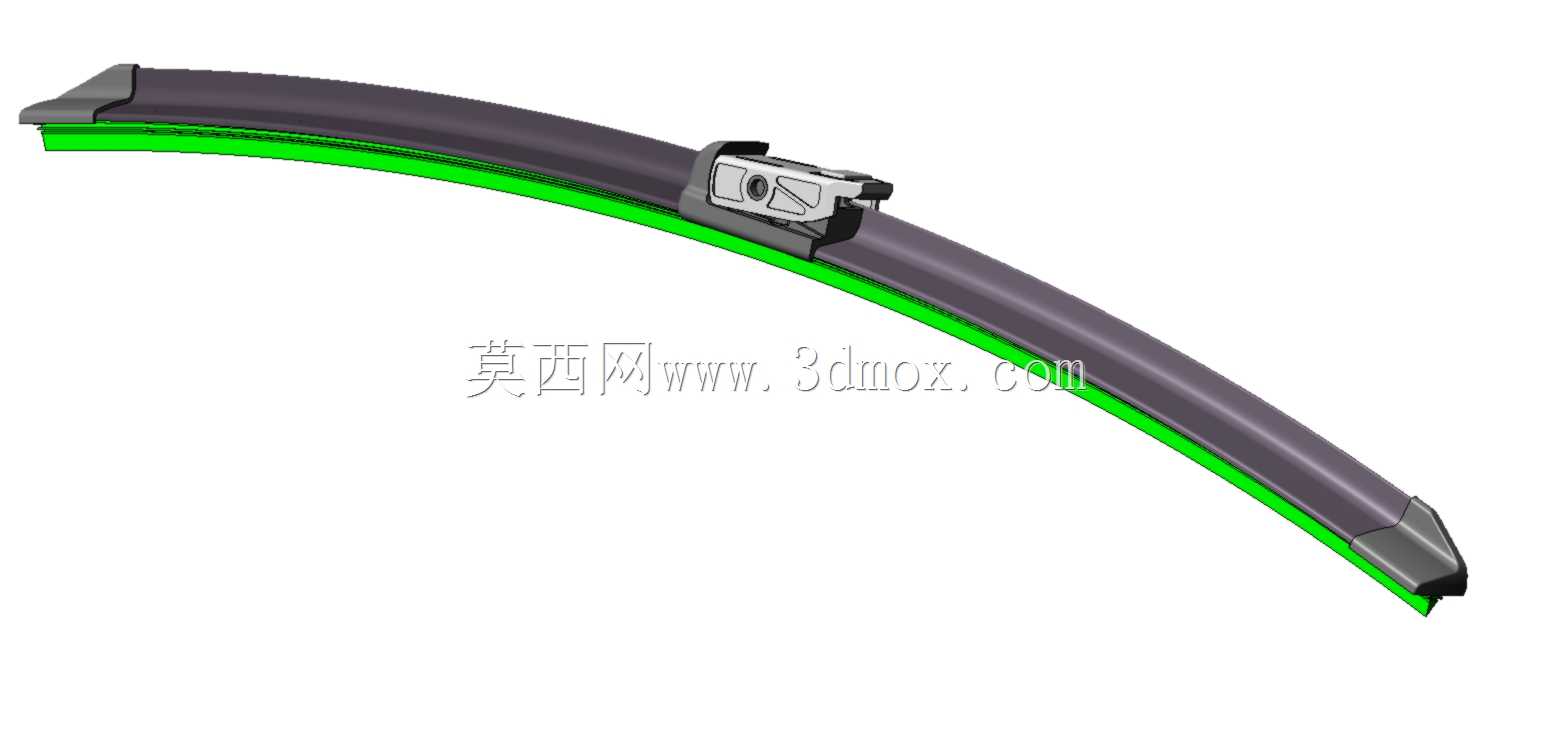

　　日常车辆维保场景中，雨刮刮片是直接决定雨天、扬尘工况下驾驶视野清晰度的核心易损件，不同于传统有骨雨刮依赖多段金属压条分散压力的结构，这款无骨刮片采用整根一体化的弹性钢片作为压力承载主体，能顺着汽车前挡风玻璃的曲面弧度均匀贴合，避免有骨结构常见的局部压力过大刮痕、压力不足漏刮水痕的问题。从结构拆解的角度看，整支刮片的核心功能分为三个部分：最外侧的黑色弧形护套是外露的防护结构，既承担整体的外形导流作用，高速行车时能顺着气流方向下压刮片，避免高速行驶时气流抬升刮片导致的贴合失效，也能保护内部的弹性钢片不被雨水、路面扬尘腐蚀，延长钢片的弹性疲劳寿命。中间层的弹性钢片是整个刮片的压力核心，

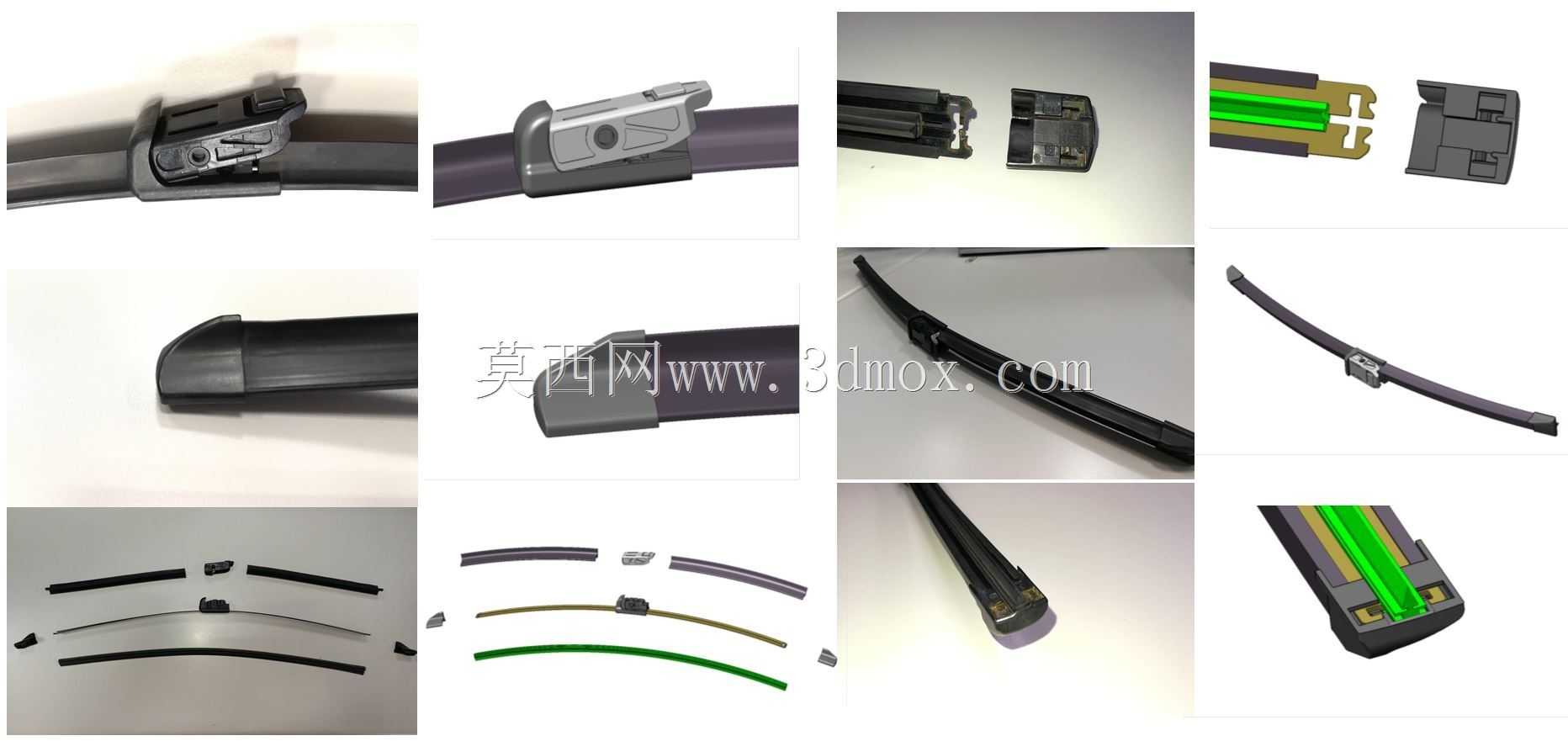

　　钢片的弧度是按照主流家用车前挡玻璃的平均曲率做的预成型设计，安装后不需要额外调整压合角度，就能让整根刮条的受力偏差控制在合理区间，不会出现两端翘边、中间压死的情况。最内侧的绿色橡胶刮条是直接接触玻璃的工作部件，胶条的刃口做了薄边裁切处理，工作时和玻璃的接触宽度控制在极小范围，既能把玻璃表面的水膜、浮尘、虫胶残留刮除干净，又不会因为接触面积过大产生跳动、异响。端部的快装接头是这款刮片的安装核心，接头采用卡扣式快装结构，适配市面上绝大多数U型接口的雨刮摇臂，安装时不需要额外工具，只需要把摇臂的U型钩卡入接头的卡槽，听到卡扣锁止的声响就完成固定，接头内部做了限位凸台，能避免刮片工作时左右窜动、脱落，同时预留了小范围的转动间隙，

　　让刮片在往复摆动过程中能自适应玻璃的曲面变化，始终保持胶条刃口垂直贴合玻璃表面。从安装边界尺寸来看，这款刮片的整体长度适配主流A级、B级家用车的主副驾雨刮位，接头位置的安装高度和原车摇臂的匹配度经过校核，不会出现安装后刮臂抬升高度不足、刮片打边或者刮不到A柱附近视野区域的问题。很多车主在更换雨刮时会直接更换整支刮片，实际上从结构设计角度，橡胶刮条是损耗最快的部件，内部的钢片、接头、护套的使用寿命远长于胶条，这款刮片的护套和钢片之间预留了胶条抽换的间隙，只需要把端部的固定堵头拆下，就能把磨损的旧胶条抽出，更换新的同规格胶条即可继续使用，能大幅降低日常使用的耗材成本。在实际工况验证中，这款刮片的结构能覆盖-30℃到60℃的使用环境，

　　胶条采用耐候橡胶配方，低温下不会发硬脆裂，高温暴晒下不会软化变形，弹性钢片做了镀锌防锈处理，长期接触雨水也不会出现锈蚀导致的弧度变形，护套表面做了哑光抗UV处理，长期户外暴晒不会出现发白、脆化的问题。刮片工作时的摆动角度和原车雨刮机构的匹配度也做了校核，往复运动过程中不会和前挡下沿的导流板、A柱饰板产生干涉，刮刷覆盖的区域能满足驾驶位前方95%以上的视野需求，高速行驶到120km/h的工况下，导流结构带来的下压力能让刮片始终贴合玻璃，不会出现飘起、漏刮的情况。在三维建模过程中，各个部件的配合公差都做了严谨的设定：胶条和钢片卡槽的配合采用小过盈设计，避免胶条在往复刮动时出现移位、脱出；接头和钢片的连接采用定位卡扣加铆点固定，保证连接强度的同时不会出现松动；端部堵头和护套的配合采用卡扣结构，既方便拆卸更换胶条，又不会在工作中脱落。
