欧标2型电动汽车交流充电母插头结构设计

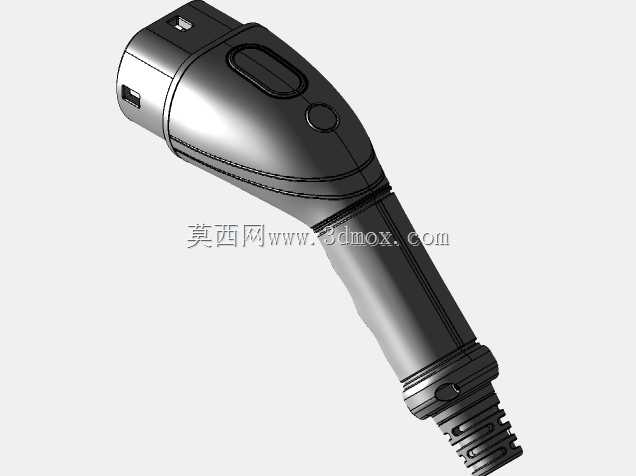

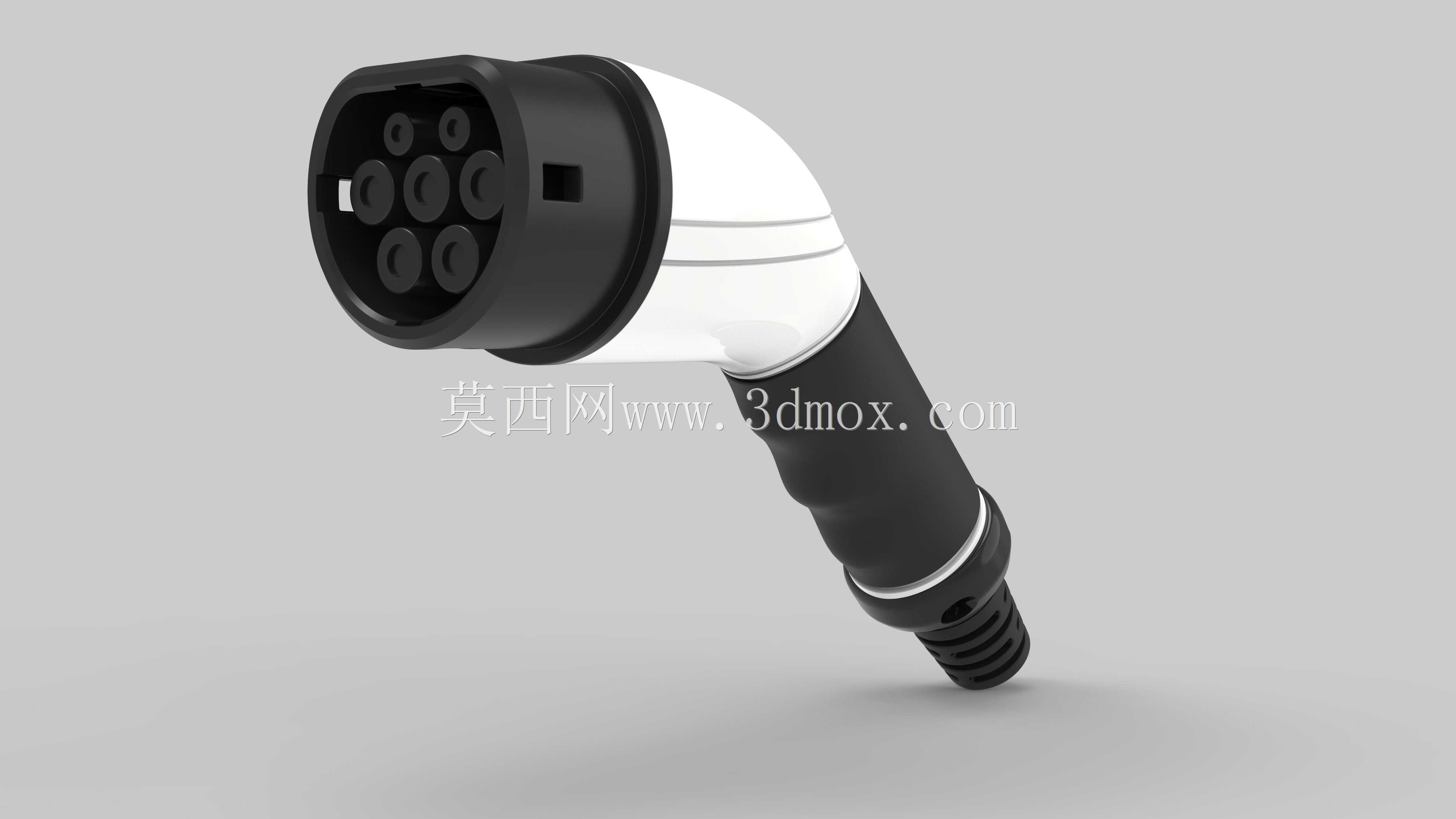

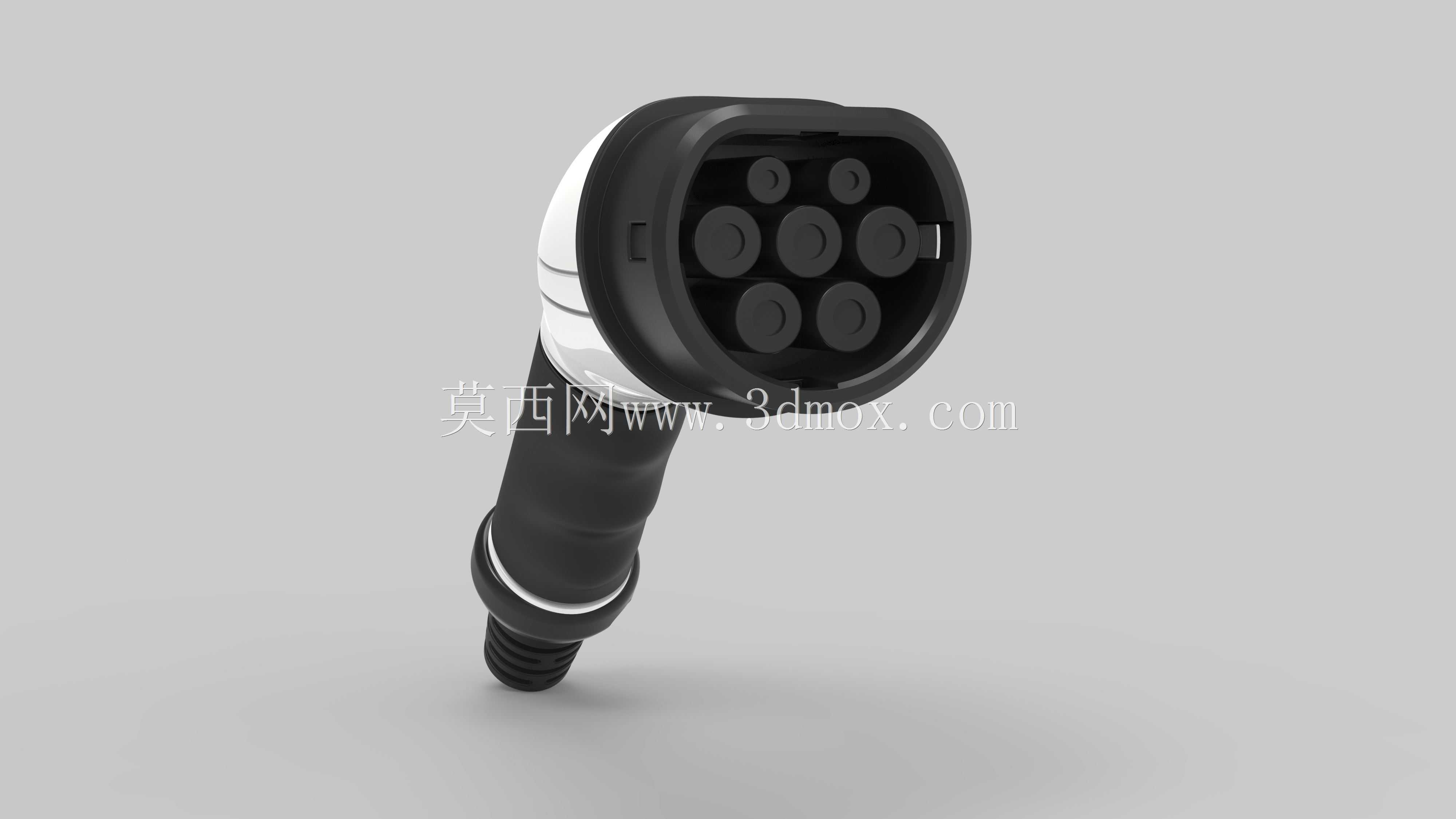

　　该充电母插头是适配欧标交流充电场景的核心连接部件，主要应用于私人交流充电桩、公共交流充电站点、车载便携充电设备等场景，承担交流电能传输、充电过程信号交互、连接状态锁止的核心功能，是电动汽车补能链路中车端与供电端衔接的关键载体。从实际使用场景出发，该插头采用弯式出线结构设计，相较于直式插头，在车辆侧充电口布置位置偏低、操作空间局促的场景下，能够有效降低线缆弯折应力，避免长期使用过程中线缆护套出现疲劳开裂，同时减少充电枪插合后对周边通行空间的占用，降低人员剐蹭、线缆被外力拉扯的概率。插头的插合端采用符合欧标规范的7芯端子布局，包含2根交流动力端子、1根接地保护端子、2根充电通讯端子、1根连接确认端子与1根控制导引端子，

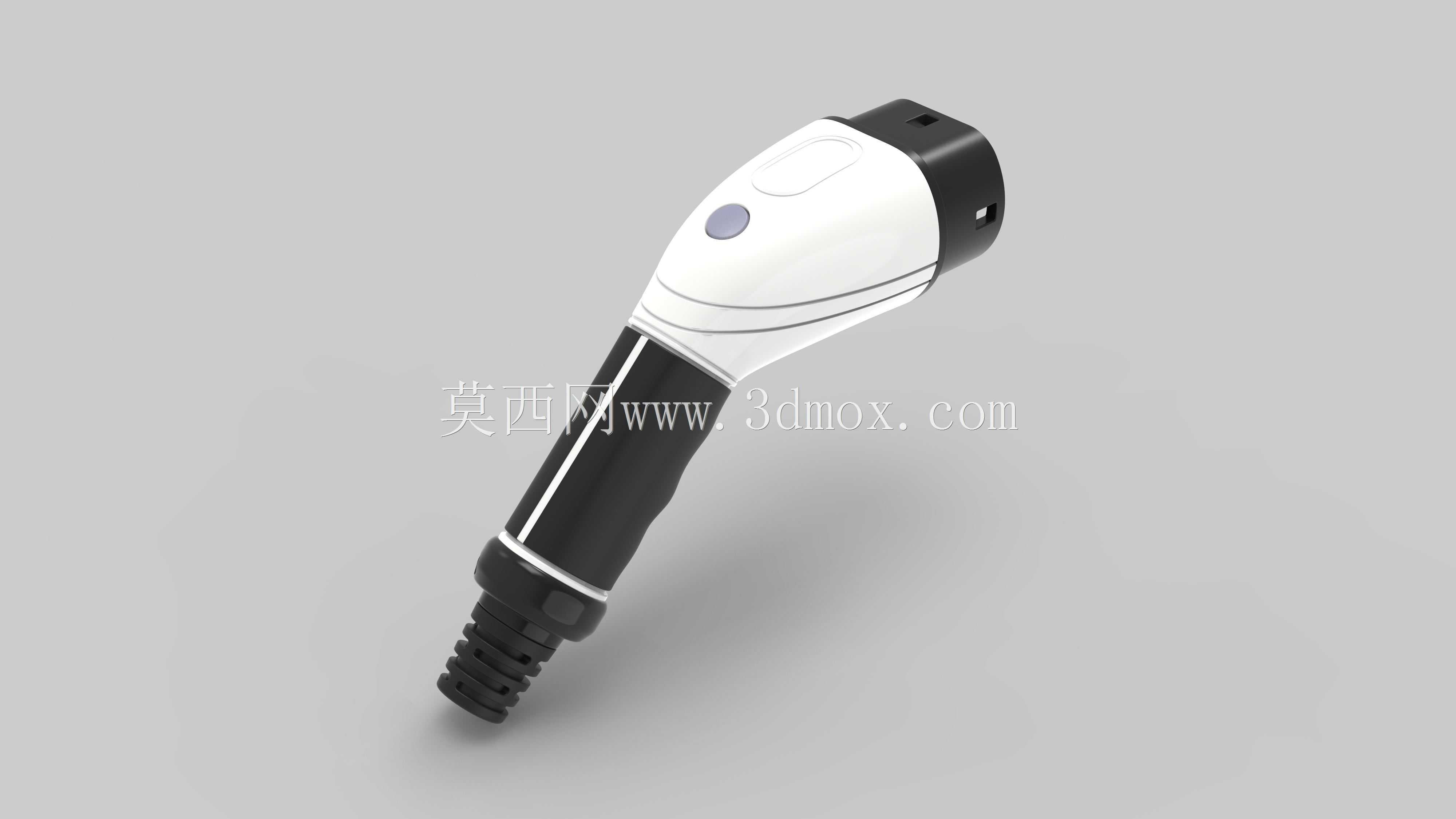

　　各端子之间设置独立的绝缘隔筋，避免大电流传输过程中出现爬电、击穿风险，动力端子接触部位采用弹性冠簧结构，能够在多次插拔后仍保持稳定的接触压力，降低接触电阻，减少大电流充电时的端子发热问题。插头的握持区域采用双色软硬胶复合结构，外层握持部位为防滑软胶材质，表面设置细密的防滑纹理，在雨天、手部沾有油污或佩戴劳保手套操作时，仍能提供足够的握持摩擦力，方便操作人员完成插合、拔取动作；内部为硬质工程塑料支撑骨架，承担插合过程中的推挤应力，避免长期插拔导致壳体变形。插合端面设置有密封胶圈，在插头与车辆端公头完全插合后，胶圈被压紧填充配合间隙，可达到IP54级别的防护能力，能够阻挡日常使用中的雨水飞溅、灰尘侵入，适配户外露天充电场景的使用需求。

　　插头尾部的线缆出线部位设置多级防弯折护套，护套采用分段式锥度设计，能够在不同方向的线缆弯折过程中分散应力，避免线缆根部因反复弯折出现线芯断裂、护套破损的问题，同时护套与线缆外被采用过盈配合加卡扣固定的结构，可承受超过1000N的轴向拉拽力，避免线缆受外力拉扯时与内部端子出现松脱。从安装边界来看，该插头的插合端外径、插合深度、端子位置度均严格遵循欧标充电接口尺寸规范，可与所有符合标准的车端2型充电公头实现无差别适配，不存在插合卡滞、配合间隙过大的问题；插头整体的弯角角度设置为120度，在插合状态下，插头本体与车辆充电口安装面形成自然的避让角度，不会与充电口周边的车身覆盖件、充电口盖板产生干涉，适配绝大多数欧系车型侧方、前方、

　　后方充电口的布置空间。锁止结构集成在插头壳体内部，采用电磁锁与机械应急解锁双重结构，正常充电过程中电磁锁自动锁止，避免充电过程中插头被意外拔出导致充电中断、带电拉弧的风险，当出现供电故障、电磁锁失效的情况时，可通过应急解锁拉绳完成机械解锁，保障特殊场景下的插头可拔出性。内部端子的固定采用分层式结构，动力端子与信号端子分别固定在不同的绝缘安装板上，安装板之间设置定位柱与卡扣，装配过程中可快速定位，避免端子装反、错位，同时各端子的焊接、压接部位预留足够的操作空间，方便生产过程中线缆与端子的压接、绝缘处理作业，提升装配效率。壳体的合模面设置在插头侧面，合模缝处采用超声波焊接加密封胶填充的工艺，既保证壳体的连接强度，也避免水汽、灰尘从合模缝隙进入插头内部。插头表面的标识区域采用模内注塑工艺，将额定电流、额定电压、防护等级、端子定义等标识直接成型在壳体表面，不会因长期摩擦、日晒雨淋出现标识磨损脱落的问题，方便后期运维过程中快速识别参数信息。在结构强度设计上，插头壳体选用耐候性增强PC材料，可在-30℃到50℃的环境温度范围内保持稳定的机械性能，不会因低温出现壳体脆裂、高温出现壳体软化变形的问题，可承受1米高度自由跌落至水泥地面的冲击，不会出现壳体开裂、端子移位的情况，满足户外公共场景下高频次、粗放使用的强度要求。
