电动汽车交流充电枪J1772插头结构

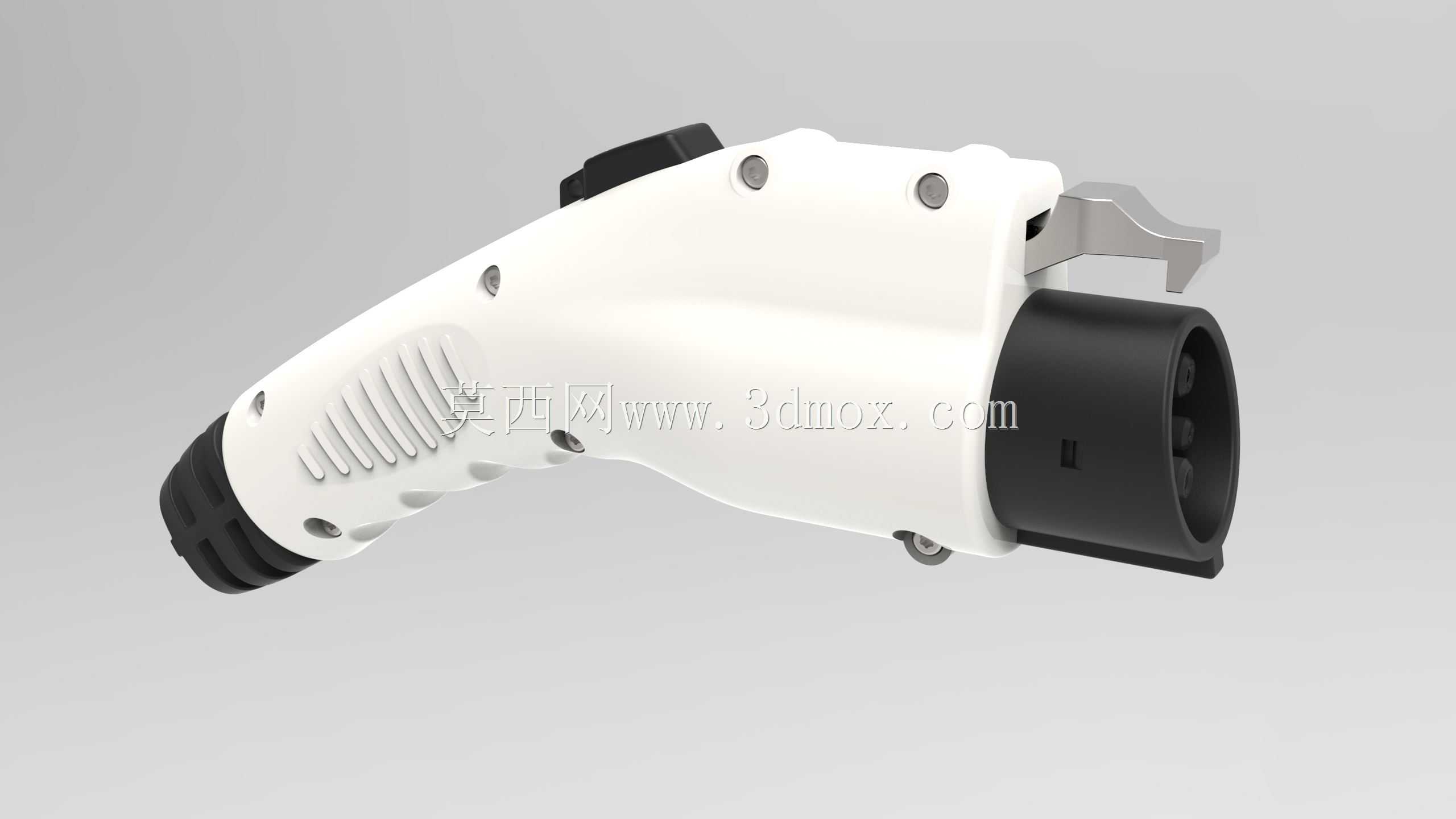

　　这款J1772标准的电动汽车交流充电插头，是民用交流充电场景下的核心连接部件，主要适配北美及国内早期国标兼容的交流充电桩端与车载充电机端的连接需求，日常使用场景覆盖私人家用壁挂桩、公共交流慢充桩、便携应急充电枪等多个充电场景，承担交流电能传输、充电状态信号交互、连接确认安全联锁的核心功能。从结构设计逻辑来看，整体采用枪式手持 ergonomic 曲面造型，握持区域设置了多道平行防滑筋位，筋位深度控制在1.2mm，间距8mm，既保证戴薄绝缘手套操作时的防滑摩擦力，又不会因为筋位过深积累污渍难以清洁，握持段的曲面弧度贴合成年男性手掌自然弯曲角度，插拔操作时的施力点刚好落在虎口与指根的受力区域，单次插拔的施力行程控制在15mm以内，

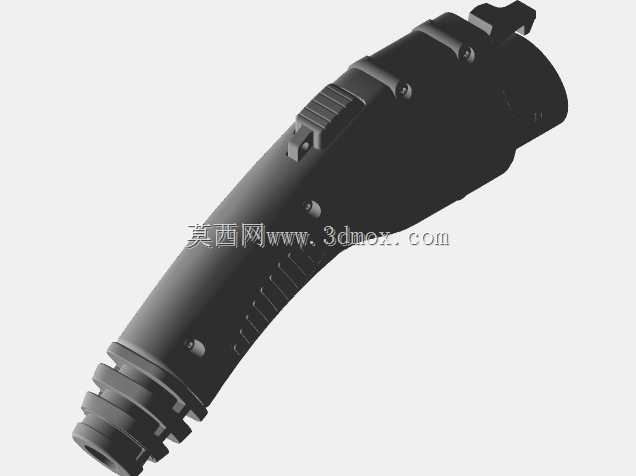

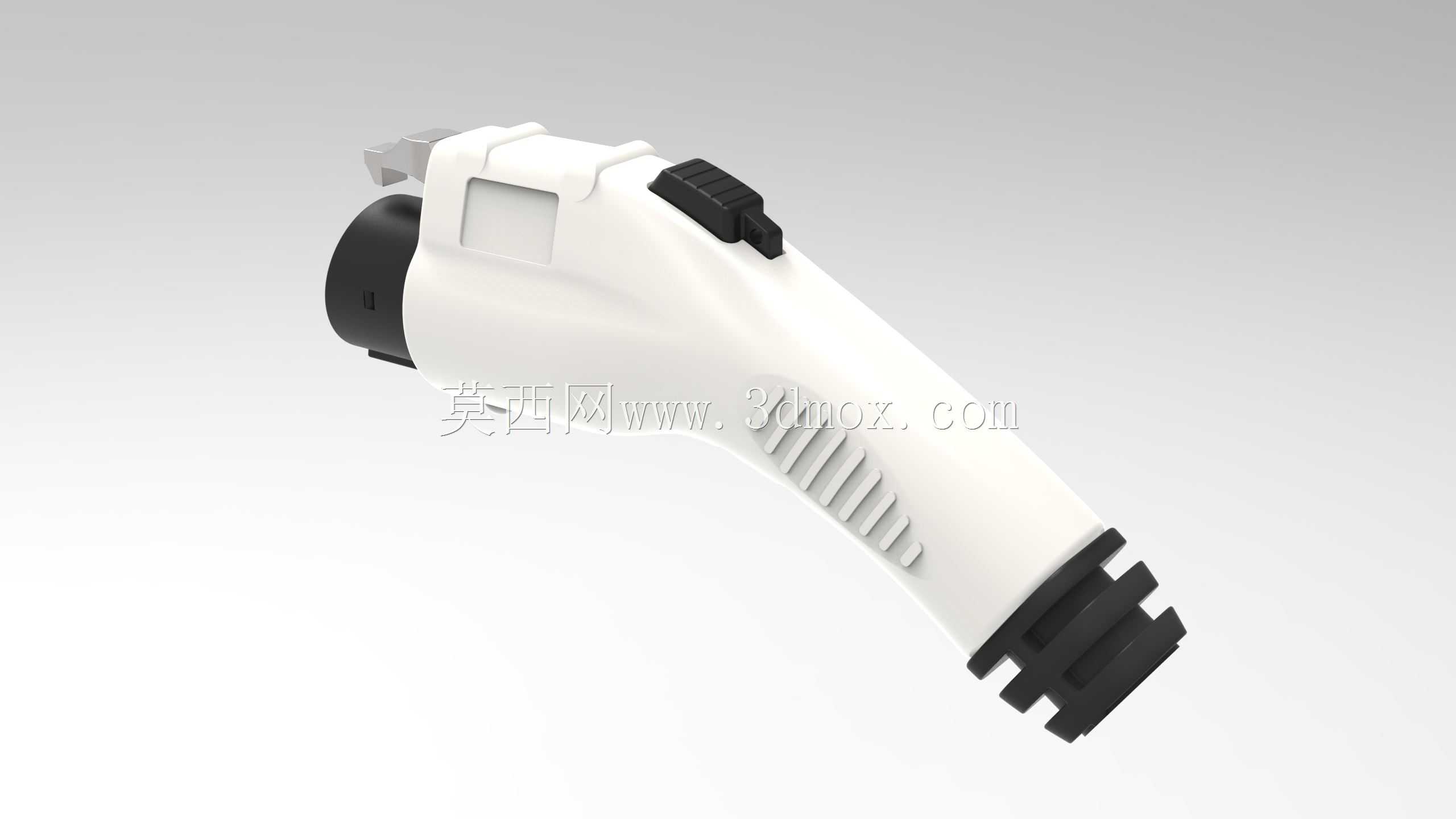

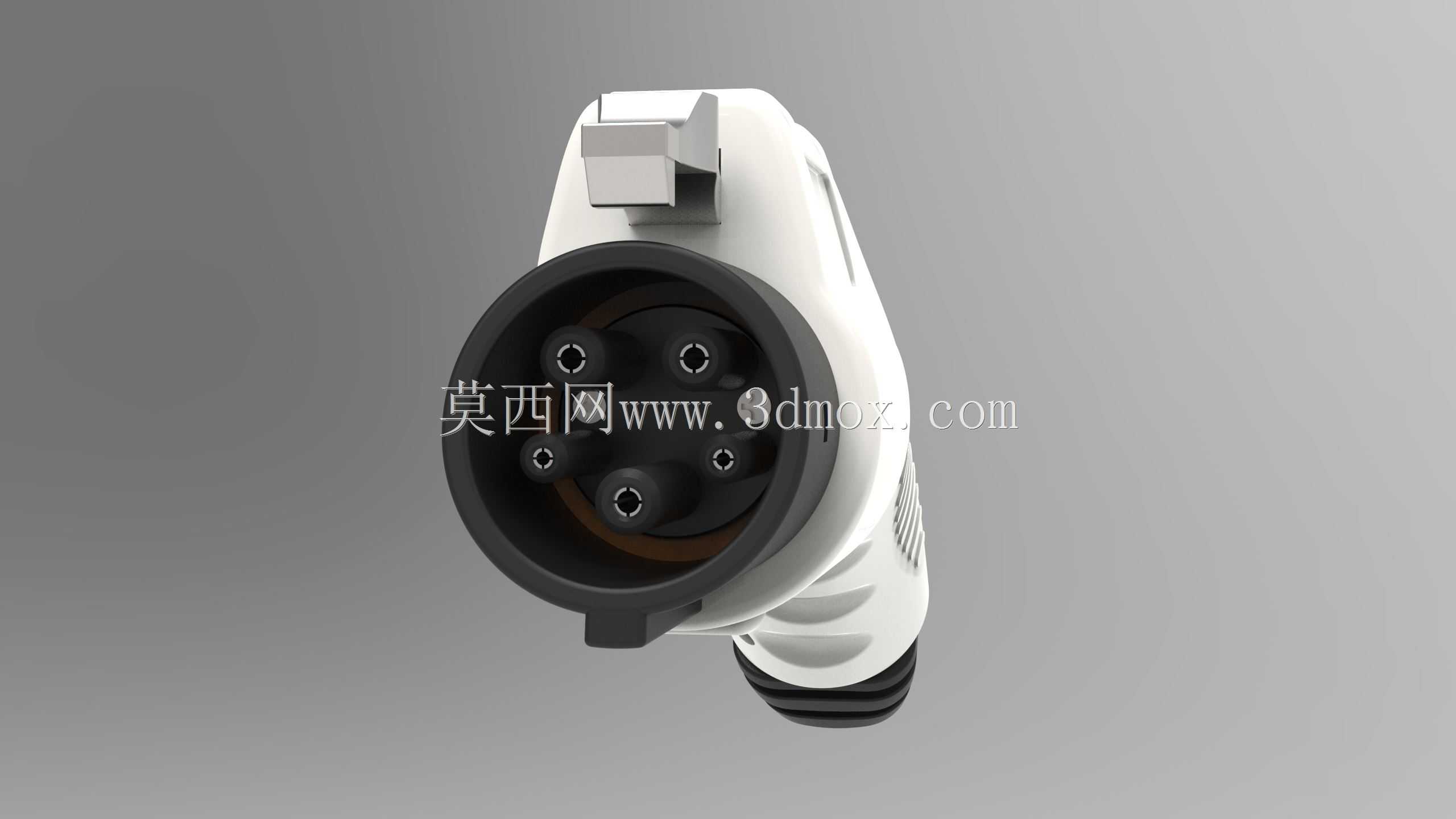

　　符合日常操作的施力习惯。插头前端的插合端采用黑色耐候绝缘材质包裹，内部设置了5个核心接插端子，分别对应交流火线、零线、接地、充电连接确认、控制导引信号回路，端子外围设置了多层环形密封结构，插合到位后可达到IP54级的防尘防水等级，能够应对户外雨天、扬尘环境下的正常使用需求。插头顶部设置了金属卡扣锁止结构，插合到位后卡扣会自动卡入充电座的锁止槽内，避免充电过程中受外力拉扯导致连接断开，解锁按键设置在握持段上方的拇指操作区域，按下按键时卡扣抬升的行程为6mm，解锁力控制在25N以内，单拇指即可完成解锁操作，不需要额外施力掰动。外壳主体采用白色阻燃PC+ABS合金材质，壁厚均匀控制在2.8mm，既满足UL94-V0级的阻燃要求，

　　又能承受1.5米高度自由跌落至水泥地面的冲击不出现开裂，外壳拼接处采用超声波焊接工艺，拼接缝隙控制在0.1mm以内，避免水汽、灰尘从拼接缝隙进入内部腔体。内部的端子固定座采用热固性绝缘材质，可长期承受125℃的工作温度，端子与线缆的连接部位采用冷压焊接加绝缘热缩管双重固定，拉脱力满足单根端子承受200N拉力不松脱的要求。从安装边界尺寸来看，插头整体长度为210mm，插合端最大直径52mm，握持段最大宽度78mm，尾部线缆出线口采用锥形防弯折结构，弯折半径控制在线缆直径的5倍以上，可承受上万次180度弯折不出现线缆内部线芯断裂的问题。在安全联锁设计上，插头内部设置了机械与电气双重联锁，只有插合到位后控制导引信号回路才会导通，

　　充电桩才会输出电能，拔插过程中会先断开高压回路再分离端子，避免拔插过程中出现拉弧现象，保障操作人员的使用安全。信号端子的长度比功率端子短3mm，在插头意外脱落时会先断开信号回路，触发充电桩紧急停止输出，进一步提升使用过程的安全性。外壳表面的白色材质添加了抗UV助剂，长期在户外日晒环境下使用不会出现明显的黄变、脆化问题，黑色插合端材质添加了耐磨损助剂，经过上万次插合循环后，表面磨损量不超过0.2mm，不会因为磨损导致密封性能下降。
