可调节握力健身器材结构设计

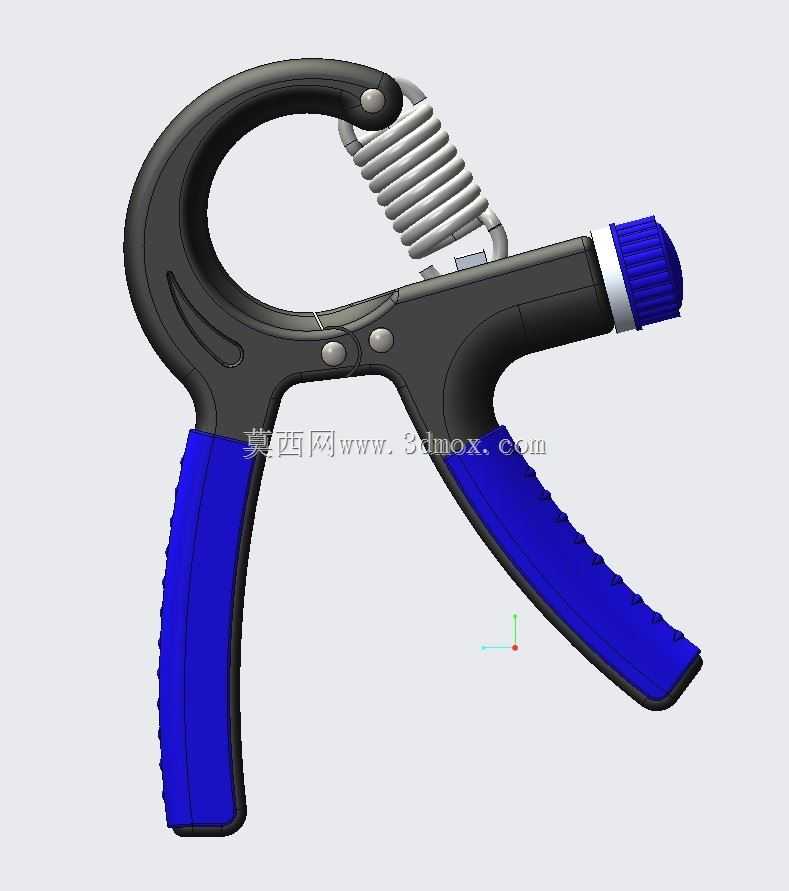

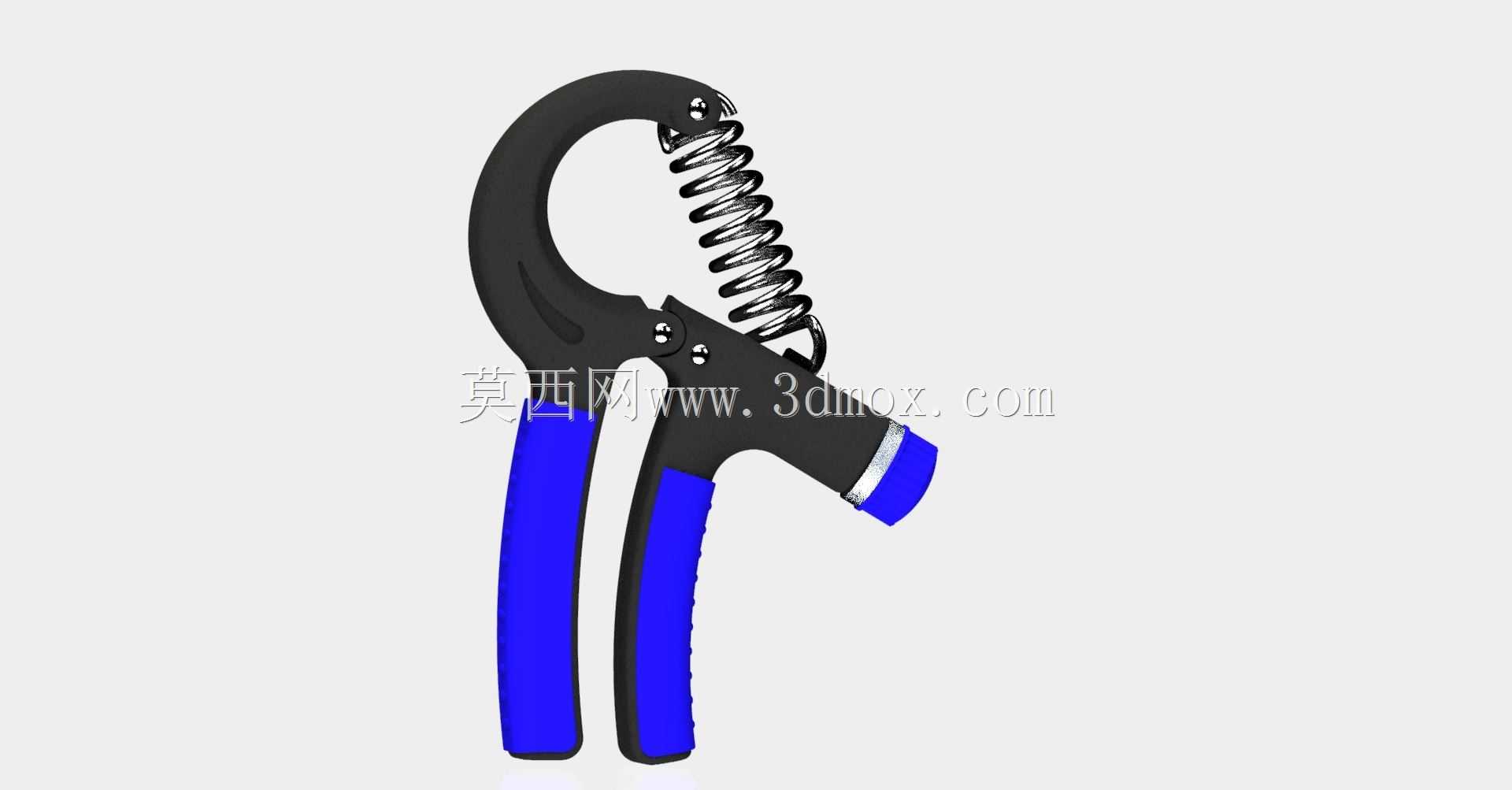

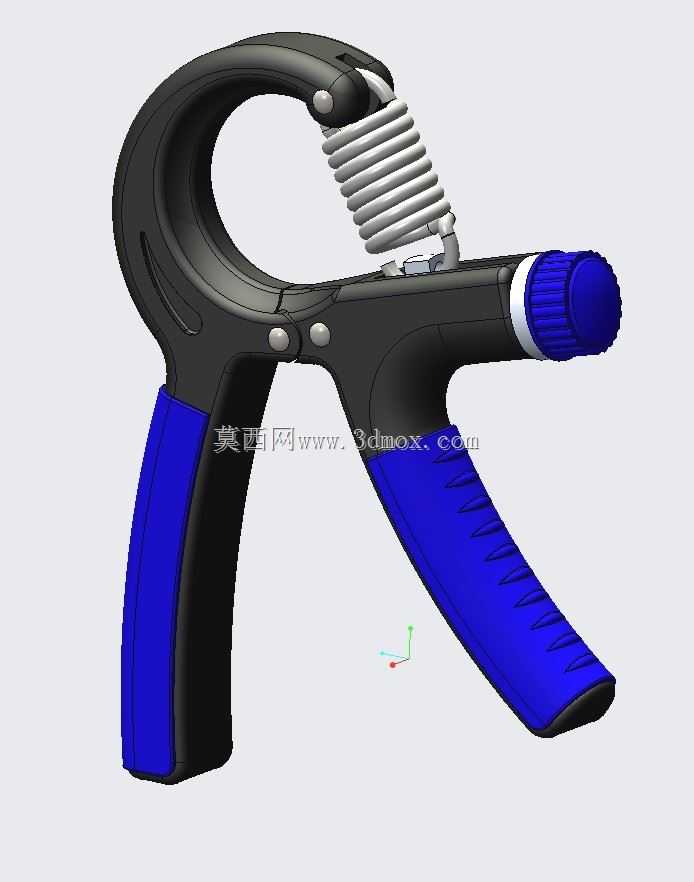

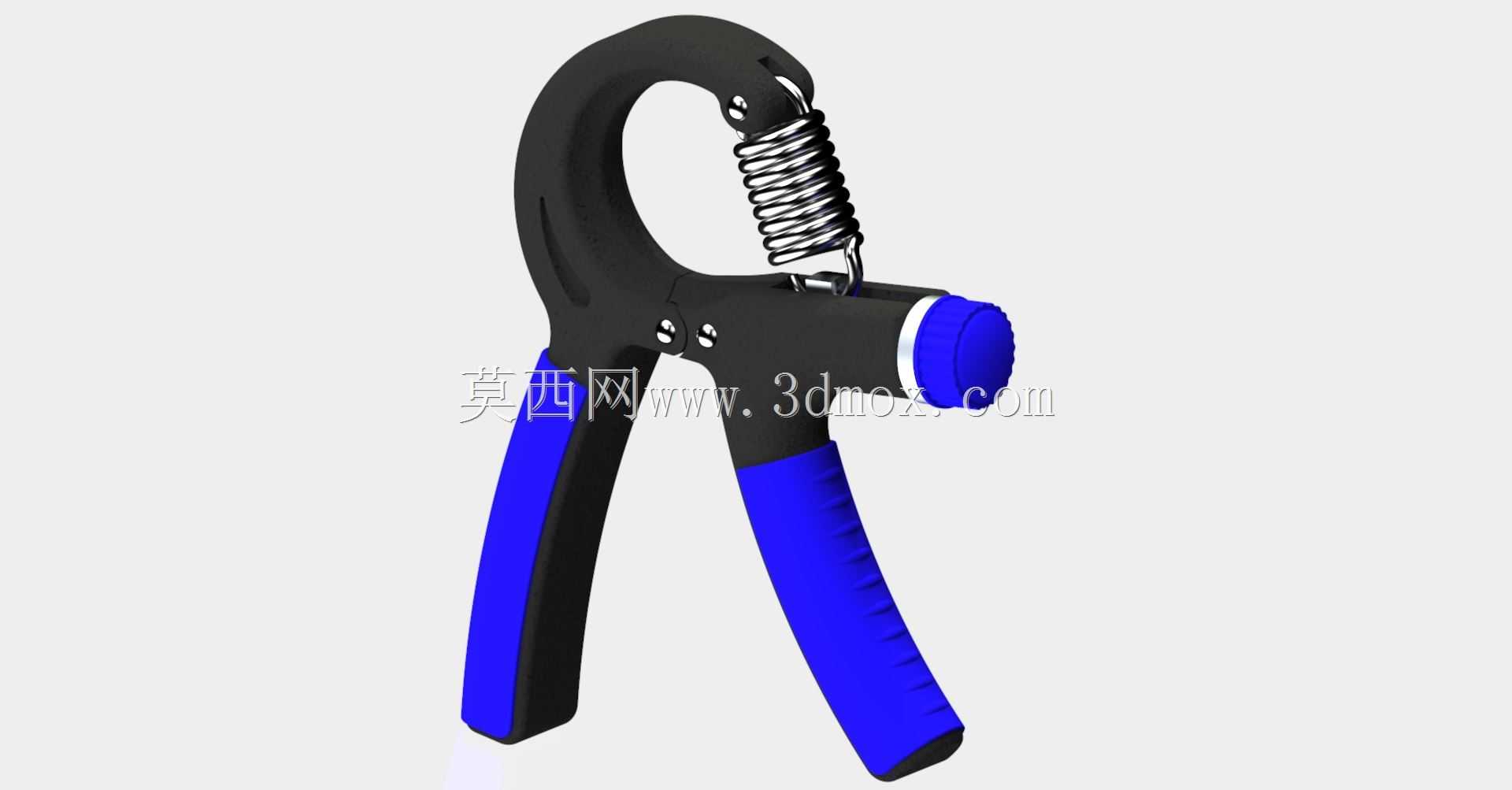

　　这款可调节握力训练器械的结构设计，核心围绕手部力量训练的实际使用需求展开，整体采用对称式握柄布局，主体框架选用高强度工程塑料一体成型，兼顾握持舒适度与结构抗扭强度，避免长期反复施力后出现框架形变、开裂的问题。从实际应用场景来看，这类器械主要适配日常手部力量强化、术后手部功能康复训练、专项运动手部力量提升等场景，不同使用人群的力量基础差异较大，因此阻力调节结构是整个设计的核心功能模块，本次设计采用旋钮式阻力调节结构，通过旋转握柄端部的调节旋钮，改变弹簧的预压缩量，从而实现握持阻力的线性调整，覆盖从入门康复训练到高强度力量训练的全档位阻力需求，调节过程无需额外工具，单手即可完成档位切换，操作逻辑简单直观。

　　在结构细节设计上，握持区域采用双色注塑工艺，外层包覆软质防滑橡胶，橡胶表面设置细密的防滑纹理，即使手心出汗也能保证握持稳定性，避免训练过程中器械滑脱造成磕碰；握柄的弧度完全贴合人体手掌自然握持的曲线，握持时受力均匀分布在手掌大鱼际、小鱼际以及四根手指的指腹位置，长期使用不会出现局部压痕、硌手的问题。核心回弹部件采用圆柱螺旋压缩弹簧，弹簧两端做磨平处理，保证弹簧安装后与上下支架的接触面完全贴合，受力时不会出现偏载、弹簧歪斜卡滞的问题，弹簧的线径、中径、有效圈数经过反复校核，保证在最大压缩行程内，弹簧应力处于材料许用应力范围内，循环使用寿命满足长期高频使用的要求。

　　从安装边界与尺寸设计来看，整体握持张开角度控制在35度以内，完全适配成年人手掌的最大张开幅度，整体重量控制在180g左右，方便随身携带，可放入背包、口袋中，在办公间隙、居家休闲时随时进行训练。上下握柄的铰接位置采用不锈钢销轴连接，销轴与塑料安装孔之间设置铜质衬套，降低反复转动过程中的磨损量，避免长期使用后铰接位置出现旷量、握持晃动的问题。弹簧的安装位置设置在握柄上部的C型框架内侧，完全隐藏在框架结构的防护范围内，使用过程中不会出现弹簧夹手、弹簧弹出的安全隐患，同时C型框架的边缘全部做R2以上的圆角处理，没有尖锐棱角，避免使用过程中剐蹭衣物、划伤皮肤。

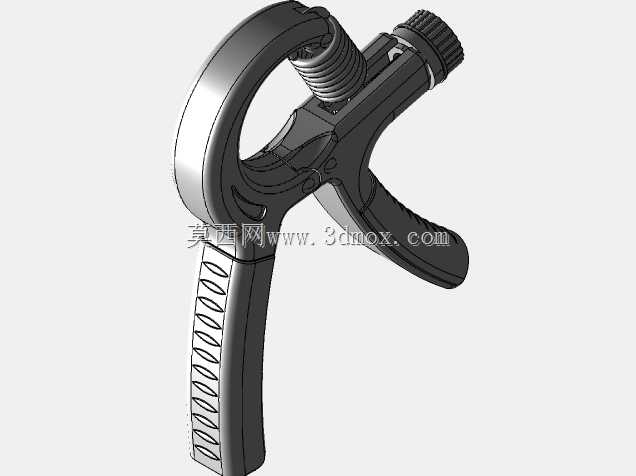

　　在结构建模过程中，所有配合位置都预留了合理的安装公差，塑料件之间的卡扣配合预留0.2mm的装配间隙，销轴与衬套的配合采用间隙配合，保证转动顺畅无卡滞；调节旋钮的位置设置档位刻度标识，用户可以根据刻度直观判断当前的阻力档位，方便记录训练强度。整个器械的装配流程无需螺丝紧固件，全部通过卡扣结构完成组装，生产装配效率更高，后期如果需要更换弹簧，也可以直接撬开卡扣完成部件更换，降低维护成本。从受力校核的角度，整个框架在最大握持力100kg的载荷下，最大变形量控制在0.3mm以内，完全满足结构强度要求，不会出现断裂失效的问题；软质橡胶握套的厚度设置为3mm，既保证足够的缓冲形变空间，又不会因为过厚导致握持时出现软塌、发力不实的问题。
