空对空战术导弹带展示支架结构设计

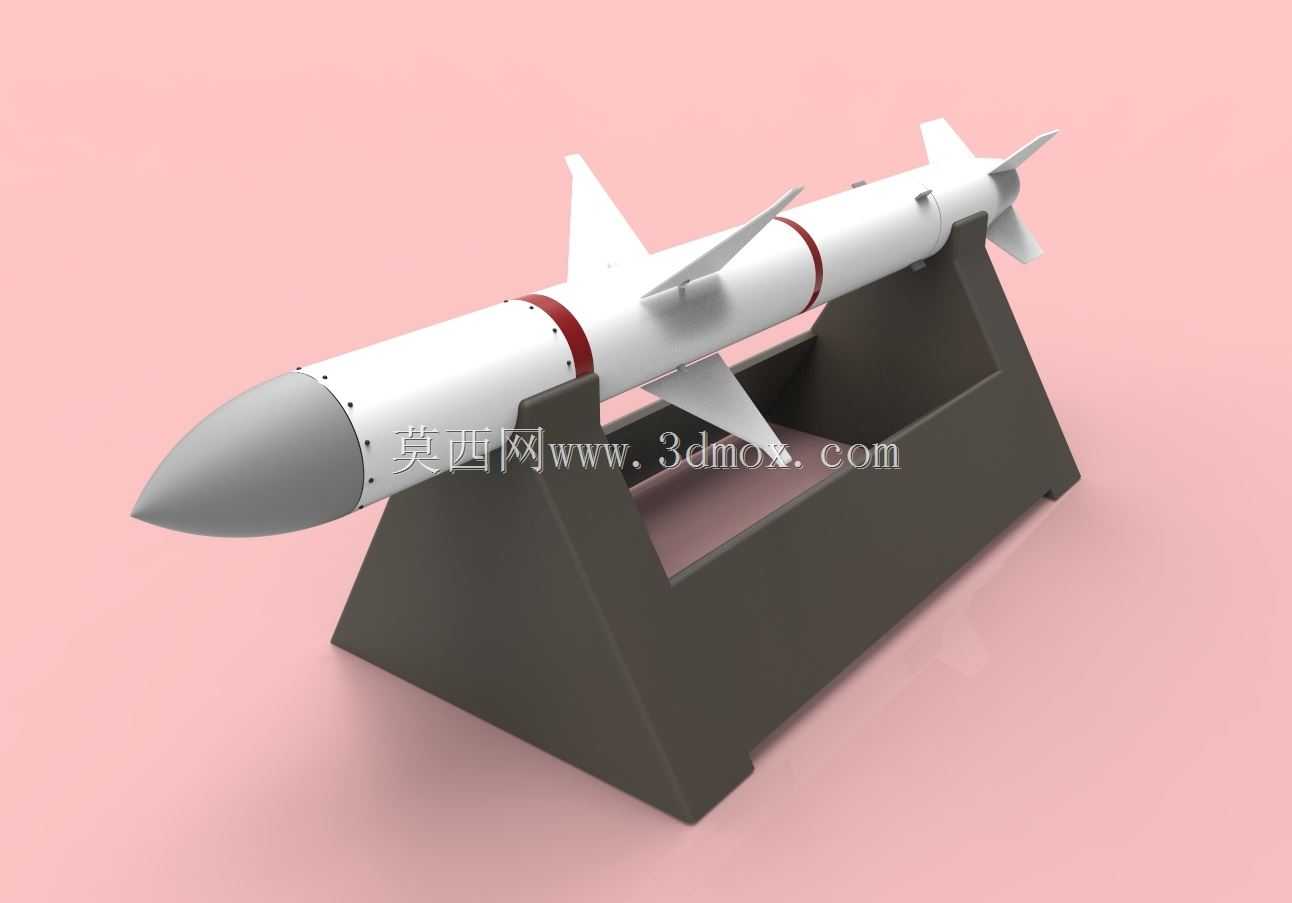

　　本次呈现的弹体结构设计，针对近距空中拦截作战场景做了全维度的结构适配，整体采用旋成体气动布局，弹头段为钝锥形硬质合金头罩，头罩与主弹体之间通过周向均布的12颗内六角沉头螺钉完成紧固连接，既保证头罩与弹身的同轴度公差控制在0.02mm以内，也能在高速飞行时承受迎面气流的强冲击载荷，避免头罩受激波振动出现松脱风险。弹身主体为等直径圆柱段，表面设置两道环形红色标识带，分别对应导引舱段与战斗部舱段、战斗部舱段与发动机舱段的对接位置，舱段之间采用止口定位加径向销钉的连接方式，相比传统螺纹连接，这种结构能大幅提升舱段对接的装配效率，同时保证各舱段的同轴度一致性，降低飞行过程中的气动偏航力矩。弹翼采用切尖三角翼布局，四片弹翼沿弹身周向90度均布，

　　每片弹翼与弹身的连接位置设置嵌入式安装座，安装座与弹身蒙皮采用一体化铣削成型，避免额外焊接带来的结构应力集中，弹翼根部做了3度的安装角设计，能够在飞行过程中为弹体提供合适的滚转力矩，保证弹体飞行姿态的稳定性。尾部的四片尾翼同样采用周向均布设计，尾翼尺寸小于主弹翼，主要用于飞行过程中的航向稳定，尾翼与发动机喷管段的连接采用快拆结构，方便日常勤务过程中对尾翼损伤件进行快速更换，无需对整个尾段进行拆解。配套的展示支架采用梯形框架式结构，整体为上窄下宽的截面设计，底部支撑面做了加宽处理，保证放置时的重心稳定，支架与弹体接触的位置设置两处弧形托块，托块表面做了柔性垫层处理，避免放置过程中刮擦伤弹体表面的涂层，

　　托块的弧形曲率与弹身圆柱段曲率完全匹配，接触面积达到弹身截面周长的1/6，能够均匀分散弹体的重力载荷，避免长期放置导致弹身出现局部形变。从安装边界来看，弹体整体长度适配常规的地面展示台、教学陈列柜的内部空间尺寸，支架底部的安装孔位可以直接与标准展示台面的预留螺孔对接，无需额外制作转接件。在实际应用层面，这类弹体结构既可以作为航空装备教学的具象化演示载体，帮助参训人员直观理解战术导弹的舱段划分、气动布局设计逻辑，也可以作为国防教育展馆的陈列展品，还原真实装备的外形比例与结构细节。设计过程中针对弹体各部件的装配公差做了反复校核，所有活动连接部位都预留了合理的装配间隙，既保证各部件能够顺利组装，也避免间隙过大导致的结构松动，

　　弹体表面的所有凸起结构都做了流线化过渡处理，没有突兀的直角棱角，完全符合高速飞行器的气动设计要求，头罩与弹身的对接缝做了阶差控制，阶差不超过0.1mm，能够有效降低飞行过程中的摩擦阻力。支架的结构设计充分考虑了便携性需求，整体框架采用薄壁结构设计，在保证结构强度的前提下尽可能降低自身重量，方便不同展示场景下的转运与布置，支架的两侧立面做了内凹处理，既可以作为搬运时的握持位，也能减少支架整体的材料用量，降低制造成本。弹翼与尾翼的翼型都采用了对称翼型设计，在不同攻角下的气动特性更为稳定，不会因为侧风干扰出现过大的偏航力矩，翼面的厚度从根部到梢部逐渐减薄，既保证翼根位置的结构强度能够承受飞行过程中的气动载荷，也能降低翼梢部位的结构重量，减少弹体的整体转动惯量，提升飞行过程中的机动响应速度。
