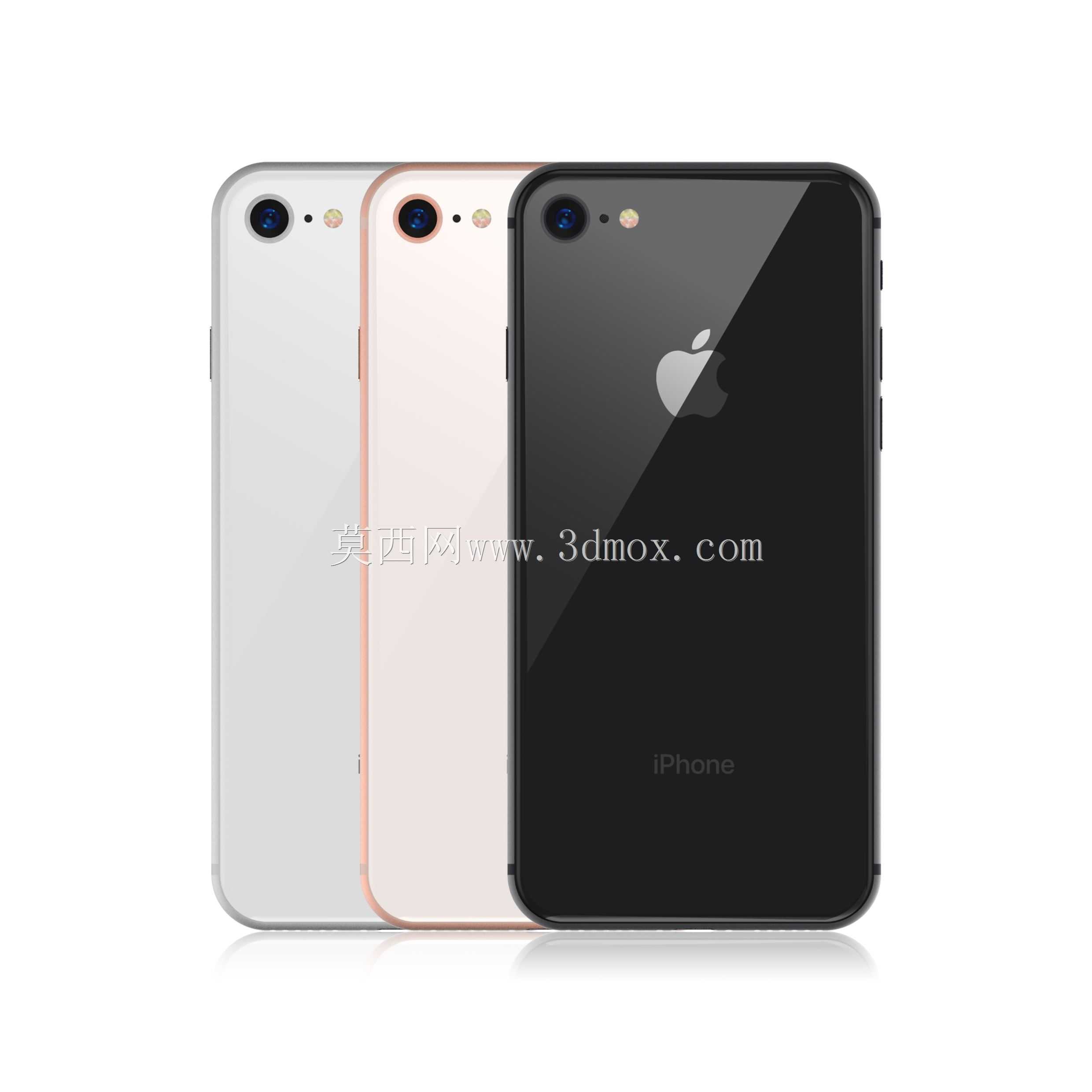

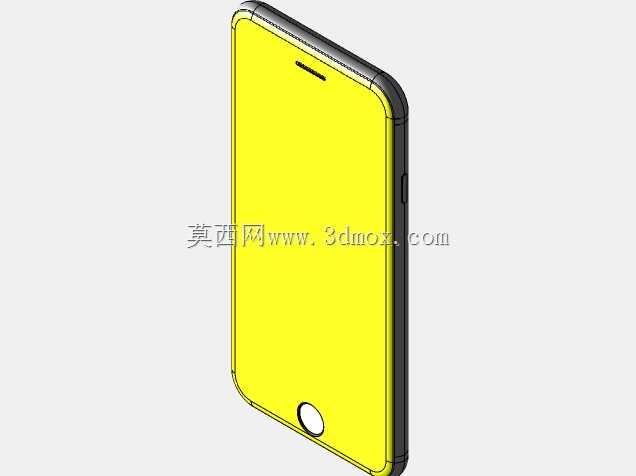

苹果第八代智能手机外观结构三维数模

　　从产品功能特性对应的结构设计来看，该机型采用玻璃后盖搭配金属中框的经典三明治结构，数模完整还原了后盖玻璃的曲面过渡弧度，尤其是边缘与金属中框衔接处的R角处理，这一位置是保护壳设计的核心匹配点，若R角拟合偏差超过0.1mm，就会出现保护壳装配后翘边、贴合缝隙过大的问题；摄像头区域的凸台结构，数模精准还原了双摄、闪光灯、降噪麦克风的相对位置与凸台整体高度，在设计镜头保护类配件时，可直接提取凸台轮廓做避让结构，避免配件刮花镜头玻璃。侧边的按键结构，数模区分了音量键、电源键的凸起高度与按压行程对应的结构间隙，在设计侧边全包类保护壳时，可根据按键位置做对应的凸点避让，保证按键按压手感不受影响；底部的扬声器开孔、充电接口、在消费电子结构设计领域，手持通讯终端的外观与结构匹配度验证，始终是产品开发流程中衔接工业设计与量产落地的核心环节，本次呈现的苹果第八代智能手机三维数模，完整还原了该机型的整机外形特征、部件衔接关系与关键结构边界，可直接用于渲染输出、结构适配验证、周边配件开发等多个工程场景。从实际应用场景来看，该数模可覆盖手机保护壳开模前的结构匹配校验、无线充电配件的线圈位置对位、车载支架的夹持范围适配、展示场景的高精度渲染输出等多个环节，对于周边配件厂商而言，无需拆解实体样机即可获取精准的外形轮廓、摄像头凸台高度、侧边按键位置、接口开孔尺寸等关键参数，大幅缩短前期测绘周期，避免因手动测绘产生的尺寸偏差导致的开模风险。

　　麦克风开孔的位置与孔径，数模都做了精准还原，在设计防尘塞类配件时可直接匹配孔径尺寸，无需反复调整适配。从设计思路的还原来看，该机型的整机轮廓采用对称式设计思路，中框的弧度从侧边向后盖自然过渡，兼顾握持手感与结构强度，数模中保留了中框与前后玻璃的装配台阶，这一结构是保证玻璃装配后整机表面齐平的关键，在做整机结构分析时，可通过该台阶尺寸推算玻璃盖板的粘接宽度，评估整机的抗摔跌落性能；后盖的品牌标识区域，数模还原了标识的凹陷深度与位置，在做定制化后盖类配件设计时，可精准匹配标识位置，避免出现图案偏移问题。从外形尺寸与安装边界来看，该数模的整机长宽厚尺寸完全匹配实体样机的实测参数，屏幕区域的黑边宽度、听筒开槽位置、

　　前置摄像头开孔位置都做了1:1还原，在做屏幕保护膜、钢化膜的结构设计时，可直接提取屏幕可视区域轮廓，匹配膜片的开孔位置与边缘弧度，避免出现膜片遮挡屏幕、白边过大的问题；整机的四个边角采用大R角过渡，数模精准还原了R角的曲率半径，在做跌落仿真分析时，可直接导入数模划分网格，模拟不同角度跌落时的应力集中区域，为中框的结构加强设计提供数据参考。对于三维建模从业者而言，该数模的曲面过渡处理方式具备很高的参考价值，尤其是玻璃后盖与金属中框的衔接曲面、摄像头凸台与后盖的过渡曲面，都是消费电子外观建模中的典型难点，通过参考该数模的曲面构建逻辑，可掌握G2连续曲面在手持产品上的应用技巧，理解外观曲面如何兼顾视觉效果与装配可行性；在做产品展示渲染时，

　　该数模的材质分区清晰，玻璃后盖的反射层、金属中框的喷砂质感、摄像头镜片的透光属性都可直接赋予材质，快速输出高精度的产品展示图，无需重新调整曲面的法线与UV拆分。在周边配件的开发流程中，该数模可作为通用基准件，在设计磁吸类配件时，可根据机身内部的磁吸线圈对应位置（通过后盖的厚度可推算磁吸组件的安装距离），调整配件的磁铁排布位置，保证磁吸配件的吸附力达到使用要求；在设计桌面支架类产品时，可根据整机的重心位置，调整支架的支撑点位置，避免支架放置手机后出现倾倒问题。需要注意的是，该数模为外观结构数模，还原的是整机的外部结构特征与装配边界，未包含内部的主板、电池、排线等元器件结构，适用于外观验证、周边配件开发、渲染展示等场景，若需做整机的内部堆叠设计、散热仿真分析，还需补充内部元器件的结构数模做配合使用。从结构设计的细节来看，该机型的侧边按键与中框的配合间隙、后盖玻璃与中框的粘接台阶、摄像头镜片与凸台的配合深度，都在数模中做了精准还原，这些细节都是消费电子产品外观品质感的核心来源，间隙过大容易进灰影响使用寿命，间隙过小则会导致装配公差不足，量产时出现装配困难的问题，数模中保留的这些配合间隙尺寸，可为同类型手持通讯产品的结构设计提供参考基准，帮助设计人员在前期设计阶段就把控好装配公差与外观品质的平衡。
