内六角通孔轴套传动连接零件结构

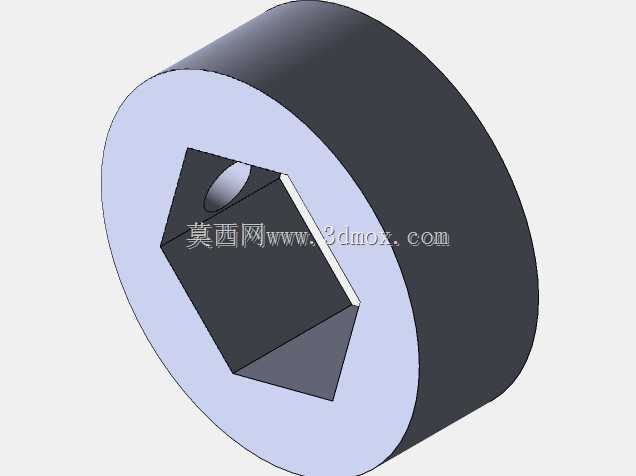

　　这类带内六角通孔的轴颈零件，常应用在小型传动机构、手动调节组件、轻载通讯设备内部的轴系连接场景中，核心作用是实现六角铝轴、铁轴与外部安装基体的过渡配合，传递扭矩的同时限制轴件的径向窜动，也可作为轴端的定位支撑件使用。从结构设计逻辑来看，零件整体采用短圆柱外形，外圆面为光滑圆柱面，加工时可直接通过棒料车削成型，加工工序简单，量产时的装夹效率高，外圆的尺寸公差可根据安装孔的配合要求选择h6或者h7级精度，满足过渡配合或者小间隙配合的装配需求，安装时可直接压入对应规格的安装孔内，不需要额外设计复杂的定位结构。内孔采用正六边形结构，和对应规格的六角轴实现无间隙配合，相比键连接的结构，这种六角配合的形式不需要在轴上加工键槽，

　　也不需要额外配置平键，装配时直接将六角轴穿入内孔即可，装配步骤少，适合小空间内的紧凑传动布局，同时六角面的接触面积大，传递扭矩时的接触应力更小，不容易出现接触面压溃、打滑的问题，在轻载、频繁正反转的调节场景下，使用寿命比单键连接更长。零件的厚度尺寸需要根据实际传递的扭矩大小匹配，常规小规格通讯设备内使用的该类零件，厚度一般控制在8-15mm区间，外圆直径比内六角的对边尺寸大4-8mm，保证外圈有足够的壁厚承受压装时的胀紧力，同时传递扭矩时不会出现外圈开裂的问题。内六角孔的棱边位置设计了微小的倒角，一方面可以去除机加工产生的毛刺，避免装配时毛刺刮伤六角轴的表面镀层，另一方面也能在穿轴时起到导向作用，降低装配对位的难度，

　　即使轴和孔存在微小的角度偏差，也能顺着倒角顺利滑入配合位置。零件的两个端面都设计了平面度要求，压装后端面可以和相邻的垫片、挡圈或者其他零件端面贴合，起到轴向定位的作用，不需要额外设计轴肩来限制轴向位置，进一步简化了整个轴系的结构。在实际选型应用时，需要注意内六角的对边尺寸公差，一般采用H9级公差，保证和标准六角轴的配合间隙控制在合理范围，既不会因为间隙过大出现传动旷量，也不会因为间隙过小导致装配困难，外圆的表面粗糙度控制在Ra1.6即可，既能满足压装时的摩擦力要求，也不会因为表面过于粗糙导致压装时划伤安装孔的内壁。这类零件的材质一般根据使用场景选择，常规场景下采用易切削钢加工后做发黑处理，防锈能力满足室内设备的使用要求，

　　有轻量化需求的场景也可以采用铝合金棒料加工，表面做阳极氧化处理，重量更轻，同时耐腐蚀性能更好，适合便携式通讯设备内部使用。设计建模时，需要先确定内六角的对边尺寸作为核心参数，再根据扭矩需求推导外圆直径和零件厚度，建模过程中先绘制外圆的草图拉伸得到基体，再在端面上绘制正六边形草图切除拉伸得到内孔，最后添加棱边的倒角特征即可，建模逻辑简单，参数化调整方便，只需要修改内六角对边尺寸、外圆直径、厚度三个核心参数，就可以快速生成不同规格的同系列零件，适配不同直径的六角轴使用。在实际装配场景中，这类零件压入安装孔后，不需要额外的固定销或者紧定螺钉，依靠外圆和安装孔之间的过盈配合就可以实现自身的固定，六角轴穿入内孔后，可在轴端加装挡圈限制轴的轴向窜动，整个装配结构的零件数量少，装配工时短，适合大批量生产的消费类电子、通讯终端设备使用，相比传统的键连接轴套，整体结构的轴向尺寸更小，能有效缩减设备内部的安装空间占用，符合当下小型化电子设备的结构设计趋势。需要注意的是，这类零件不适合大扭矩的重载传动场景，当传递扭矩超过10N·m时，六角孔的棱边容易出现塑性变形，导致传动失效，因此在设计选型时需要提前核算传动扭矩，匹配对应壁厚和材质的零件，避免使用中出现故障。
