宝马Paralever摩托车后传动总成三维数模

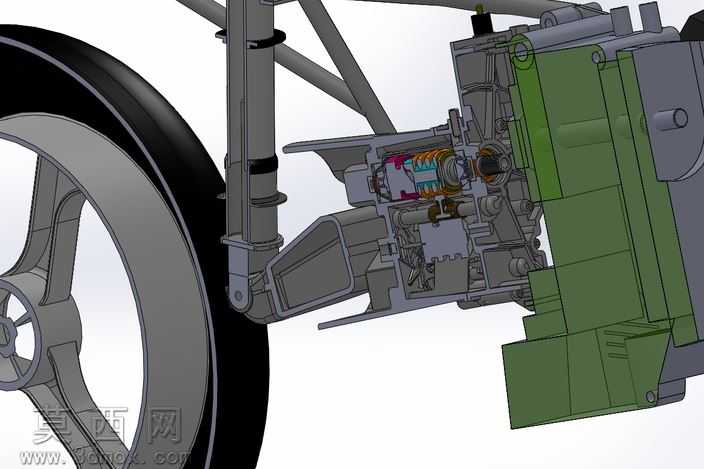

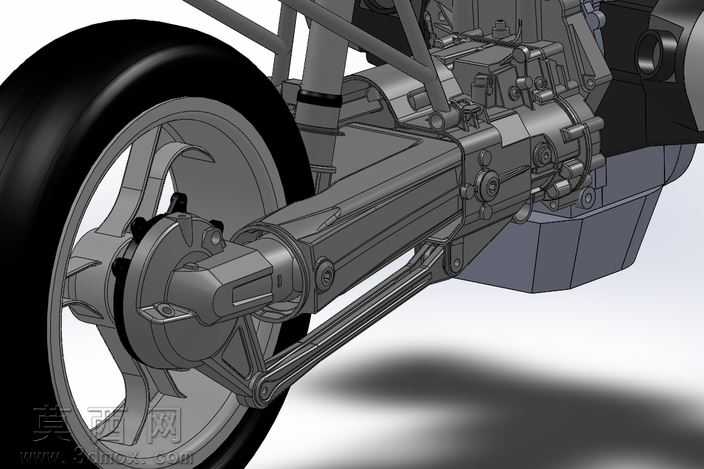

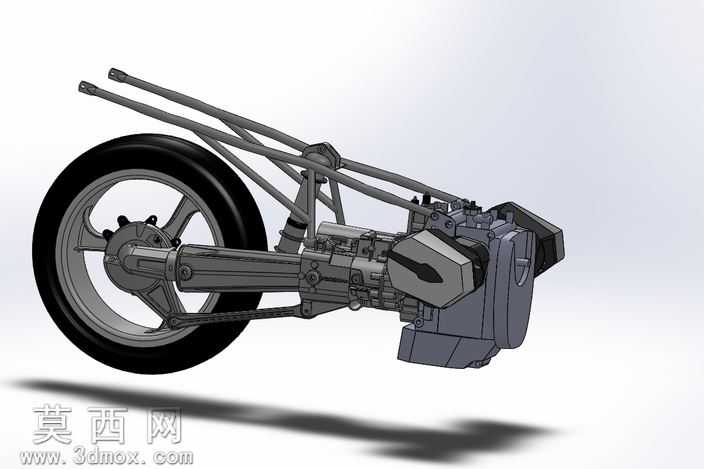

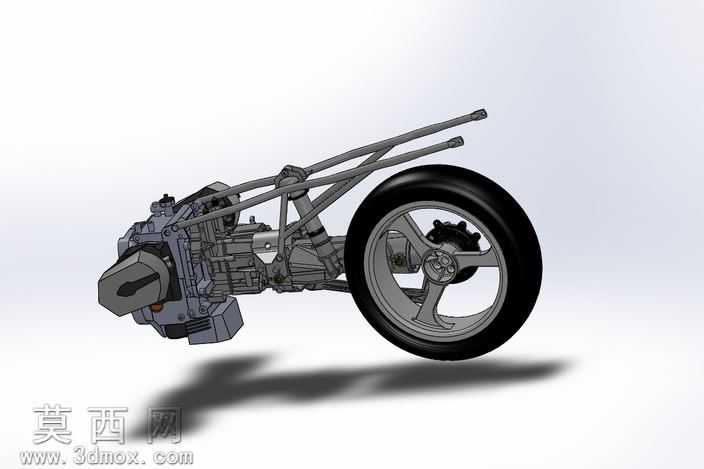

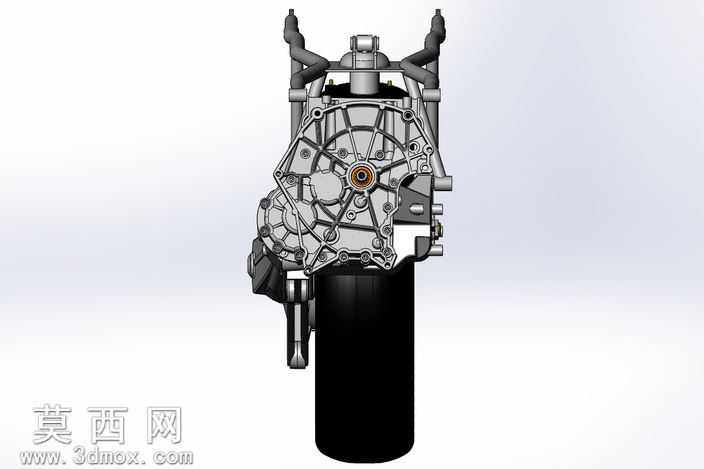

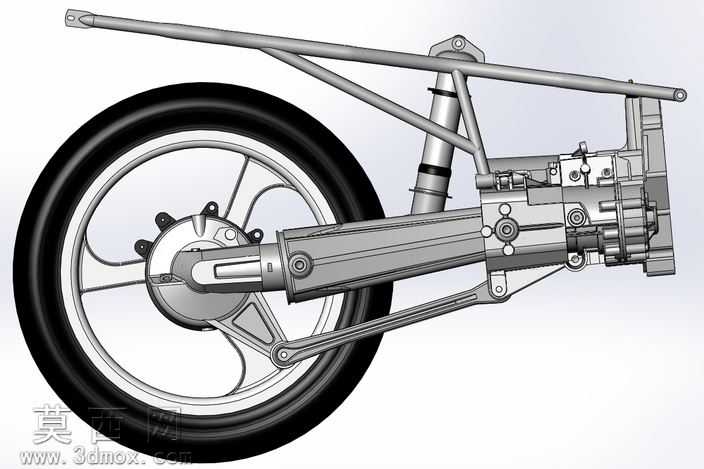

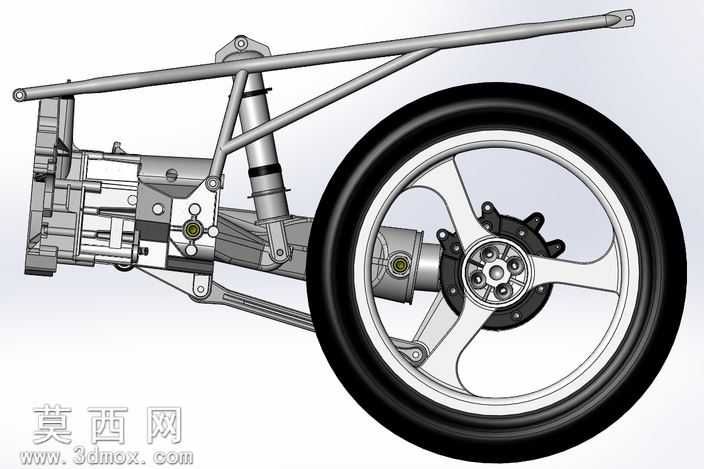

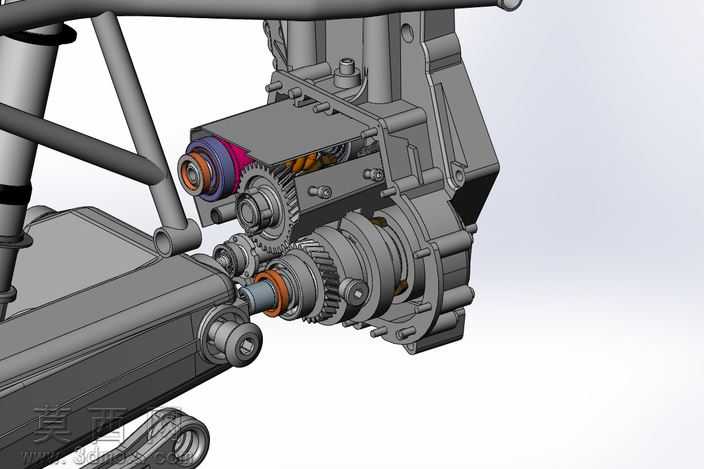

本模型为宝马摩托车Paralever后传动系统的高精度三维建模作品，完整还原了宝马经典轴传动摩托车的后段动力与行走结构，建模过程严格遵循实车的机械装配逻辑与尺寸比例，所有零部件均按照实际机械结构进行独立建模后完成总装，可清晰呈现各部件的配合关系与运动逻辑。模型主体包含发动机后端动力输出段、Paralever摇臂结构、传动轴总成、伞齿轮减速箱、后轮毂、后轮轮胎、后副车架等核心部件，每一处结构都做了精细化还原：发动机箱体的散热筋、安装定位孔、密封结合面都按照真实铸造件的特征做了建模处理，还原了金属铸造件的棱角与曲面过渡；Paralever摇臂采用宝马标志性的单摇臂轴传动结构，建模时精准还原了摇臂的管状桁架结构，既体现了钢管车架的轻量化设计特征，也还原了摇臂与车架、齿轮箱的铰接点位，可直观展示该结构抵消轴传动扭矩抬升效应的设计原理。后轮部分完整建模了轮毂的辐条造型、刹车盘安装位、轮胎的胎纹与橡胶材质特征，轮胎的曲面弧度、轮毂的切削面都做了细节处理，渲染时为金属部件赋予了不同的材质属性：发动机箱体采用铸铝哑光材质，车架钢管采用磨砂金属材质，轮毂采用亮面铝合金材质，轮胎采用哑光橡胶材质，不同材质的光影反射差异让模型的真实感大幅提升。齿轮箱部分还原了内部伞齿轮传动的啮合结构，可清晰看到动力从传动轴传递到后轮的传动路径，所有螺栓、安装卡扣等标准件也都做了等比例建模，没有省略关键的装配细节。整个建模过程从结构拆解开始，先确定后摇臂的摆动轴线、齿轮箱的传动比对应的齿轮参数，再逐一完成每个零件的草图绘制、特征拉伸、曲面修整，最后按照实际装配约束完成总装，确保各部件之间不存在干涉问题，既可以作为摩托车结构学习的直观参考资料，也可用于摩托车改装设计、相关零部件的二次开发参考，完整呈现了宝马经典轴传动后悬的机械设计美感与工程逻辑。
