简易手动台钳工作台夹具三维设计

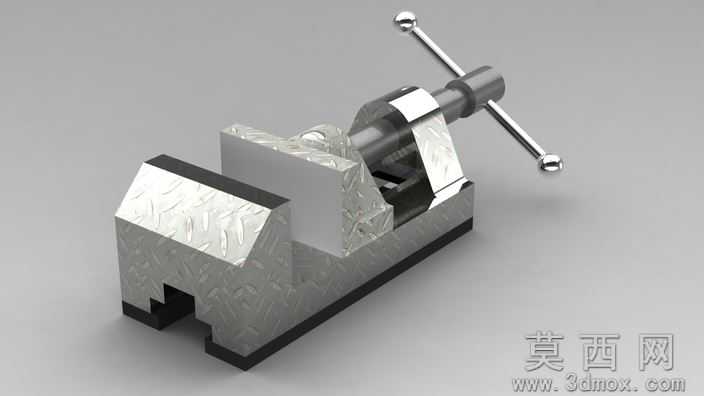

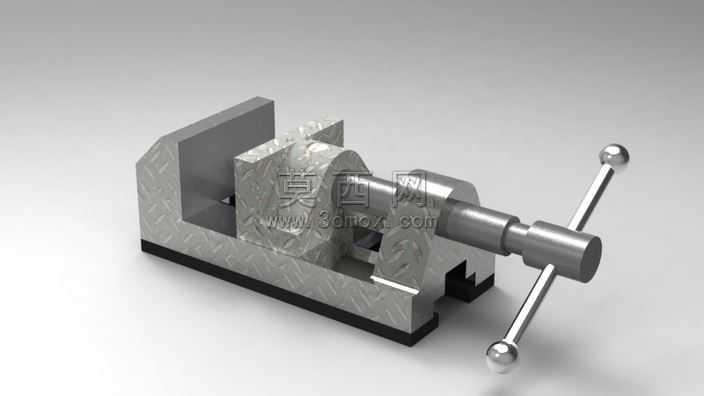

本作品为手动式简易台钳三维建模设计，整体采用SolidWorks等三维机械设计软件完成全参数化建模，建模过程严格遵循机械加工零件的实际尺寸规范，对台钳的固定钳身、活动钳身、丝杠、螺母、摇柄、防滑垫等所有零部件进行了独立建模后完成总装配，各部件间的装配约束完全匹配实际台钳的运动逻辑，转动摇柄时活动钳身可沿固定钳身的导轨方向平稳移动，实现工件的夹紧与松开动作，还原了真实台钳的工作原理。模型渲染阶段采用金属哑光材质模拟钳身的铸铁质感，对丝杠、摇柄等传动部件赋予镀铬金属材质，呈现光亮的金属反光效果，底部防滑垫采用黑色橡胶材质，通过调整材质的粗糙度、反射率参数，让整体渲染效果贴近实物的视觉质感。结构设计上，固定钳身采用L型一体式结构保证夹持刚性，活动钳身与丝杠通过螺母副连接，摇柄两端加装球形端头方便施力，钳身底部设置防滑橡胶垫避免使用时滑动，整体结构简洁紧凑，没有冗余设计，完全满足小型工件的夹持固定需求。设计思路围绕简易实用的工作台夹具定位展开，在保证夹持功能完整的前提下简化了非必要的复杂结构，既降低了建模复杂度，也让该台钳具备实际生产加工的可行性，适合作为小型工作台的配套夹具，用于手工加工、小件装配等场景的工件固定，模型的各零部件均可单独导出用于工程图生成，具备实际的生产参考价值。
