萨姆斯克里姆林无空气喷涂设备结构

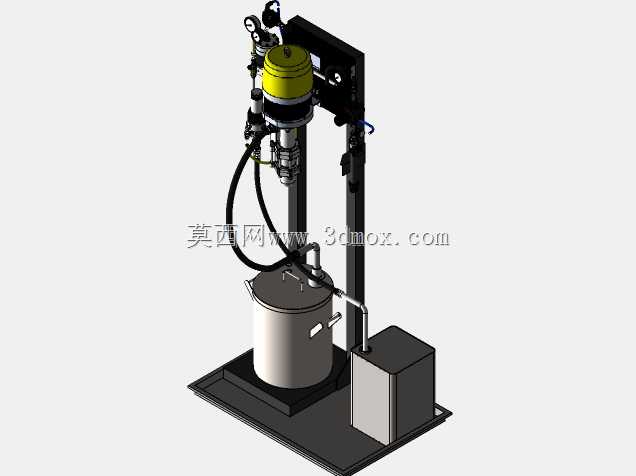

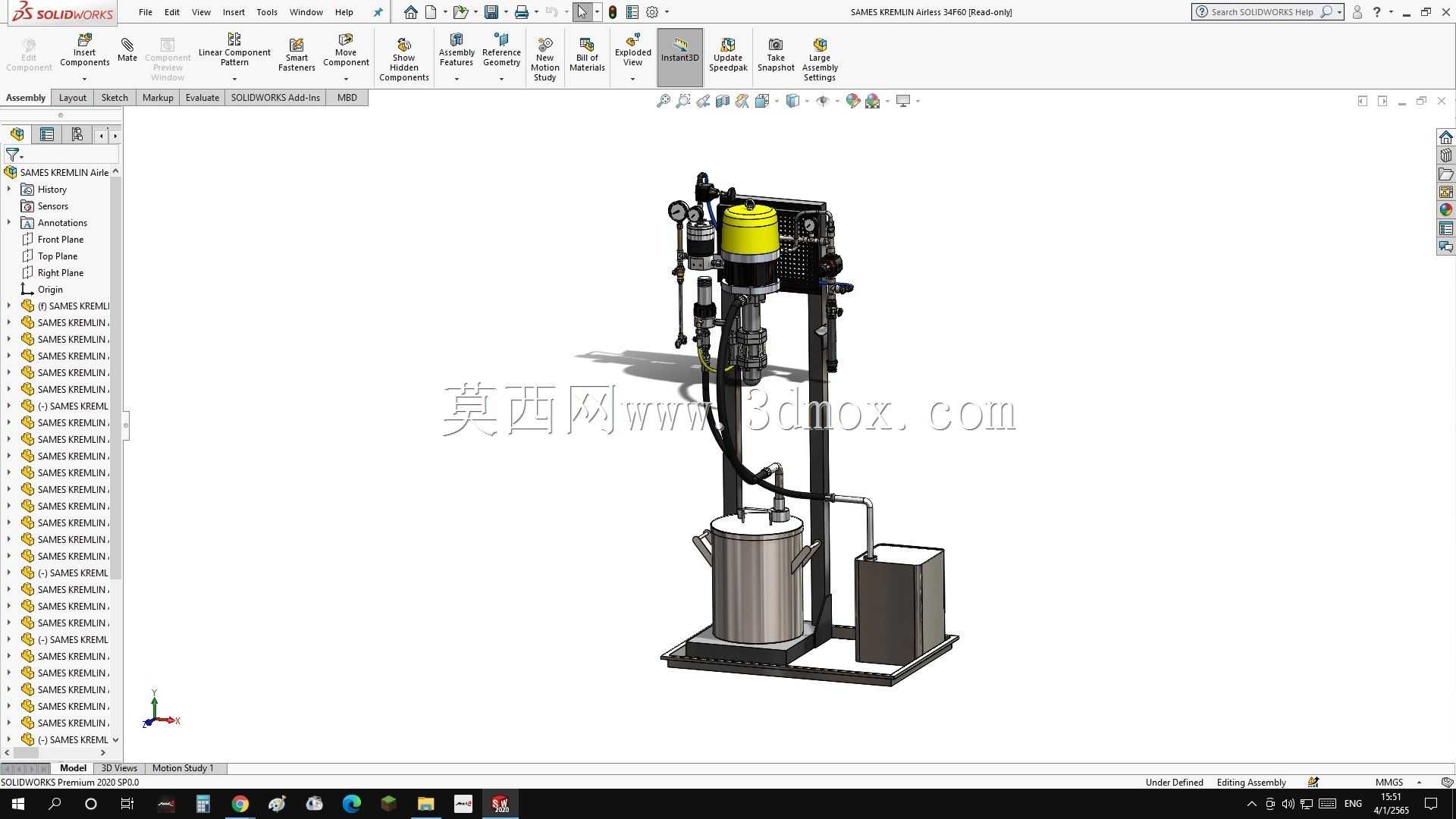

　　这套无气喷涂机组的三维结构完整还原了现场实际部署的整机形态，在船舶分段涂装、钢结构厂防腐施工、大型装备面漆作业场景中，这类设备是替代传统空气喷涂的核心作业单元，相比常规空气喷涂，无气喷涂能依靠高压将涂料雾化成极细颗粒，涂料反弹损耗比空气喷涂降低四成以上，单次喷涂成膜厚度更高，尤其适合高粘度防腐漆、厚浆型涂料的施工作业，在户外钢结构防腐、集装箱整箱喷涂、工程机械整机涂装工位的适配性极强。从整机结构布局来看，设计阶段优先考虑了现场移动作业的稳定性，底部采用一体式方管焊接机架，所有承压部件、供料单元、控制组件全部集成在机架平面上，机架底部预留了脚轮安装孔位，现场转运时可加装4只重型万向脚轮，无需额外吊装即可在车间工位间推移，

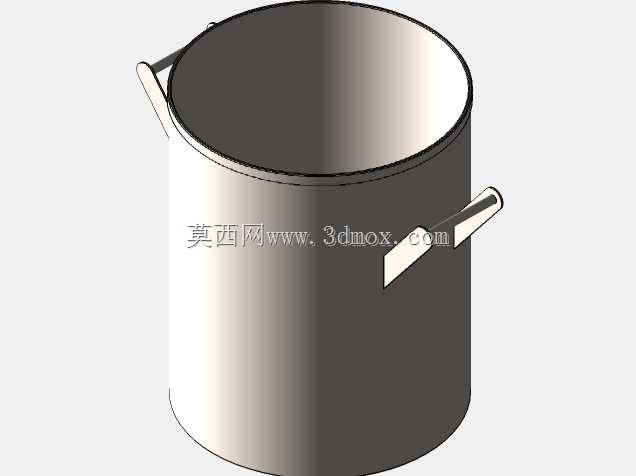

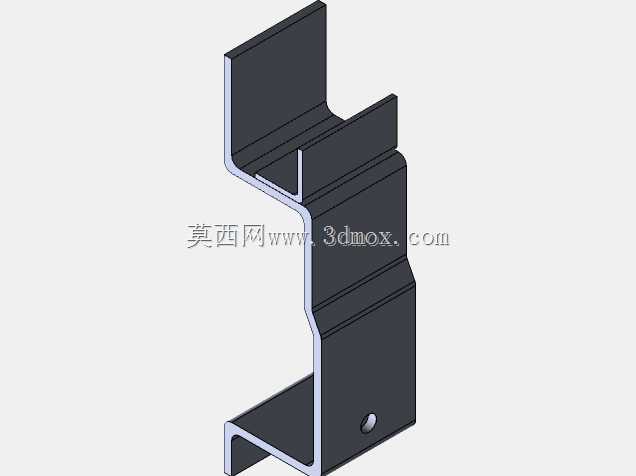

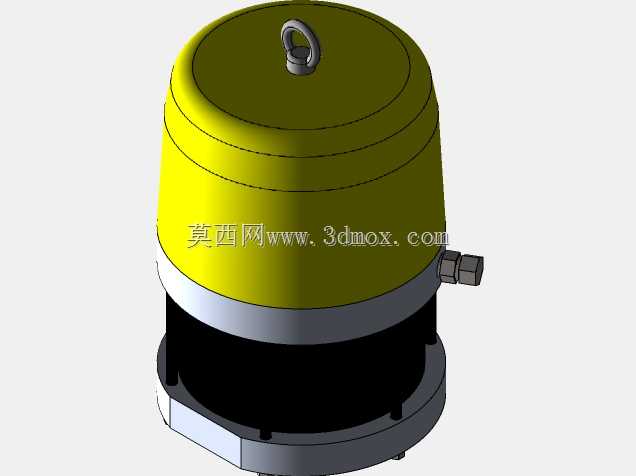

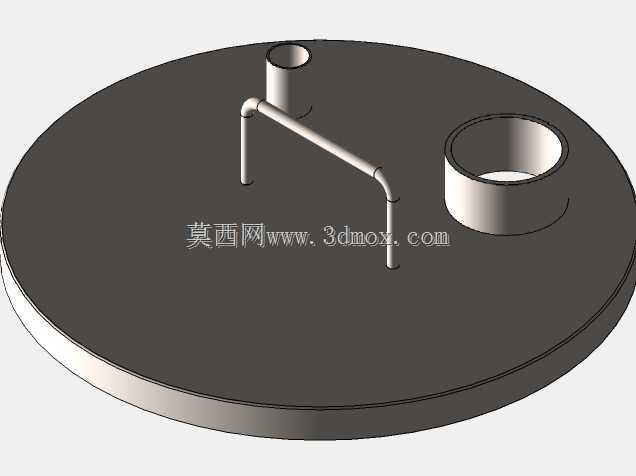

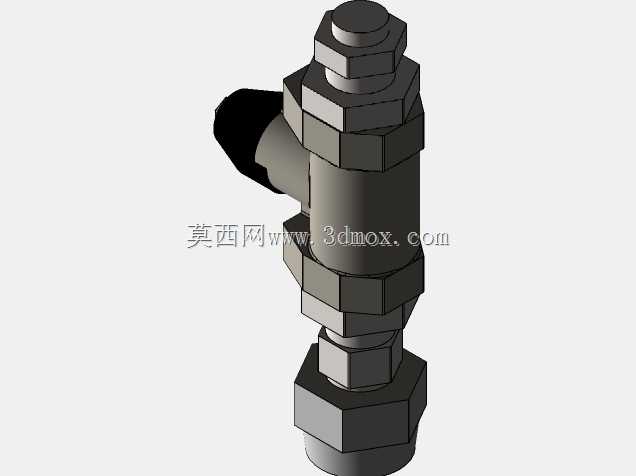

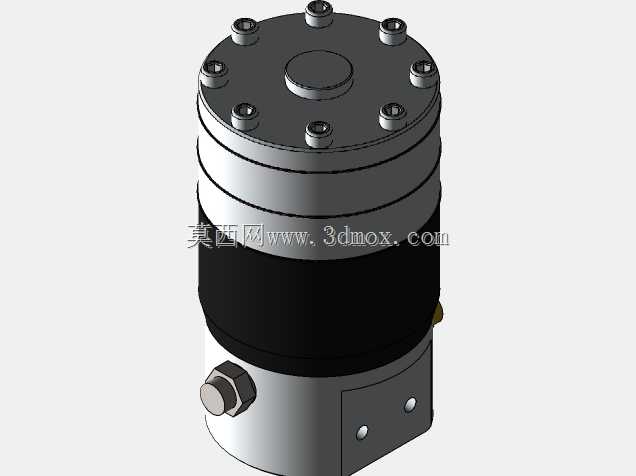

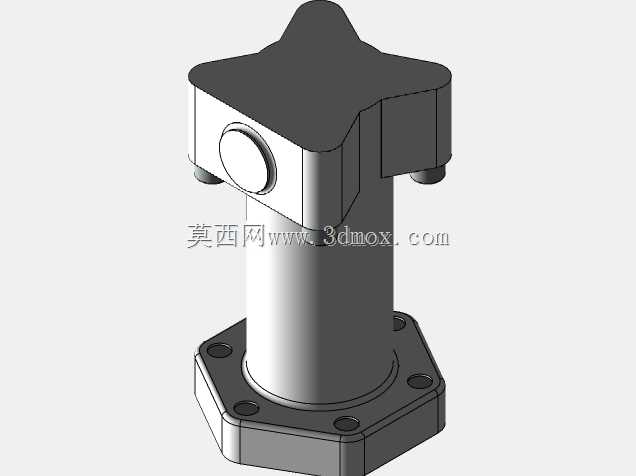

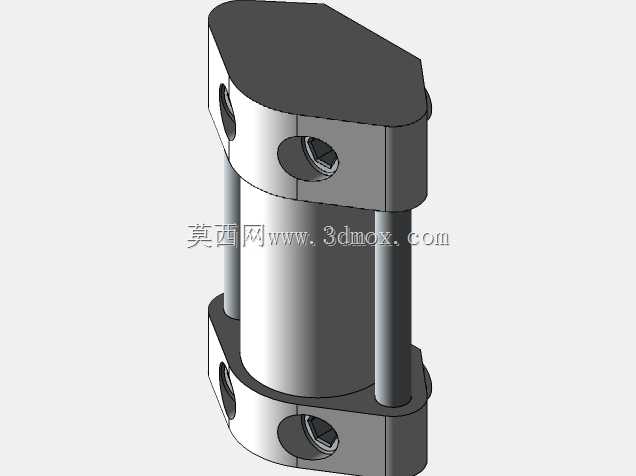

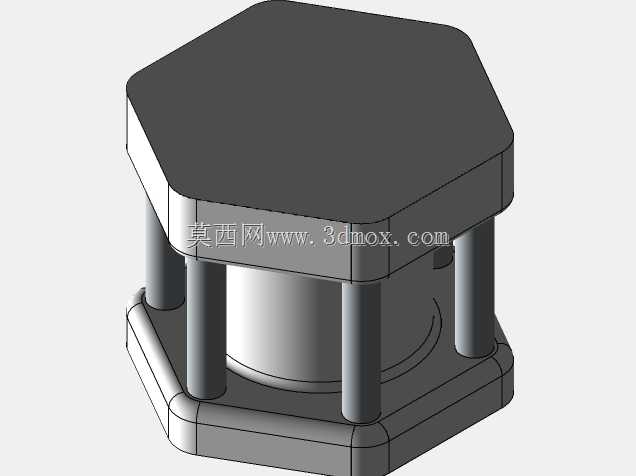

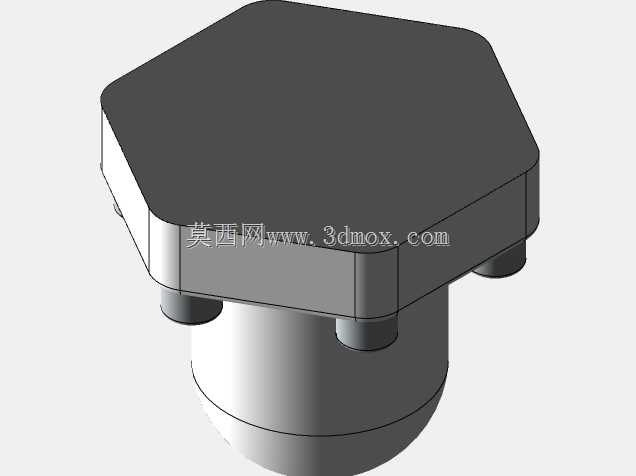

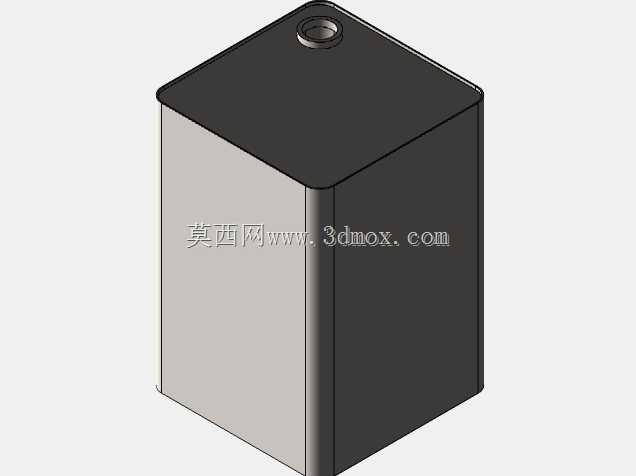

　　机架的整体安装边界控制在紧凑范围内，不会占用过多车间通道空间，即使在分段涂装车间的狭窄工位旁也能就近放置，缩短高压管路的走线长度，减少管路沿程压力损失。供料单元采用密封式不锈钢压力料桶，桶身配置快开式压盖结构，换色清洗时无需拆卸过多管路即可打开桶盖清理余料，桶盖上方设置了出料口、空气调压接口以及安全泄压阀，当桶内压力超过设定阈值时自动泄压，避免超压引发的安全隐患，料桶的容积匹配常规单班作业的涂料消耗量，减少作业过程中频繁补料的停机时间。上部的增压泵单元采用立式安装结构，泵体直接通过支架固定在机架立柱上，动力端配置气动驱动组件，可通过车间现有压缩空气气源驱动，无需额外配置大功率电机，在防爆涂装车间内使用时满足防爆区域的作业要求，

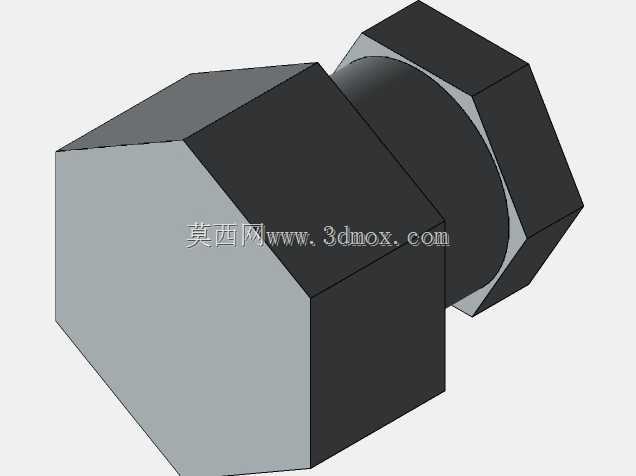

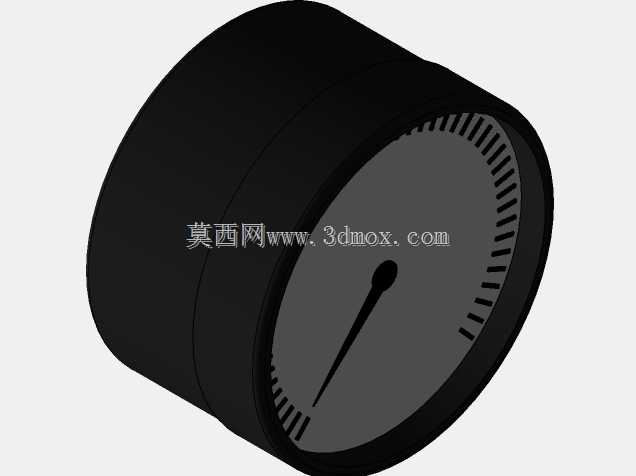

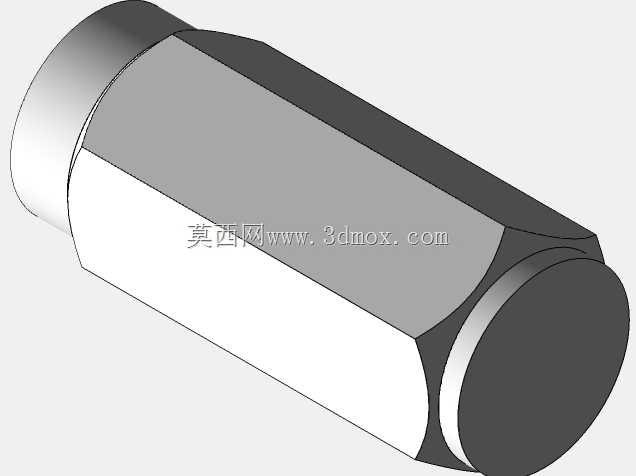

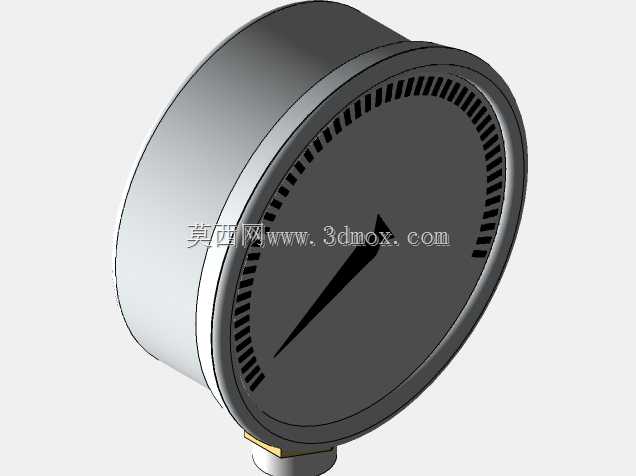

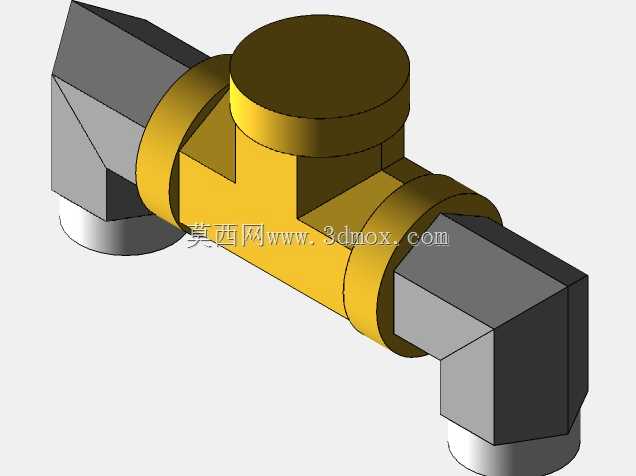

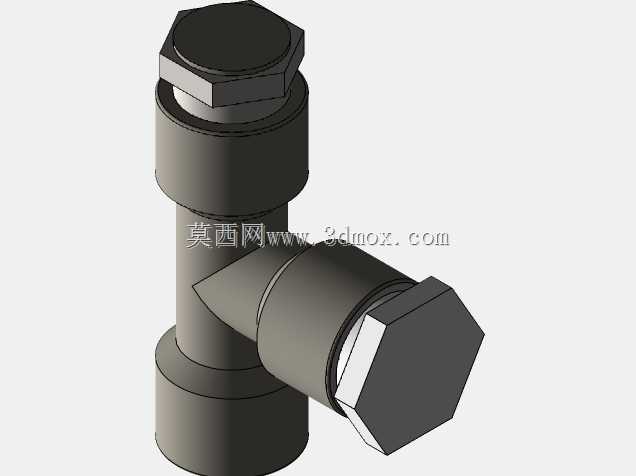

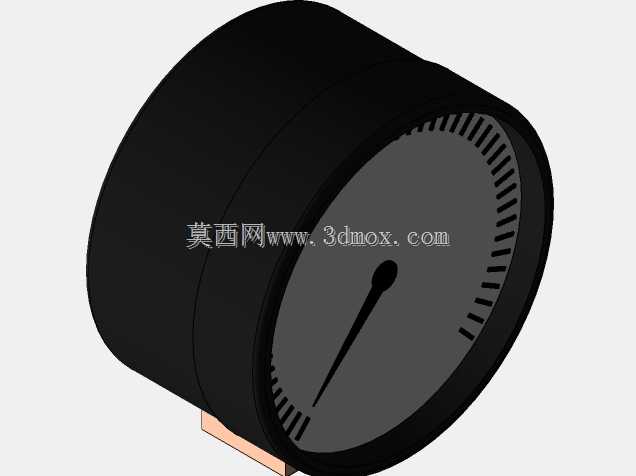

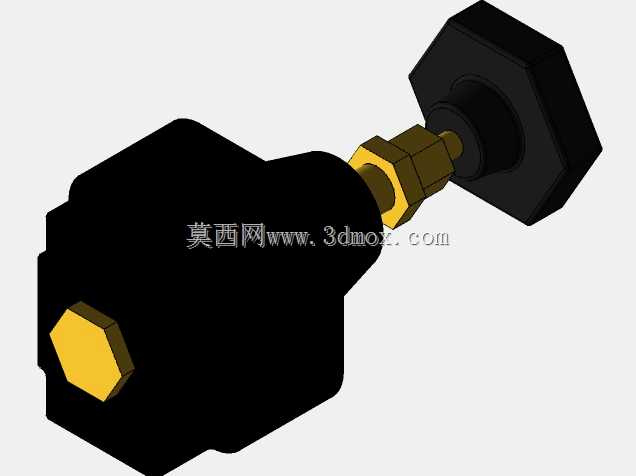

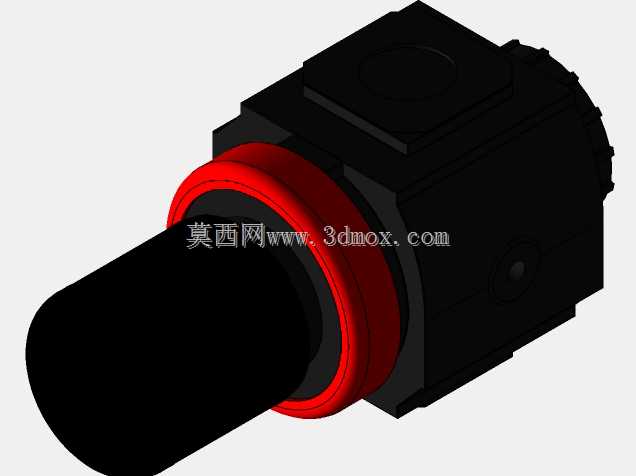

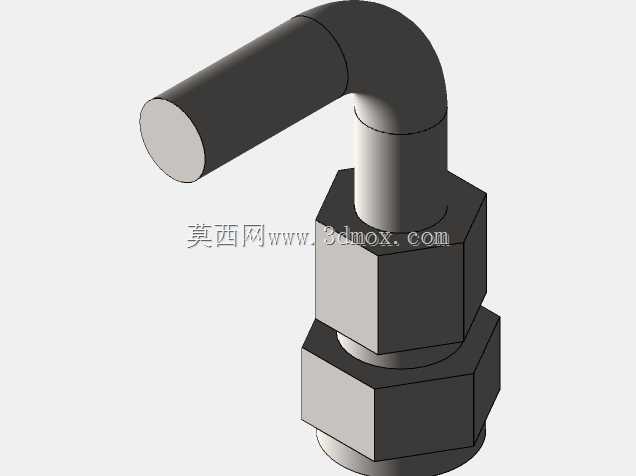

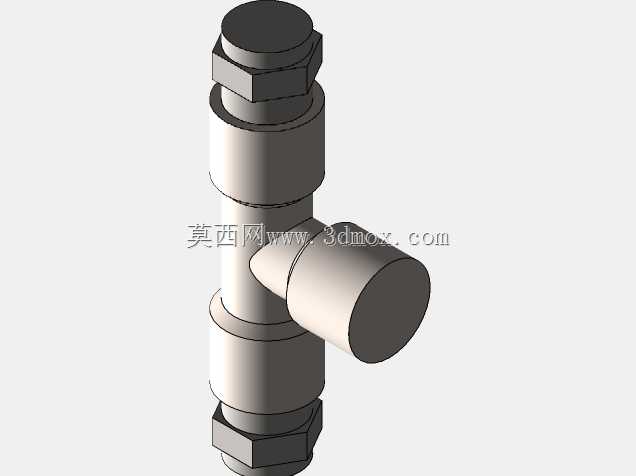

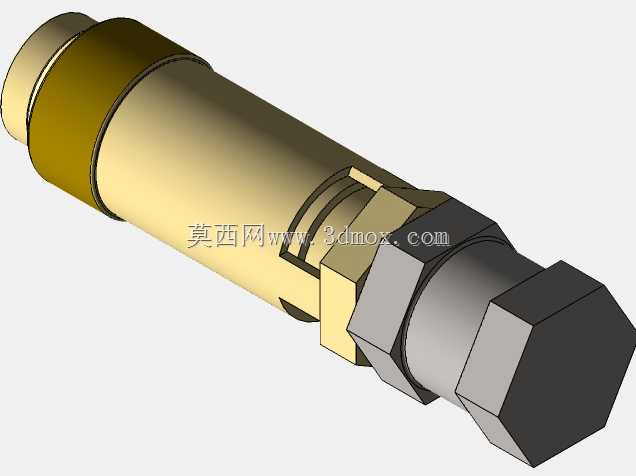

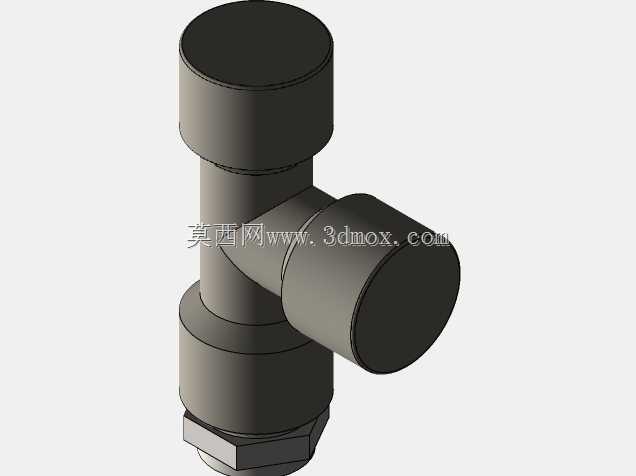

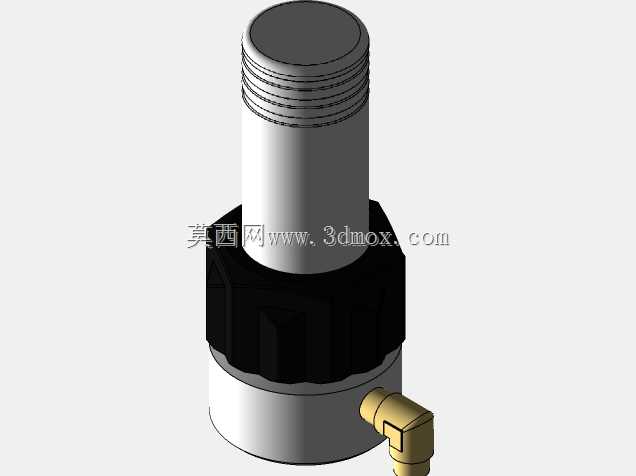

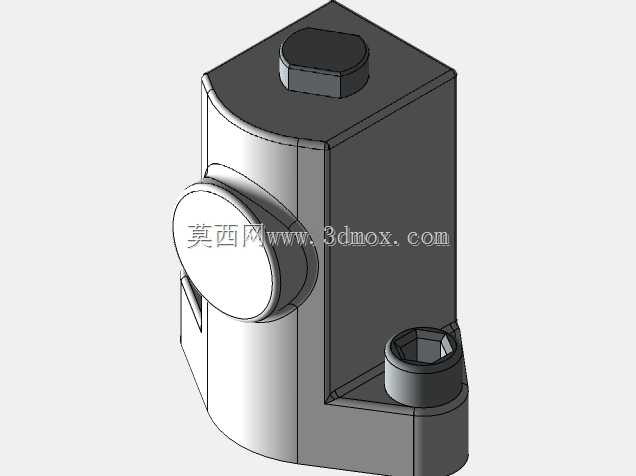

　　泵体的输出压力可通过调压组件精准调节，适配不同粘度涂料的雾化压力需求，从薄质面漆到高粘度环氧富锌底漆都能匹配对应的压力参数。管路布局上，高压输料管采用硬管加软管的组合走线，固定段采用不锈钢硬管沿机架立柱排布，活动段连接喷枪的位置采用高压耐磨软管，硬管排布时预留了足够的弯曲半径，避免管路急弯造成的涂料流动阻力增大，同时所有管路接头都采用锥面密封结构，承受高压时不会出现渗漏问题。控制组件集中布置在泵体侧方的安装面板上，包含气源处理三联件、压力调节阀、压力表以及紧急停气阀，操作人员站在设备侧方即可完成所有参数调节与应急操作，无需绕到设备另一侧操作，面板上的压力表朝向操作人员站位方向，读数时无需俯身或侧头，实时查看当前输出压力与料桶压力。

　　整机的重心经过布局优化，装满涂料时重心落在机架底部中心区域，推移过程中不会出现侧倾风险，机架底部还预留了叉车孔位，长距离转场时可通过叉车直接整机组转运，无需拆分部件。在建模细节上，所有密封件、紧固件、操作手柄都按照实际零件尺寸还原，调压阀的调节手轮、泄压阀的拉环、料桶的锁紧卡扣都做了结构还原，不是简化的示意模型，做产线布局仿真时可以直接导入模型模拟现场操作空间，验证设备放置后操作人员的操作可达性，以及设备周边预留的维护空间是否足够，比如更换泵体密封件时需要的操作空间、清洗料桶时桶盖开启的摆动空间都能通过模型直接校核。这类设备在实际使用中，经常需要配合不同长度的高压管路、不同口径的喷枪喷嘴适配不同作业面，模型中预留了喷枪接口的标准连接尺寸，做配套工装设计时可以直接匹配接口参数，无需重新测绘连接尺寸。另外设备侧方的控制箱采用壁挂式安装在机架侧面，内部预留了电磁阀、压力传感器的安装位置，后续如果要升级成自动喷涂线的供料单元，可直接在现有结构上加装自动控制组件，无需重新改动机架主体结构，这点在设计时就考虑了设备的后续升级兼容性，避免后期改造时大量切割焊接机架结构。
