工业带护栏斜梯钢制操作检修站台

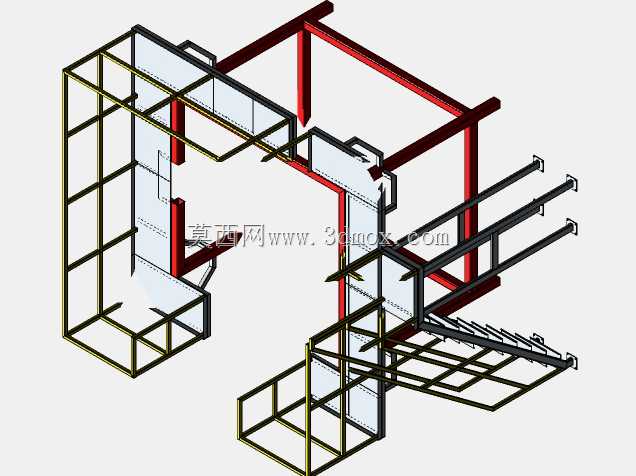

　　这套工业操作站台的三维结构，核心是为生产车间内的高位设备操作、设备定期检修维护提供稳定的站立作业承载面，常见于生产线旁的设备操作位、大型设备周边的检修通道、仓储区域的高位理货点位，也可适配自动化产线的跨线通行需求，解决地面到高位作业面的高差通行与站立安全问题。整个站台采用框架式承载结构设计，主支撑立柱采用矩形截面型钢制作，底部设置带安装孔的地脚支撑板，可通过膨胀螺栓与混凝土地面做刚性固定，安装时需保证各立柱的垂直度偏差控制在千分之一以内，避免整体框架出现受力偏载。站台的作业台面采用花纹钢板铺设，钢板下方设置横向与纵向的型钢次梁做加强，次梁间距根据额定承载载荷排布，常规工况下按每平方米200kg的均布载荷设计，

　　可满足2-3名操作人员同时携带工具站立作业的需求，台面边缘做折边处理，避免钢板边缘割伤作业人员，同时提升台面的整体抗弯刚度。站台周边设置全围式安全护栏，护栏高度符合工业防护栏杆的规范要求，横杆采用多道平行排布，最下方的横杆距离台面的间隙控制在安全范围内，防止工具或小零件从护栏间隙掉落，护栏的所有连接处采用满焊处理，焊后打磨焊渣做防锈涂装，护栏与台面框架的连接节点做加强处理，承受水平侧向推力时不会出现脱焊变形。配套的斜梯采用倾斜角度适配人员上下通行的舒适角度，梯步采用防滑花纹钢板制作，每级梯步的高度与深度统一，避免人员上下时出现踏空风险，斜梯两侧同样设置与站台护栏同高度的扶手，斜梯与站台主体框架做刚性连接，底部同样设置地脚固定结构，

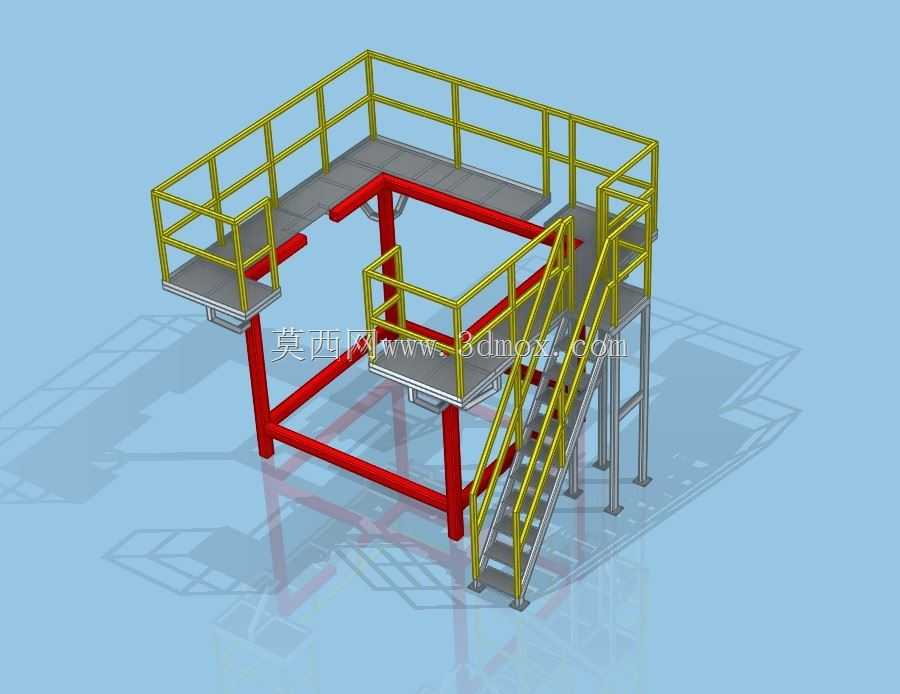

　　避免斜梯使用时出现滑移。整个站台的框架主体采用醒目的红色涂装，护栏与斜梯扶手采用黄色安全警示涂装，符合工业现场的安全色标识要求，作业人员在车间内可快速识别到站台的边界与通行路径。设计时充分考虑了现场的安装边界条件，站台的整体外轮廓尺寸可根据现场设备的布置位置调整，预留出设备操作所需的避让空间，比如针对有突出管线、操作手柄的设备，站台台面可做局部缺口设计，既保证操作人员能够近距离接触设备操作位，又不会与设备本体产生干涉。站台的框架连接节点全部采用可拆卸的螺栓连接加焊接的组合形式，运输时可拆分为多个部件打包，运抵现场后可快速组装，不需要大型吊装设备辅助，适合车间内的灵活布置。在受力设计上，通过有限元模拟验证了极端偏载工况下的结构变形量，

　　台面最大变形量控制在跨度的五百分之一以内，保证长期使用不会出现台面凹陷、框架变形的问题，护栏的顶部横杆可承受1kN的水平侧向力，满足人员意外倚靠时的防护需求。站台的底部预留了足够的净空高度，可满足地面管线铺设、小型设备通行的需求，不会因为站台的设置阻断地面的物流通道或管线排布路径。针对有防腐需求的工况，所有钢结构部件在涂装前都做了抛丸除锈处理，底漆采用防锈底漆，面漆采用耐磨损的聚氨酯面漆，可适应潮湿、多粉尘的车间环境，延长整体的使用寿命。
