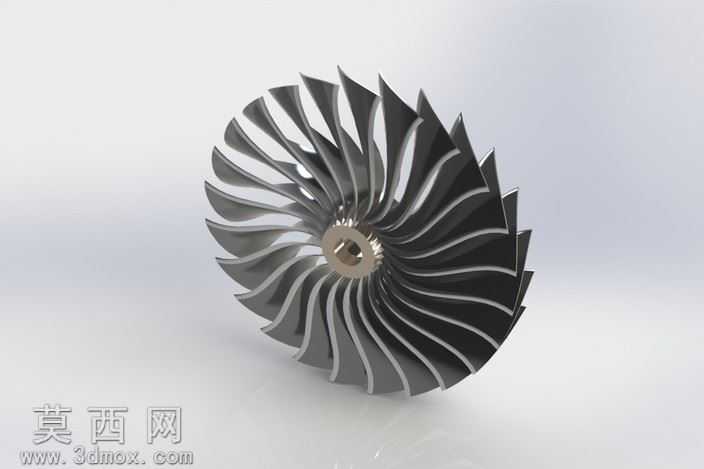

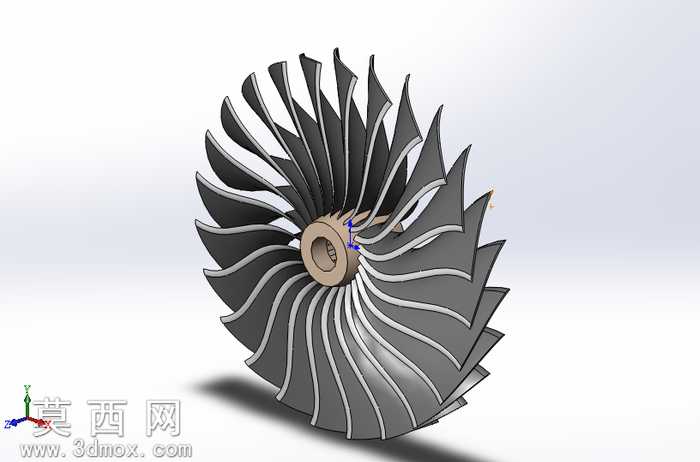

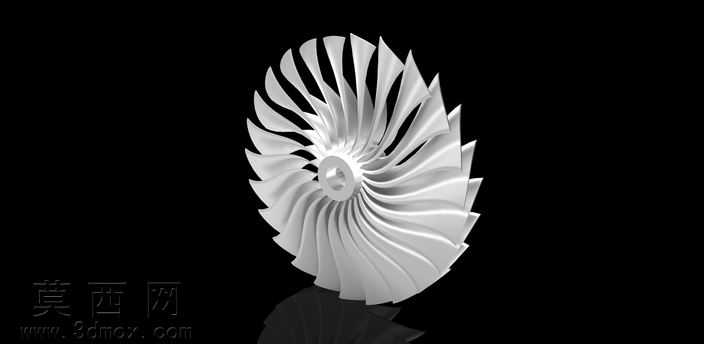

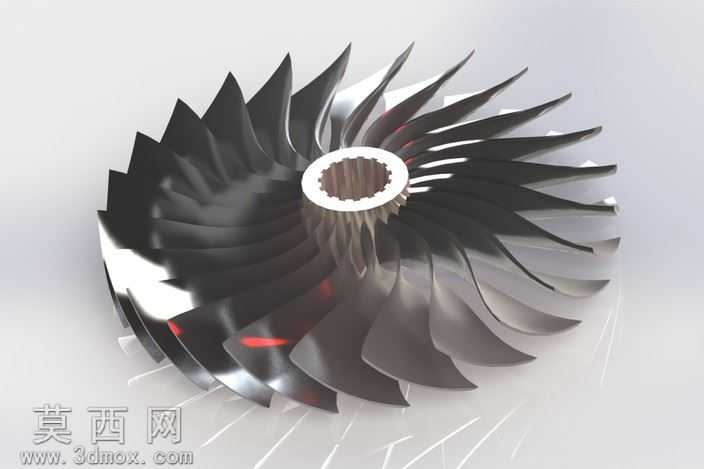

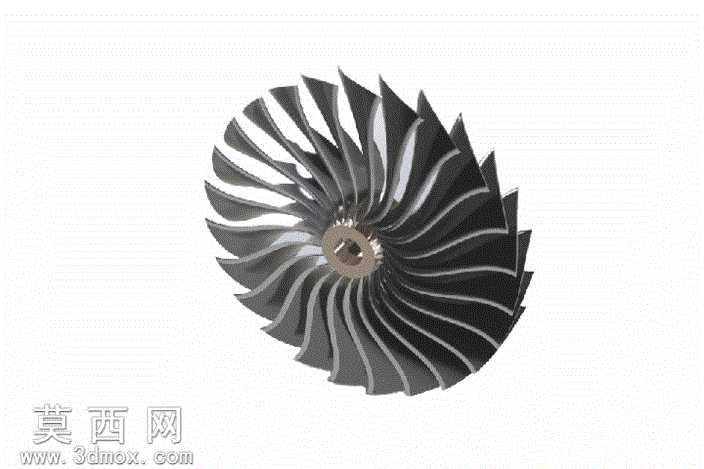

涡扇发动机风扇叶片组件三维数模

本模型为涡扇发动机前端风扇组件的全参数化三维建模成果，建模阶段严格遵循航空涡扇发动机风扇的气动外形设计逻辑与结构装配要求，在三维建模软件中完成全特征构建。建模初期先完成风扇轮毂基体的回转特征搭建，精准还原轮毂的安装定位孔、轴肩配合面、端面定位槽等装配结构，保证轮毂部分的尺寸公差匹配航空发动机轴系的装配基准要求。叶片部分采用曲面放样结合边界凸台的建模方式，逐片拟合叶片从叶根到叶尖的扭角变化、翼型厚度过渡曲线，还原真实涡扇风扇叶片的掠角设计与叶身曲面弧度，每片叶片与轮毂的衔接位置均做平滑过渡处理，避免应力集中的结构缺陷，同时通过圆周阵列特征完成全部叶片的均布排布，严格保证叶片间的角度公差与径向跳动精度。模型完成基础实体搭建后，对各结构面做细节优化：叶身边缘做符合气动要求的小圆角处理，轮毂安装孔内做倒角避让结构，叶片与轮毂的结合面做加厚补强处理，还原真实部件的工艺结构特征。渲染阶段为模型赋予适配的材质属性：轮毂部分采用高温合金金属材质，还原金属基体的哑光磨砂金属质感，叶片部分做差异化材质区分，叶身主体为钛合金基底材质，叶片前缘添加高亮金属质感表现防护层结构，通过环境光影调整突出叶片曲面的流畅弧度与结构层次感，渲染视角选取斜向等轴测视角，可完整展示风扇整体的叶片排布、轮毂结构与整体造型特征。整个建模过程兼顾气动外形还原度与结构工程合理性，既精准复现涡扇发动机风扇的外观形态，也完整保留各部分的装配结构与尺寸特征，可用于航空发动机结构教学、原理演示、相关设计方案的参考验证，模型结构无冗余特征，各特征参数可编辑调整，能够支持后续的结构修改、气动仿真分析或者3D打印验证等不同场景的使用需求。
