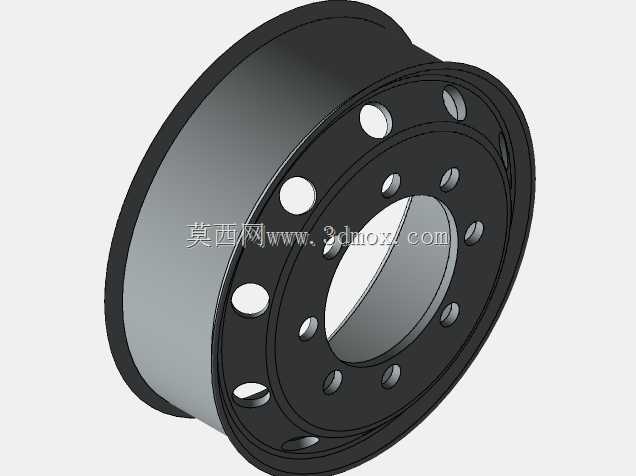

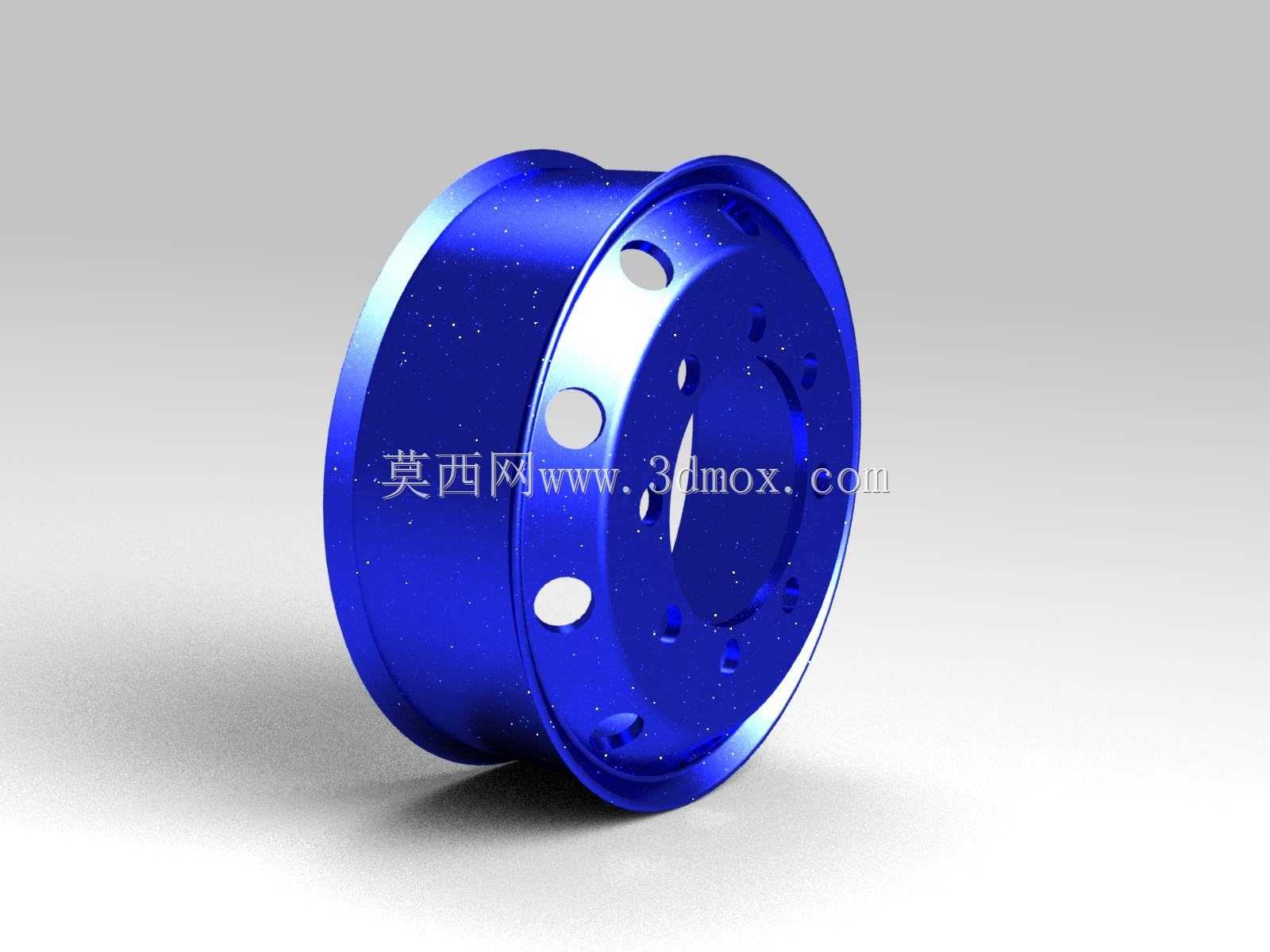

20英寸商用车钢制轮辋结构设计

　　商用车轮辋作为车辆行驶系统的核心承载部件，直接关联整车行驶安全性、承载能力与轮胎使用寿命，本次设计的20英寸规格轮辋，主要适配总质量12-18吨级的中型货运卡车、城市公交客车以及公路客运车辆，这类车辆日常运营场景覆盖城市铺装道路、城郊非铺装破损路面、长途干线公路等多种复杂路况，轮辋需要在长期交变载荷、路面冲击、高低温环境交替的工况下保持结构可靠性。

　　从实际使用需求出发，该轮辋采用平底宽轮辋的经典结构形式，轮缘部分做了加厚圆弧过渡设计，能够在轮胎充气后提供足够的径向抱紧力，避免车辆在急转弯、紧急制动时出现轮胎脱圈的风险；轮辐与轮辋本体采用焊接一体化成型工艺，轮辐上均匀分布的螺栓孔位严格匹配对应车型的轮毂安装孔距，中心定位孔的公差控制在IT7级精度范围内，保证轮辋安装到车桥轮毂上的同轴度，减少车辆高速行驶时的车轮径向跳动与端面摆动，降低整车行驶振动与轮胎异常磨损。

　　设计过程中首先明确了安装边界条件：轮辋名义直径20英寸，适配断面宽度11.00-12.00规格的载重子午线轮胎，轮辐安装面的偏距参数经过反复校核，既保证轮辋安装后不会与车辆转向节、制动气室、板簧支架等底盘部件发生运动干涉，也能让整车轮距保持在设计要求范围内，避免转向时轮胎蹭擦翼子板或车架。轮辐上开设的圆形减重孔并非随意布置，每个孔的位置都经过受力仿真优化，在不降低轮辋整体抗弯、抗扭强度的前提下，尽可能降低轮辋自身重量，减少车辆非簧载质量，提升悬架系统的响应速度与行驶平顺性，同时这些孔洞也能为制动鼓提供通风散热通道，长下坡连续制动时可以引导气流带走制动系统产生的热量，降低制动热衰退的风险。

　　从结构细节来看，轮辋的胎圈座部位设计了15度的倾斜锥面，与轮胎胎圈的锥面完全贴合，充气后胎圈与轮辋之间形成足够的静摩擦力，传递驱动与制动力矩；轮辋的气门嘴孔位置做了局部加厚处理，避免安装气门嘴时应力集中导致的开裂，同时孔位角度经过调整，方便日常运营中检查胎压、充气操作，不会与制动鼓、轮毂螺栓发生位置冲突。针对商用车重载的使用特性，轮辋的板材厚度选用了符合载重标准的热轧低碳钢板，材料具备良好的塑性与焊接性能，在受到路面突发冲击时能够产生微量塑性变形吸收冲击能量，不会发生脆性断裂，日常维护中如果出现轻微变形，也可以通过专业设备进行校正修复，降低车队的运营维护成本。

　　在建模过程中，所有圆角、倒角的参数都严格遵循商用车车轮设计的行业规范，避免尖锐棱角造成的应力集中，焊接部位的焊脚尺寸按照等强度原则设计，保证轮辐与轮辋连接位置的疲劳寿命满足整车30万公里以上的使用要求；轮辋表面的涂装工艺预留了足够的涂层厚度空间，建模时已经考虑了电泳、喷粉后的尺寸变化，保证后续加工完成后轮胎安装尺寸不会超差。不同于乘用车辆的铝合金轮辋，这款钢制轮辋更侧重承载能力与耐用性，结构设计上没有多余的装饰性特征，所有曲面、孔位、加强结构都完全服务于功能需求，能够适应商用车高强度、高负荷的运营场景，在矿山支线、城郊施工路段等恶劣路况下也能保持稳定的性能表现，不会因为轻微的磕碰、刮擦就出现结构损坏。
