黑钢管表40系列等径管件排布三维结构

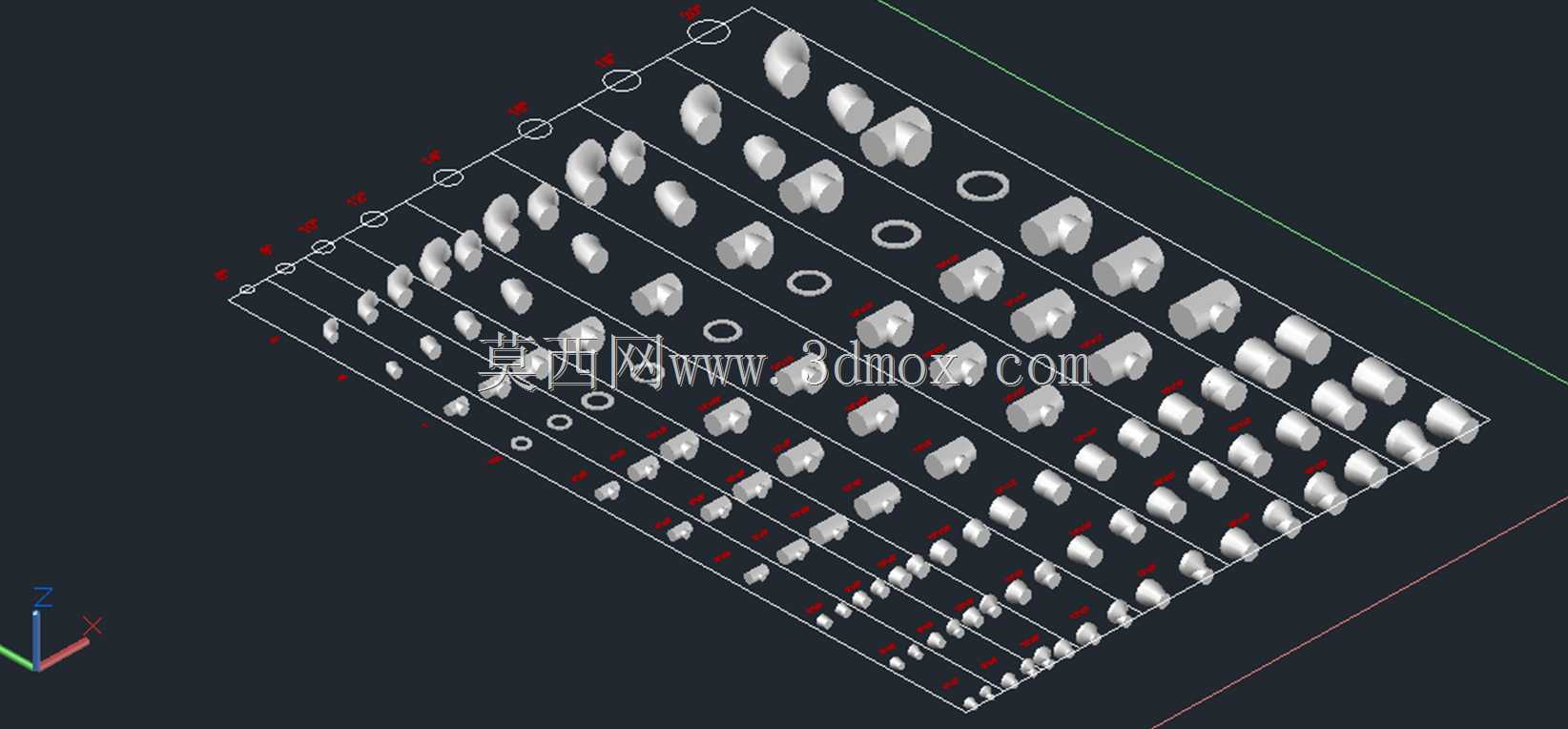

　　在民用给排水、低压流体输送、建筑消防管路、普通工业低压气路布设场景中，表40规格的黑钢管件是应用占比极高的基础管路构件，这类管件对应标准壁厚等级，适配常规1.6MPa及以下工作压力的流体输送工况，无需额外做镀锌防腐处理的场景下，黑钢管件的成本优势与结构可靠性表现十分突出。本次呈现的三维结构完整还原了表40黑钢管系列的等径直通、等径弯头、管接箍三类核心管件的成组排布状态，所有管件的接口尺寸严格匹配对应公称通径的黑钢管外径公差，建模过程中完全参照管路施工中的实际排布逻辑，将不同通径规格的管件沿基准平面做矩阵式排列，相邻管件预留足够的操作间隙，完全模拟工程现场管件预分拣、预制加工前的排布校验场景。从设计思路来看，

　　建模时优先保证管件的接口配合尺寸精度，所有承插端、螺纹端的尺寸公差严格遵循通用管路配件的公差要求，等径弯头的弯曲半径采用标准长半径设计，流体经过时的局部阻力系数控制在常规工程允许范围内，不会出现过度节流的问题；等径直通的同轴度公差控制在0.1mm以内，对接钢管后不会出现管路偏斜、应力集中的问题；管接箍的内螺纹有效长度满足螺纹连接的密封要求，无需额外增加密封件即可满足低压流体的密封需求。从安装边界来看，所有管件的外形尺寸均按实际产品1:1还原，弯头的转弯半径、直通的总长度、管接箍的外圆直径都严格对应实物尺寸，在做管路排布设计时，可以直接调用该组模型完成管路走向的预排布，提前校验管路与周边设备、结构件的干涉情况，

　　避免现场施工时出现管件与其他构件碰撞、安装空间不足的问题。在实际工程应用中，这类表40黑钢管件常被用于建筑内部的消防供水干管、生产车间的低压压缩空气支路、老旧小区的给排水改造管路，搭配对应的黑钢管材，采用螺纹连接或者焊接连接的方式完成管路组装，相比镀锌管件，黑钢管件的焊接性能更优，适合需要现场焊接固定的管路场景，同时其壁厚等级完全满足低压流体输送的强度要求，长期使用过程中不会出现因为壁厚不足导致的管路变形、渗漏问题。建模过程中对管件的外形细节做了完整还原，包括管件端部的倒角、外表面的拔模斜度、螺纹段的起始收尾结构，都和实际量产的管件产品保持一致，结构设计人员在做管路系统设计时，可以直接调取对应规格的模型完成装配，无需再重复建模，

　　能够大幅提升管路设计的效率，同时也可以用于施工前的管件用量统计、预制加工的尺寸校验，减少现场施工的返工率。成组排布的模型结构也可以用于管件仓储的货位规划参考，按照模型中的排布间距规划货架货位，能够最大化利用仓储空间，同时方便管件的分拣取用，避免不同规格的管件混放导致的领料错误。在做管路应力分析时，也可以基于该模型的尺寸参数，赋予对应的黑钢材料属性，完成管路系统的承压能力验算、热胀冷缩位移量计算，确保管路系统在全生命周期内的运行可靠性。
