28mm规格卡拉库里框架型材结构设计

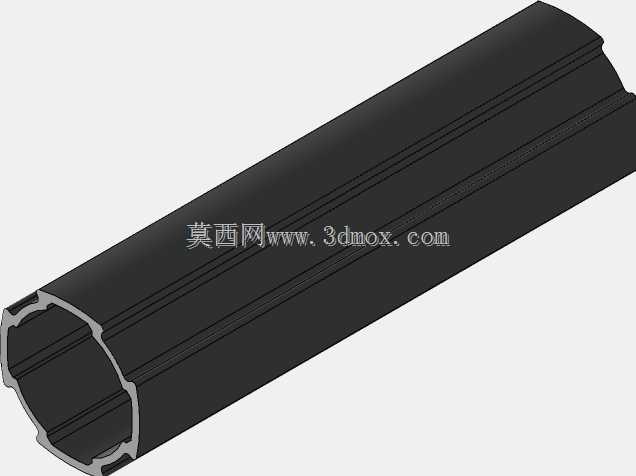

　　在通讯设备搭建、户外临时通讯支撑、小型通讯基站附属构件安装的场景里，这类28mm直径的卡拉库里框架型材是非常常用的基础支撑构件，很多现场施工的结构工程师在做轻量化支撑方案时，都会优先选用这类截面经过特殊设计的管状框架件。不同于普通圆管的光滑外壁，这款框架的外壁带有沿轴向延伸的定位卡槽，内壁做了多段内凹的卡位结构，在实际装配时不需要额外焊接定位点，配套的卡扣、连接角件可以直接卡入外壁的卡槽内完成快速拼接，内壁的异形结构则可以和配套的内胀式连接头紧密咬合，避免拼接后出现框架转动、轴向窜动的问题，大幅提升现场装配的效率，尤其适合需要快速搭建、后期可能需要调整结构布局的通讯临时支撑场景。从设计思路来看，这款框架在做结构建模时，首先确定了28mm的公称外径作为核心尺寸边界，这个尺寸是经过多轮现场验证的通用适配尺寸，既可以和市面上多数标准通讯设备安装卡箍适配，又能保证单根型材的自重控制在合理区间，单人即可完成搬运和拼接操作。截面设计阶段，工程师没有采用等壁厚的普通圆管结构，而是在外壁设置了三道沿轴向贯通的定位槽，槽的深度控制在1.2mm，宽度为3mm，这个尺寸既可以保证连接卡扣卡入后有足够的咬合深度，不会在受侧向力时脱出，又不会因为开槽过深导致型材整体的抗弯强度出现明显下降。内壁的八段内凹卡位结构，每段的弧度都和配套内连接头的外凸弧度完全匹配，装配时内连接头插入型材内腔后，旋转45度即可完成锁止，不需要额外打螺丝固定，

　　在户外高空作业时可以大幅减少紧固件的使用，降低零件掉落的安全风险。实际使用过程中，这类框架型材主要作为通讯天线的小型支撑桁架、临时通讯点位的设备挂载框架、通讯布线的走线架支撑构件使用，单根型材的标准长度可以根据现场需求裁切，因为外壁的卡槽是沿轴向贯通的，裁切任意长度都不会影响后续的拼接装配，不需要在裁切后做额外的端面加工。在做结构强度校核时，这款28mm框架的壁厚设计为1.8mm，采用常用的6063-T5铝合金材质即可满足使用需求，单米自重控制在420g左右，在承受垂直方向15kg的挂载重量时，1米跨度的挠度不超过2mm，完全满足通讯设备挂载的精度要求，不会因为框架变形导致天线指向出现偏差。安装边界方面，

　　这款框架的外接圆直径严格控制在28mm±0.1mm，外壁卡槽的位置度公差控制在0.05mm以内，保证不同批次的型材都可以和标准连接配件通用互换，不需要针对单根型材做适配调整。在做三维建模时，需要重点注意轴向卡槽和内壁卡位结构的同轴度，因为如果同轴度出现偏差，会导致连接配件装配时出现卡滞，甚至无法完成锁止，建模时可以先绘制截面草图，通过凸台拉伸的方式生成主体结构，再对卡槽和内壁卡位的边缘做0.2mm的倒角处理，避免装配时锐边刮伤配件表面的防腐层。很多刚接触这类结构的工程师容易忽略卡槽的贯通性设计，在建模时错误地将卡槽做成分段结构，导致实际生产出来的型材无法在任意位置安装卡扣，影响现场装配的灵活性，

　　实际上这类框架的核心设计优势就在于全轴向的通用装配能力，不管在型材的哪个位置，都可以通过外壁卡槽安装挂载配件，不需要提前预留安装孔位，在现场施工时可以根据实际的设备安装位置灵活调整挂载点，大幅降低前期设计的定位精度要求，也能减少现场二次加工的工作量。在通讯设备的应急抢修场景中，这类框架的优势更加明显，抢修人员不需要携带复杂的加工工具，只需要携带裁切好的定长型材和配套的连接卡扣，就可以在十几分钟内完成临时支撑框架的搭建，快速恢复通讯信号的覆盖，相比传统的角钢焊接框架，不需要焊接设备，也不需要做防腐处理，装配完成后即可投入使用，大幅缩短应急抢修的响应时间。另外，这款框架的截面设计还考虑了线缆内置的需求，内腔的有效通径可以容纳3根直径6mm的通讯线缆，线缆可以从型材内腔穿过，避免线缆外露受到风吹日晒的老化影响，也能让整体支撑结构更加整洁，减少线缆被外力破坏的风险。
