卧式工业高压釜承压反应设备结构设计

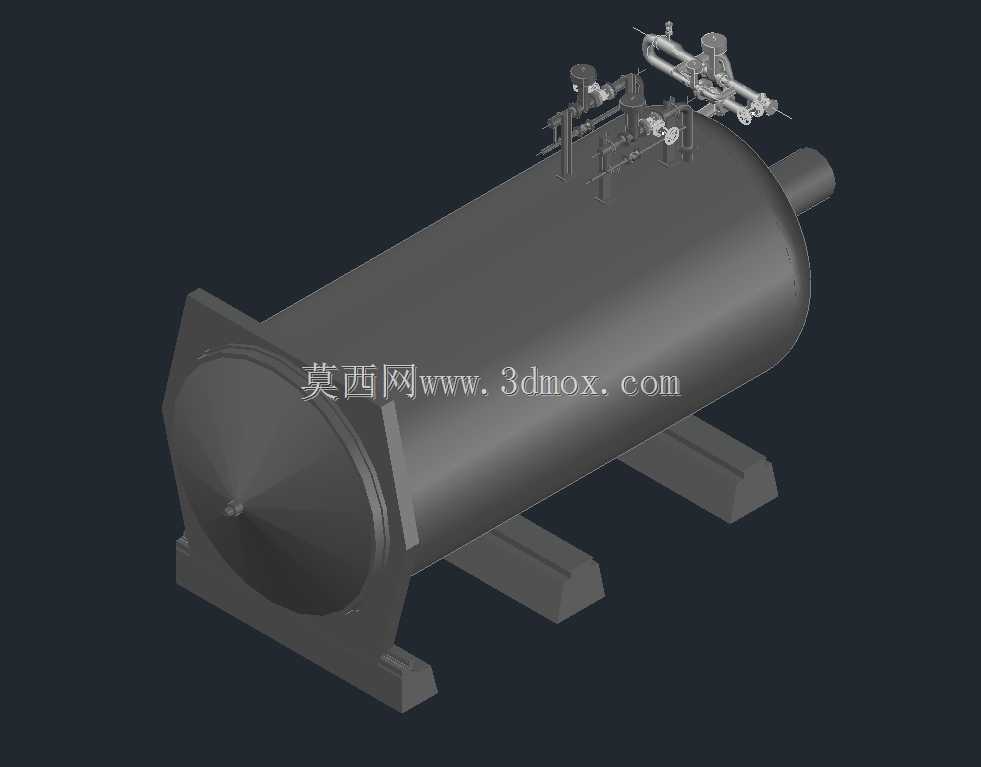

　　在化工合成、材料改性、食品深加工等需要密闭加压反应的生产场景中，卧式高压釜是实现批次化压力工况作业的核心承压设备，这类设备不同于立式反应釜的占地逻辑，更适配厂房横向空间充足、单批次处理量要求大的生产线布局，尤其在需要长时间保压、恒温反应的工艺段，卧式结构的物料静置均匀性更有优势。从模型呈现的结构来看，整体采用长筒形卧式承压罐体作为主体，两端采用标准椭圆封头做承压密封，其中一端封头设置快开或者法兰连接的人孔/投料口结构，方便作业前投料与作业后清釜，另一端封头预留工艺介质进出接口，对接外部物料输送管线。罐体顶部集中布置了全套工艺管路与阀组，包含进料管、排气管、压力表取压口、安全阀安装座、温度传感器插入接口，

　　所有顶部管路都做了沿罐体轴向的排布设计，避免横向外伸尺寸过大占用安装空间，阀组的安装位置预留了足够的操作空间，方便现场人员手动操作阀门或者更换仪表元件。罐体底部采用两个对称的鞍式支座作为支撑结构，支座的底板做了加宽处理，与厂房地面的预埋钢板通过螺栓固定，其中一个支座设计为固定端，另一个为滑动端，用来抵消罐体在升温升压过程中产生的轴向热膨胀位移，避免结构应力集中导致焊缝开裂。设计这类承压设备时，首先要根据工艺要求的设计压力、设计温度确定筒体的壁厚，所有焊接接头都要做全焊透结构，对接焊缝需要按规范要求做无损检测，确保承压边界的完整性；顶部管路的排布要遵循操作侧优先的原则，常用阀门布置在靠近操作通道的一侧，

　　安全阀的排放口要朝向无人走动的安全区域，避免泄压时介质喷出伤人。安装边界方面，这类卧式高压釜的横向长度要结合厂房柱距确定，设备两侧要预留至少一米的检修通道，顶部阀组上方要预留足够的吊装空间，方便后期拆卸阀组或者更换密封元件，设备基础的承重能力要匹配设备满水运行时的总重量，避免基础沉降导致罐体变形。实际生产中，这类高压釜可以完成橡胶硫化、木材防腐处理、碳纤维复合材料固化、化工原料高压合成等多种工艺作业，罐体内部可以根据工艺需求加装搅拌装置、加热盘管或者冷却夹套，模型中呈现的外置管路结构可以直接对接外部的加热系统、压力控制系统，实现整个反应过程的自动化参数管控。从建模细节来看，所有法兰连接位置都还原了螺栓孔的均布结构，管路的弯头、

　　三通位置都做了符合工程实际的倒角处理，鞍式支座的筋板布局也完全参照压力容器标准支座的结构设计，没有出现非标的随意结构，能够直接作为同类设备选型、结构设计的三维参考模板，帮助设计人员快速完成方案阶段的布局排布，减少从零开始建模的重复工作量。
