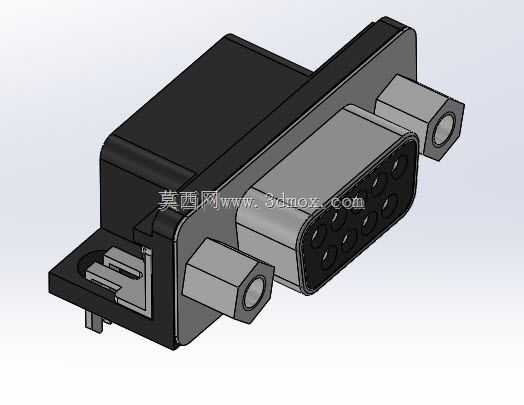

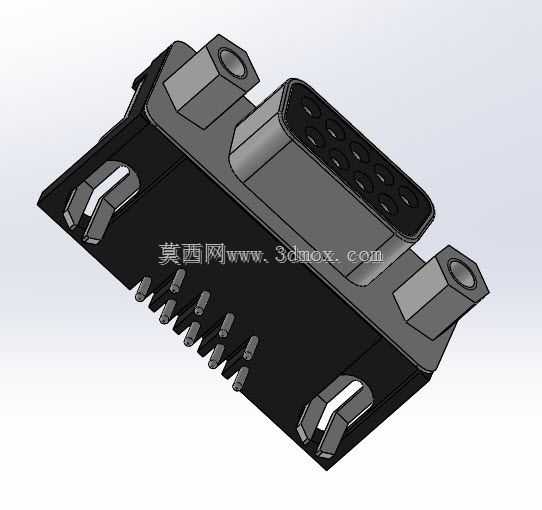

板载弯插式DB9母头RS232串口接插件

　　在工业控制、通讯设备、测试仪器的板卡设计场景里，RS232串口始终是短距离低速通讯的可靠选择，这款弯插式DB9母头接插件，就是为PCB板载安装场景设计的标准接口件。不同于直插式DB9接头占用板上垂直空间的问题，这款弯插结构的接头将插针方向转向与PCB板面平行，插装焊接完成后接口朝向设备侧板方向，能大幅压缩板卡到设备外壳的间距，适配薄型工控机、嵌入式通讯模块、便携测试设备这类对内部安装空间有严格限制的产品。

　　从实际功能来看，这款9针D型接口完全遵循RS232通讯的引脚定义规范，包含数据收发、流控、信号地等全功能引脚，既可以实现常规的三线制简易串口通讯，也能支持带硬件流控的全功能串口连接，满足不同设备的通讯接线需求。接口外侧的D型定位结构能从物理上避免插反，两侧的六角螺母柱是标准的DB接口锁付结构，对接公头插入后可以通过螺丝锁紧，避免设备运输、使用过程中接头松动导致的通讯中断，这一点在工业现场震动环境下的设备上尤为重要。

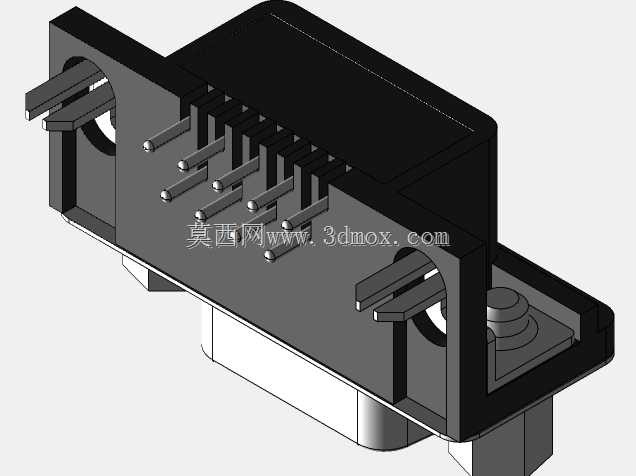

　　设计层面上，这款接插件的结构充分考虑了波峰焊的工艺要求，弯插的插针长度、引脚间距完全符合标准2.54mm网格的PCB布局规范，插针根部做了阶梯限位结构，插装时能直接卡在PCB对应的安装孔位上，不需要额外治具固定就能保证焊接时的位置度，不会出现插针歪斜、浮高的问题。金属外壳部分采用锌合金压铸成型，表面做镀镍处理，既可以保证结构强度，也能起到电磁屏蔽的作用，减少外界电磁干扰对串口通讯信号的影响，提升通讯稳定性。内部的胶芯采用耐高温的绝缘工程塑料，能承受波峰焊时的高温冲击，不会出现胶芯融化、引脚偏移的问题，每个插针的接触部位都做了镀金处理，降低接触电阻，提升反复插拔的使用寿命，避免长期使用后接触不良导致的通讯故障。

　　安装边界方面，这款接插件的法兰安装面到插针焊接端面的距离经过精准核算，当PCB板距离设备外壳安装面12mm时，接口的法兰面刚好能与设备外壳的开孔面齐平，不会出现接口凹陷或者凸出过多的问题。两侧固定螺母柱的中心间距为标准的25mm，适配所有标准DB9开口的设备机箱面板，不需要额外修改面板开孔尺寸。插针焊接端伸出PCB背面的长度控制在2.3mm以内，焊接后剪脚余量不会碰到设备内部的其他结构件，也不会因为引脚过长导致相邻信号短路。接口的插拔方向与PCB板面平行，插拔线缆时的受力方向沿着板面方向，不会对PCB焊点产生垂直方向的拉扯力，能有效避免长期插拔导致的焊盘脱落问题，提升板卡的长期使用可靠性。

　　在实际选型应用中，这款接插件可以直接替换同规格的其他品牌弯插DB9母头，安装尺寸完全兼容，不需要调整PCB布局或者外壳结构。对于做嵌入式工控板、串口通讯模块、工业网关的结构工程师来说，这款模型可以直接导入到装配体中，用来核对安装空间、检查与周边元器件的干涉情况，也可以用来模拟面板开孔位置、线缆插拔的操作空间，提前发现结构设计中的干涉问题，减少打样验证的次数，缩短产品开发周期。不同于市面上简化结构的DB9接头，这款模型还原了接插件内部的金属屏蔽层、插针倒角、螺母柱的内螺纹细节，在做结构干涉检查时能更精准的反映实际零件的尺寸边界，避免因为模型简化导致的设计误差。
