养蜂用球形烟雾释放装置结构设计

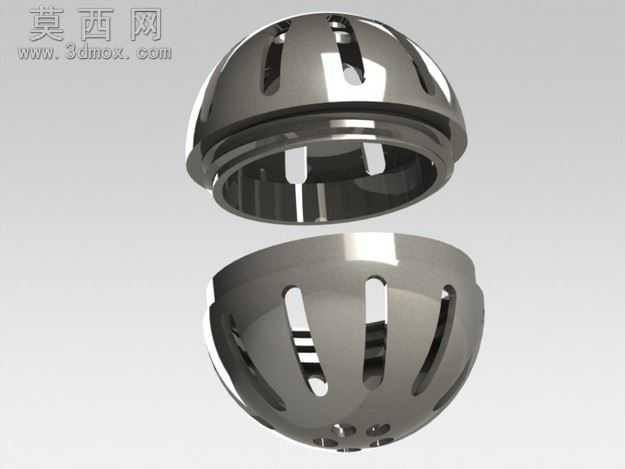

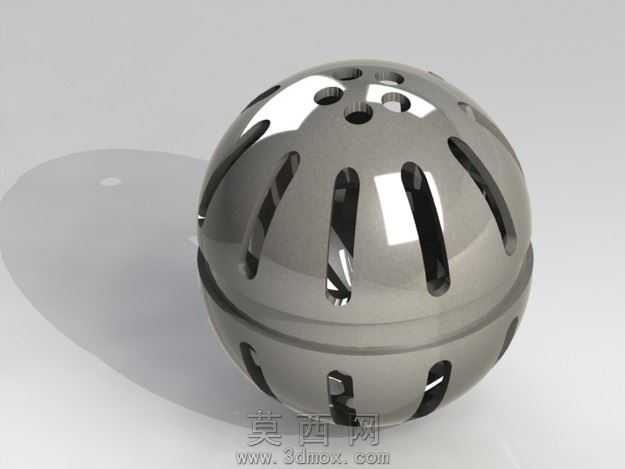

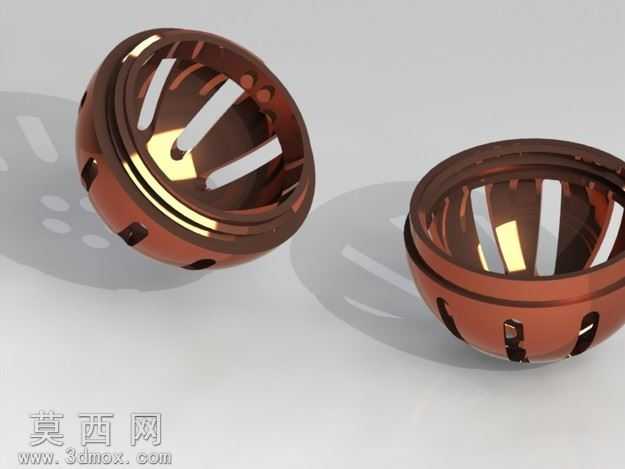

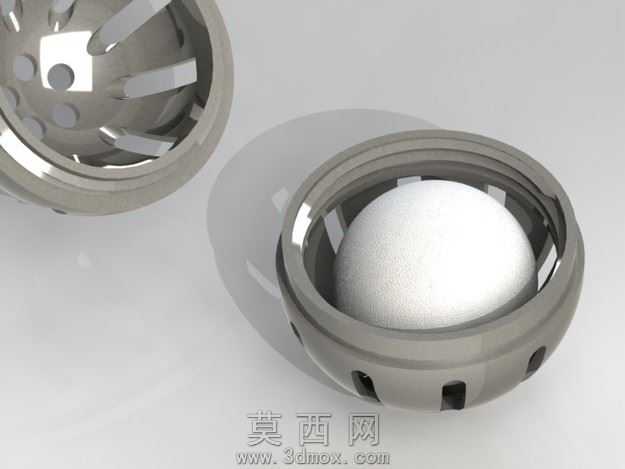

该作品为养蜂作业场景设计的球形烟雾释放装置，整体采用三维参数化建模完成全结构设计，建模阶段先以基准坐标系定位球形壳体的球心位置，通过旋转凸台命令生成上下两个对称的半球形基体，两个半球的对接位置设计有一圈环形定位止口，保证装配后整体的同轴度与拼接密封性，避免内部装填的燃油纸包出现漏料问题。壳体表面的开孔结构通过阵列命令完成排布，顶部开设多组圆形小孔用于烟雾的初步散出，球面中部均匀分布长条形镂空槽，槽体边缘做了圆角过渡处理，既可以提升烟雾扩散的均匀性，也能避免尖锐边角划伤操作人员，下部的开孔则用于辅助空气流通，保证内部燃料可以持续缓慢燃烧。材质渲染阶段选用抛光不锈钢材质，调整金属粗糙度参数至较低数值，模拟不锈钢壳体表面的镜面反光效果，同时在场景中添加柔和的环境光与定向补光，渲染出壳体表面清晰的光影反射层次，还原金属构件的真实质感。结构设计上充分考虑使用场景的需求，球形的整体结构没有突出的尖锐部件，放置在蜂箱附近时不易被碰倒，镂空的开孔布局经过多次参数调整，既保证烟雾可以均匀向四周扩散，又能避免内部燃烧的物料从开孔处掉落引发安全隐患，上下半球可拆分的结构也方便后续装填燃料与清理内部残留的灰烬，整体结构紧凑，适配养蜂作业时驯服蜂群的实际使用需求，建模过程中对所有配合面都做了公差预留，保证实物生产时可以顺利完成装配。
