直插式功率半导体器件封装散热结构

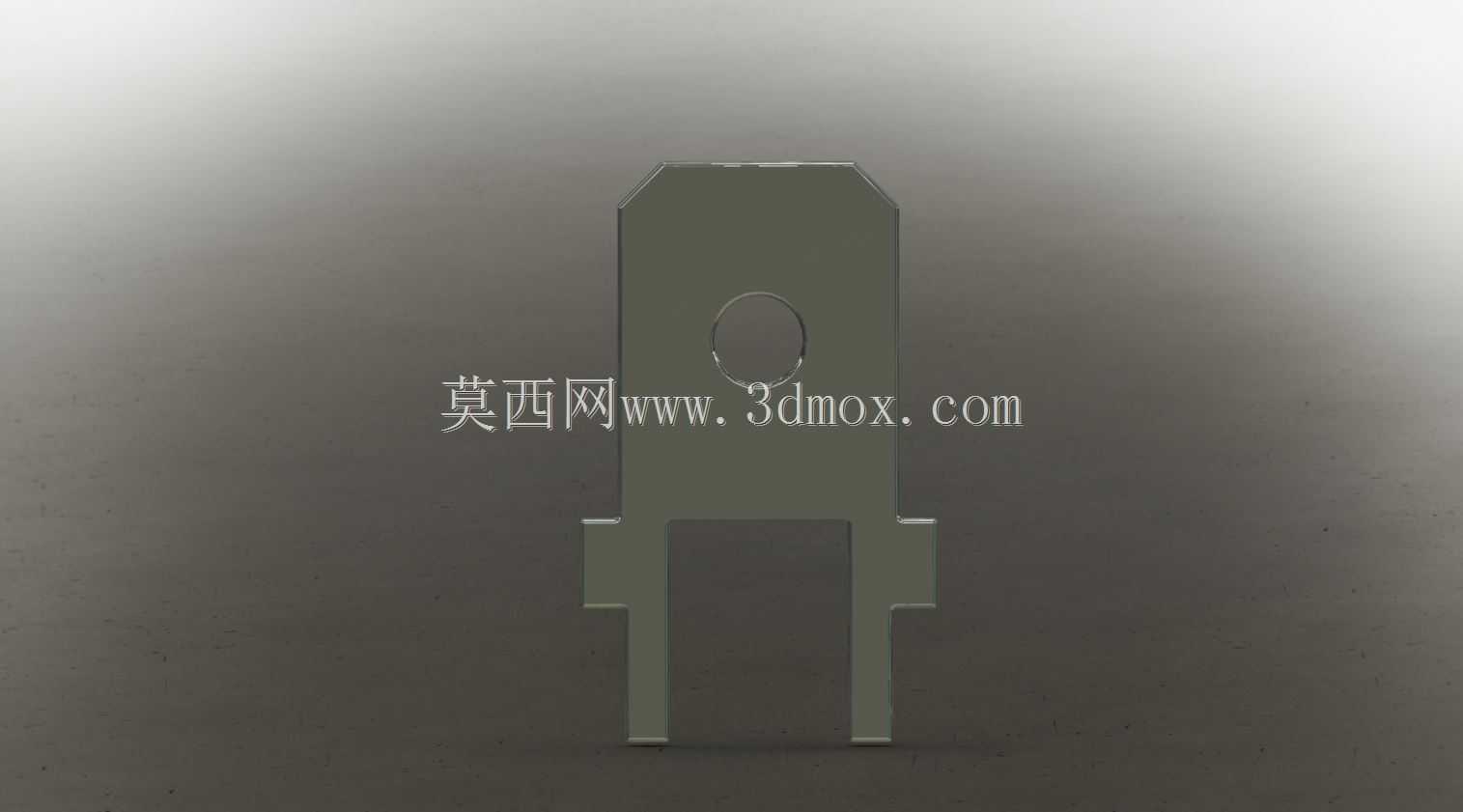

　　在消费类电子、通讯终端设备的电路板组装环节，直插式功率半导体器件的安装适配性直接决定了整板的散热效率与长期运行可靠性，这类带一体式散热基座的封装结构，是小功率电源管理、信号放大回路里的核心承载部件。从实际装机场景来看，这类结构主要适配6mm间距的PCB安装孔位，主体散热基座采用冲压成型的金属片结构，厚度控制在0.8mm左右，既保证足够的热传导截面积，又不会占用过多板上垂直空间。顶部预留的圆形安装孔直径3.2mm，可配合M3规格的螺丝或绝缘固定柱，将器件牢牢锁附在PCB板或额外加装的散热铝块上，避免设备运输、长期震动过程中出现引脚脱焊、器件移位的问题。两侧伸出的直插引脚中心间距为5.5mm，刚好匹配常规TO系列封装的标准焊盘间距，

　　引脚宽度1.2mm，厚度0.5mm，在波峰焊工序中能够保证焊锡充分浸润，形成可靠的焊点连接，同时足够的引脚截面积可以承载最大3A的持续工作电流，满足小功率回路的载流需求。设计过程中需要重点考量散热基座与芯片本体的贴合公差，基座平面度控制在0.1mm以内，装配时配合导热硅脂填充微观间隙，能够将芯片工作产生的热量快速传导到金属基座表面，再通过空气对流实现自然散热，无需额外加装风扇即可满足1W以内耗散功率的散热需求，大幅降低终端设备的物料成本与运行噪音。从安装边界来看，整个结构在PCB板上的投影宽度为6.2mm，本体高度从板面算起为10.5mm，不会和周边的电解电容、接插件等 taller 元件产生空间干涉，在布局密度较高的通讯终端主板、

　　小型开关电源板上都能灵活排布。结构的折弯部位均做了R0.3mm的圆角处理，避免冲压加工过程中出现应力集中导致的基座断裂问题，同时也能防止组装过程中尖锐边角划伤操作人员、划破相邻导线的绝缘层。引脚与基座的连接部位采用加宽过渡设计，能够分散引脚受到的外力，当插件工序中出现插装偏位需要校正时，不会出现引脚从基座根部断裂的情况，提升生产组装的良率。在实际的电路应用中，这类结构通常用于小功率三极管、三端稳压器、整流二极管等器件的封装，广泛出现在路由器、光猫、小型通讯适配器等产品的主板上，能够适应-40℃到125℃的工作环境温度范围，满足民用、工业级通讯设备的环境适应性要求。建模过程中需要严格控制引脚的共面度，三个安装支撑面的高度差不能超过0.

　　15mm，否则过波峰焊时会出现虚焊、立碑等焊接缺陷，影响整板的焊接良率。散热基座表面采用哑光镀镍处理，既可以防止金属基材氧化生锈，又能提升表面的热辐射效率，进一步强化自然散热的效果，相比裸铜材质的基座，同等工况下芯片结温可以降低3-5℃，有效延长器件的使用寿命。
