通讯基站短塔作业支撑平台结构设计

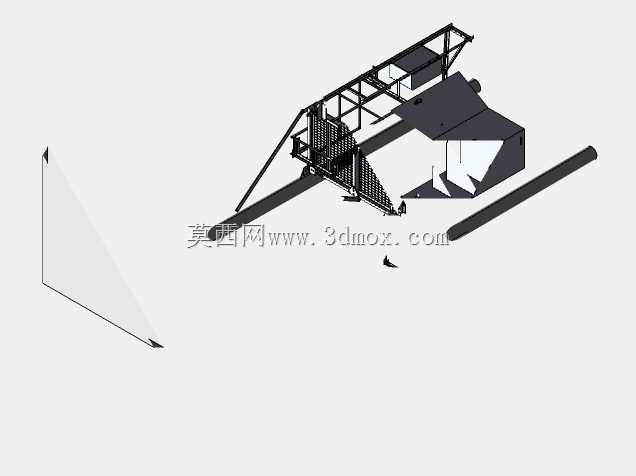

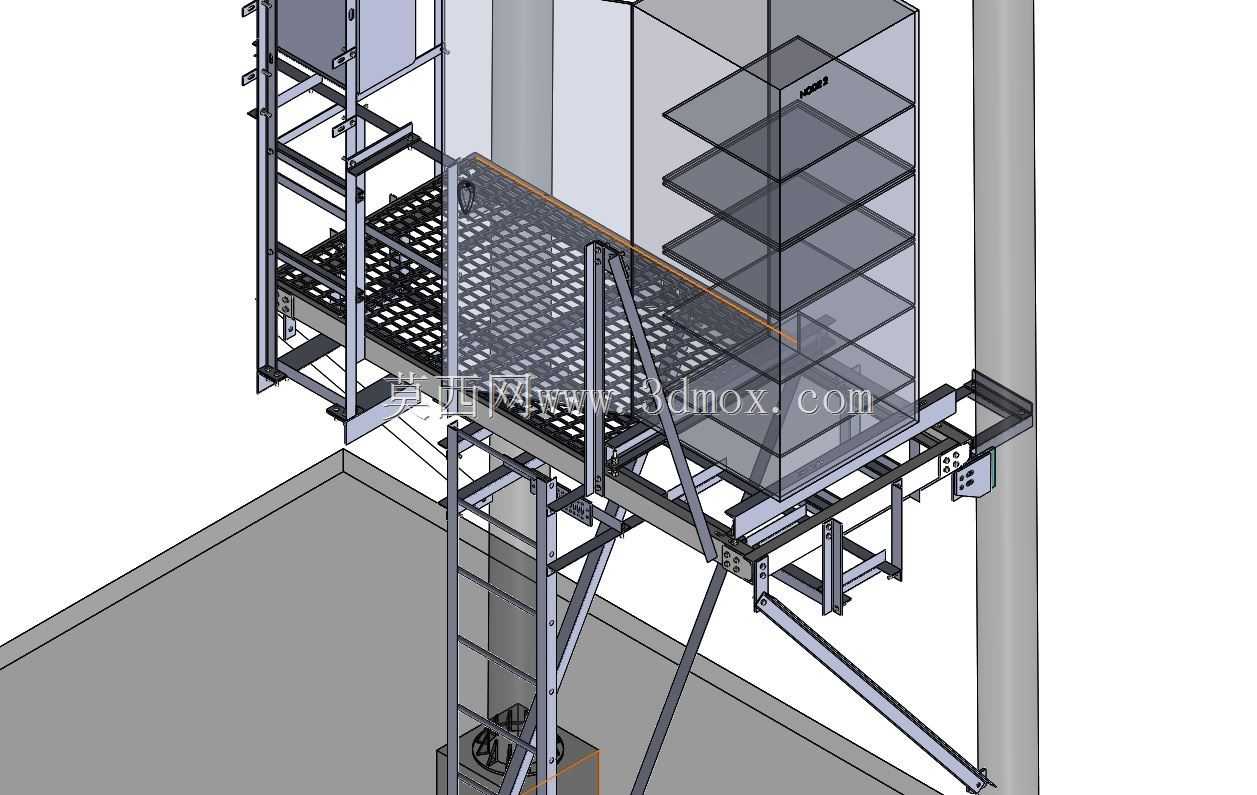

　　在野外通讯基站的建设与运维场景中，短塔作业支撑平台是塔上设备安装、日常检修、故障排查作业的核心承载结构，这类平台通常配套高度在15米以内的通讯短塔使用，区别于超高信号塔的大型检修平台，短塔平台更侧重轻量化、快装性与小范围作业的适配性，能够在山地、楼顶、郊野等不同安装场景下，为作业人员提供稳定的站立操作空间，同时承载天线校准设备、信号测试仪器、小型安装工具的临时放置需求。从结构设计逻辑来看，这款短塔平台采用桁架式主承载框架，主体受力构件选用矩形钢管焊接成型，相比传统角钢焊接结构，矩形管的抗扭截面系数更高，在同等耗材重量下，能够承受更大的侧向风载与作业人员的动载荷，框架的斜向支撑采用三角形稳定排布，每一组斜撑的角度都经过受力校核，

　　避免作业人员在平台边缘操作时出现框架形变，同时斜撑的排布预留了足够的通行空间，不会对人员上下、工具传递造成遮挡。平台的作业面采用防滑花纹钢板铺设，钢板下方设置横向加劲肋，加劲肋间距控制在300mm以内，即使作业人员携带重型设备在平台上移动，也不会出现板面下挠的问题，作业面临边设置1.2米高的防护栏杆，栏杆底部设置100mm高的挡脚板，防止工具、零件从平台边缘坠落，造成塔下设备损坏或人员受伤。平台与塔体的连接采用抱箍式固定结构，抱箍的弧度匹配通讯塔主立柱的外径，连接面设置防滑橡胶垫，通过高强度螺栓预紧后，能够保证平台与塔体的刚性连接，不会在强风天气下出现滑移、晃动，这种连接方式不需要在塔体主结构上额外焊接预埋件，

　　不会破坏塔体原有防腐层，安装时仅需要普通扭矩扳手即可完成固定，大幅缩短现场施工周期。从安装边界来看，这款短塔平台的横向伸出长度控制在1.8米，纵向作业面宽度为1.2米，整体框架高度控制在1.1米，既能够满足2名作业人员同时在平台上操作的空间需求，又不会因为伸出过长导致塔体附加弯矩过大，适配主立柱直径在180mm-260mm之间的各类通讯短塔，安装时平台的上平面距离塔顶天线安装位的距离预留0.5米的操作间隙，方便作业人员对天线角度进行调整、对馈线接头进行紧固。平台的侧面预留了馈线穿过的缺口，缺口处设置橡胶护圈，避免馈线外皮与钢结构摩擦出现破损，缺口旁设置馈线固定卡点位，作业人员可以直接在平台上完成馈线的固定与排布，

　　不需要探身到平台外侧操作，降低高空作业的坠落风险。在结构细节处理上，所有钢结构的焊接位置都做了打磨圆角处理，去除焊渣与尖锐毛刺，避免作业人员移动时被划伤，整体结构完成焊接后做热浸镀锌防腐处理，能够适应野外高湿、高盐雾的使用环境，长期使用不会出现锈蚀脱落的问题，平台的非作业面设置了设备安装挂点，可以临时挂载工具包、安全带挂绳、测试仪器箱，解放作业人员的双手，提升高空作业的操作便利性。不同于大型检修平台的模块化拼装设计，这款短塔平台采用整体焊接框架结构，出厂前已经完成整体预装与受力测试，现场不需要进行二次焊接，仅需要通过抱箍与塔体固定即可投入使用，非常适合应急通讯基站的快速搭建、老旧基站的运维改造场景，在楼顶基站安装场景中，平台的轻量化设计不会对楼顶承重造成额外负担，同时框架的风阻系数经过优化，在12级阵风的载荷下，平台的形变量控制在允许范围内，不会对塔体的整体稳定性造成影响。设计过程中还充分考虑了作业人员的操作习惯，防护栏杆的高度刚好到作业人员的腰部位置，不会遮挡作业人员对天线设备的操作视线，平台的站立面做了微倾斜设计，倾斜角度控制在2度以内，雨天不会在平台面积水，避免作业人员滑倒，栏杆上预留了安全带挂环，挂环的承载力满足15kN的冲击载荷要求，作业人员在平台上移动时，可以始终将安全带挂在挂环上，实现全程高空防护。
