开式活塞压缩机结构设计方案

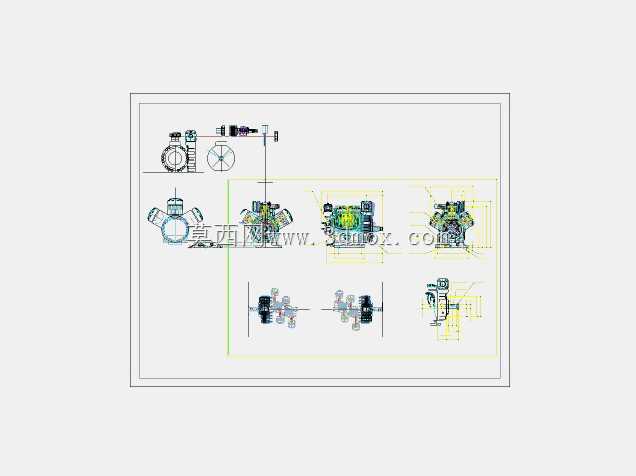

　　在工业制冷、气体增压输送的场景里，开式活塞压缩机的应用覆盖范围极广，从中小型冷库的制冷循环动力源，到工业工艺环节的特殊气体压缩输送，这类设备凭借稳定的压缩比表现、易维护的结构特性，一直是中小流量高压比工况下的首选设备。这套结构设计方案完整呈现了开式活塞压缩机的整机布局、部件装配关系与安装边界，能为同类型设备的改型设计、现场安装适配提供直接的三维参照。

　　从实际用途来看，这类开式结构的活塞压缩机，区别于半封闭、全封闭机型，其动力输入轴端伸出曲轴箱外部，可通过联轴器、皮带轮等传动部件与不同动力源匹配，不管是适配常规工业电机，还是在特殊防爆场景下对接隔爆动力单元，甚至是在无电力供应的野外作业场景对接内燃机动力，都能通过调整传动组件完成适配，这也是开式结构至今仍在诸多特殊工况下保有不可替代地位的核心原因。在制冷系统应用中，它负责将蒸发器端输出的低温低压制冷剂蒸气压缩为高温高压状态，推动制冷剂在冷凝、节流、蒸发的循环回路中持续流动，实现热量的转移输送；在工艺气体输送场景中，可根据压缩介质的特性调整活塞环、轴封的密封材质，完成氮气、氨气等不同介质的增压输送，满足生产工艺的压力要求。

　　从功能特性上看，这套结构采用多缸并列的活塞布局，通过曲轴的回转运动带动连杆推动活塞在气缸内做往复运动，依次完成吸气、压缩、排气的工作循环。气缸部分的散热结构采用外露式翅片设计，配合开式结构的空气流通特性，能在连续运行过程中快速导出压缩过程产生的热量，避免缸内温度过高导致的润滑失效、介质物性变化等问题。曲轴箱部分采用分体式铸造结构，侧盖预留了检修开口，日常维护时无需拆解整机管路，仅需打开侧盖即可完成轴瓦检查、连杆螺栓紧固等常规维保操作，大幅降低了设备全生命周期的运维成本。轴端的密封组件采用填料密封与机械密封组合的结构形式，可根据输送介质的泄漏等级要求调整密封件组合方式，在常规制冷场景下能有效控制制冷剂的泄漏量，满足工业设备的环保与运行效率要求。

　　设计思路上，这套结构优先平衡了运行稳定性与维护便捷性的需求。曲轴的动平衡配重块按照多缸往复运动的惯性力匹配计算，在额定转速下能将整机振动幅值控制在工业设备允许的安装范围内，降低对配套管路、基础的振动冲击。气缸与曲轴箱的连接面采用止口定位加密封垫的结构，既保证了气缸轴线与曲轴连杆机构的位置精度，避免活塞运行过程中出现偏磨导致的密封失效，也能在气缸磨损超限时快速完成单缸的拆装修复，无需更换整个机体部件。进排气阀组采用模块化的阀片结构，统一了不同气缸的阀组安装尺寸，备件储备时无需区分不同气缸的专用阀件，能减少运维环节的备件种类与库存压力。

　　从外形尺寸与安装边界来看，整机的安装底座采用标准化的地脚螺栓孔布局，横向与纵向的安装孔距适配常规工业压缩机的安装基础尺寸，现场安装时可直接匹配现有混凝土基础的预留孔位，无需额外进行基础改造。整机的上部预留了阀组、管路的操作维护空间，侧面的传动端预留了皮带轮或联轴器的安装拆卸空间，检修时可在不拆除外接管路的前提下完成传动部件的更换。设备的外接管路接口均布置在机体的同侧区域，包括吸气口、排气口、润滑油加注口、冷却介质接口，现场配管时可集中完成管路排布，减少管路弯折带来的流阻损失，也便于日常运行过程中的管路巡检与泄漏排查。需要注意的是，安装时要保证动力源的输出轴线与压缩机曲轴轴线的同轴度误差在允许范围内，避免轴封、轴承承受额外的径向力，缩短部件的使用寿命；同时设备周边要预留足够的散热通风空间，避免运行过程中热量积聚导致的排气温度过高问题。对于结构设计从业者来说，这套模型完整呈现了开式活塞压缩机从曲轴连杆运动机构到外部安装接口的全部细节，可直接用于同类型设备的结构参考、安装布局模拟，也能作为教学环节中往复式压缩机结构原理的三维演示载体，帮助从业者快速理解往复压缩设备的运动逻辑与结构设计要点。
