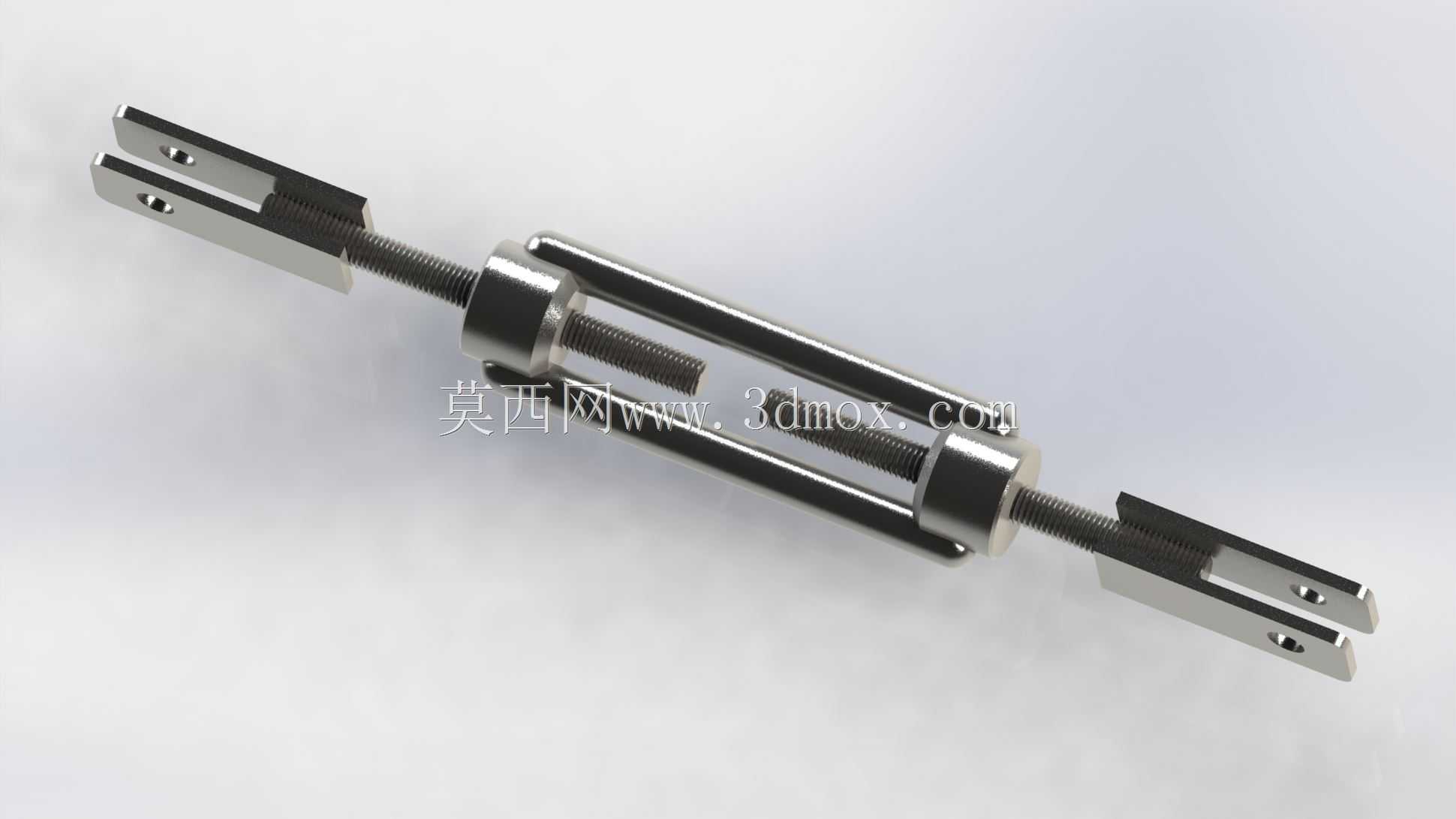

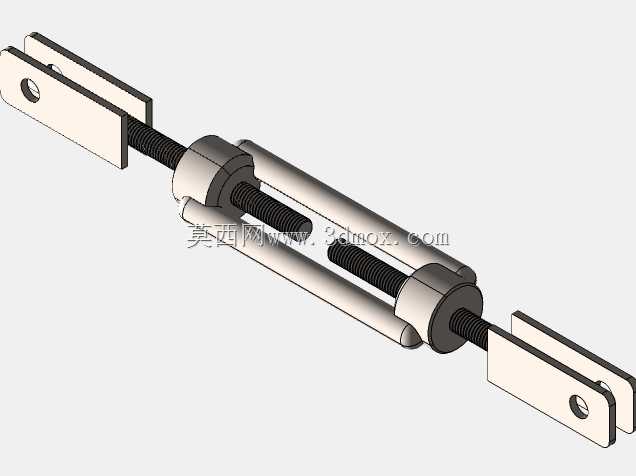

M12开式螺旋拉紧调节花兰螺丝结构

　　日常在户外钢结构拉索固定、线缆架设、小型起重吊点预紧、舞台桁架绷装、农业大棚骨架拉筋张紧这类场景里，经常能碰到需要精准调节张紧度、补偿构件安装累计误差、抵消长期使用后索具蠕变松弛的需求，这时候开式螺旋拉紧构件就是最常用的选型之一，本次呈现的M12规格开式螺丝扣，就是针对这类张紧调节场景做的结构设计。从结构设计逻辑来看，这款构件采用对称式双螺杆布局，两端叉形接头分别适配不同的连接端，一端可以通过销轴铰接固定在基础锚点上，另一端连接待张紧的索具、拉杆或者构件端板，中间的开式框架本体是整个构件的受力核心，框架两侧的导向槽既给螺杆的伸缩提供了行程导向，也能在调节过程中直观看到螺杆的旋入深度，避免单侧螺杆旋合长度不足导致的脱扣风险。

　　设计时特意将两端螺杆设置为相反旋向，转动中间框架的时候，两端接头会同步相向或者反向移动，不需要转动两端的连接构件就能完成张紧度调节，这一点在现场安装时优势非常明显——尤其是两端已经和索具、锚点铰接固定的状态下，不需要拆卸任何端接部件，只用扳手卡住中间框架的受力平面转动，就能完成张紧力的微调，大幅降低现场安装的调整难度。从安装边界来看，这款M12规格的螺丝扣，两端叉形接头的销孔同轴度公差控制在0.1mm以内，适配直径12mm的连接销轴，叉口的开档尺寸匹配常规8mm厚度的连接耳板，不会出现耳板插不进或者间隙过大导致的横向窜动问题；螺杆的有效调节行程覆盖了常规安装场景下的误差补偿范围，最小安装长度可以满足紧凑空间的安装需求，

　　最大伸长量下依然能保证每侧螺杆有足够的螺纹旋合长度，满足受力要求。实际使用中，这类开式结构相比闭式花兰，更方便日常巡检时检查螺纹的锈蚀、磨损情况，及时发现螺纹损伤的隐患，适合在露天、有一定腐蚀的环境下使用——当然设计时也考虑到了防松需求，调节到位后可以在螺杆和框架的旋合位置加装锁紧螺母，避免长期受振动载荷导致的螺纹回转松脱。很多刚入行的结构设计人员在选型这类张紧构件时，容易只关注额定载荷而忽略调节行程和安装边界，比如忽略两端叉头的转动角度范围，导致安装后接头别劲，额外产生弯曲应力，这款构件的叉形接头和螺杆之间采用活动铰接结构，允许接头在一定角度范围内摆动，能补偿安装面的角度偏差，避免螺杆受附加弯矩断裂。在功能特性上，整个构件的受力路径非常清晰：张紧力从一端叉头传入，通过螺杆传递到中间框架，再通过另一侧螺杆传递到另一端叉头，没有多余的传力零件，力流短且直接，受力过程中框架的开式结构不会产生额外的应力集中，框架两端的螺纹同轴度在加工时需要严格管控，否则转动调节时会出现卡滞、螺杆别劲的问题，建模过程中特意对螺纹旋合的间隙做了合理设置，既保证传动顺畅，又不会因为间隙过大导致张紧后出现晃量。在通讯塔的桅杆拉索固定场景里，这类螺丝扣可以用来调节每根拉索的张紧力，保证桅杆的垂直度；在小型输送线的皮带张紧结构里，也可以用这类构件作为张紧拉杆的调节部件，调整皮带的预紧力，避免皮带打滑；甚至在一些小型工装夹具的夹紧机构里，也能看到这类结构的变体，

　　通过螺旋副的转动提供稳定的夹紧力。不同于普通的螺栓连接，这类拉紧构件的核心作用不是刚性固定，而是提供可调节的张紧力，同时承受持续的轴向拉力，所以设计时螺纹的牙型选用普通三角螺纹，自锁性能好，不需要额外的防松结构也能在静载荷下保持张紧力，只有在振动明显的场景下才需要补充锁紧措施。从外形尺寸来看，中间框架的外径尺寸预留了足够的扳手夹持位，现场用普通活动扳手或者开口扳手就能完成调节，不需要专用工具，这也是考虑到户外施工时工具配备不全的实际情况；两端叉头的销孔做了倒角处理，现场穿销轴的时候更容易对位，不会因为毛刺或者锐角导致销轴卡滞。很多人会觉得这类构件结构简单，不需要精细化建模，但实际在做整机或者整体结构的三维装配时，如果忽略了这类张紧构件的安装尺寸、调节行程，很容易出现安装后调节空间不足，张紧度没法调到设计值的问题——比如设计时只算了最小安装长度，没算调节到最大张紧量时的构件总长度，导致安装后螺杆已经顶死，没法继续张紧，或者预留的空间太小，扳手没法伸进去转动调节框架，这些都是实际工程中经常碰到的问题，所以建模时完整还原了构件的所有外形细节、活动行程范围，方便设计人员在整体装配时做干涉检查，提前预留足够的操作空间和调节余量。
