摩托车节气门自动流量检测试验台结构

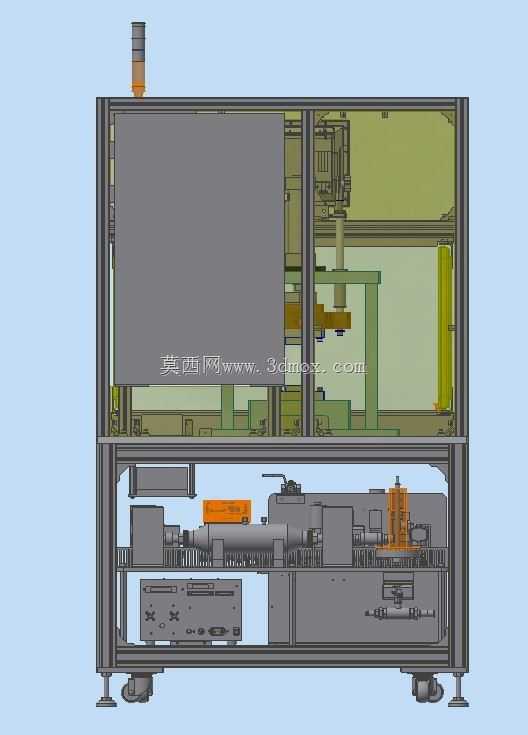

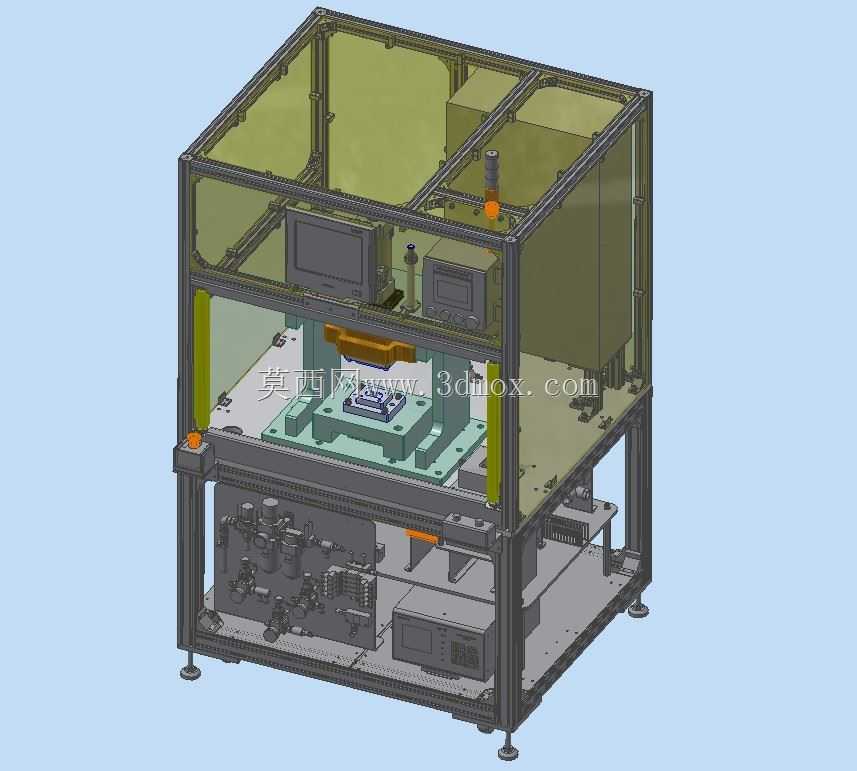

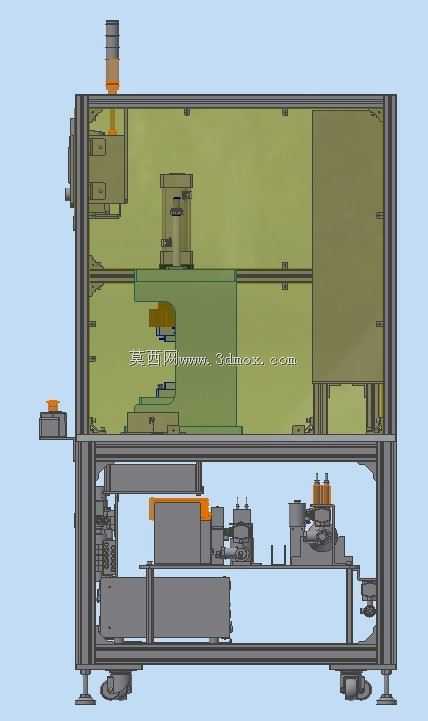

　　这款试验设备主要面向摩托车动力零部件生产环节的终检工序，针对节气门体的进气流量特性做自动化检测，替代传统人工手持流量计的检测方式，能在生产线旁或者实验室环境下完成批量工件的性能校验，适配不同规格的踏板、跨骑类摩托车节气门总成，不需要更换大量工装就能完成多型号切换，适配中小批量多品种的零部件生产检测需求。设备整体采用铝型材搭建框架主体，外层搭配透明亚克力防护板，既可以观察内部测试动作，也能避免测试过程中工件松动、管路崩脱带来的安全隐患，底部安装可调脚杯，可根据地面平整度调整设备水平度，保证内部气动元件、测试工位的安装精度不受地面倾斜影响，设备整体占地宽度约1.2米，深度约1米，高度约1.8米，安装时需要预留后侧0.5米的维护空间，

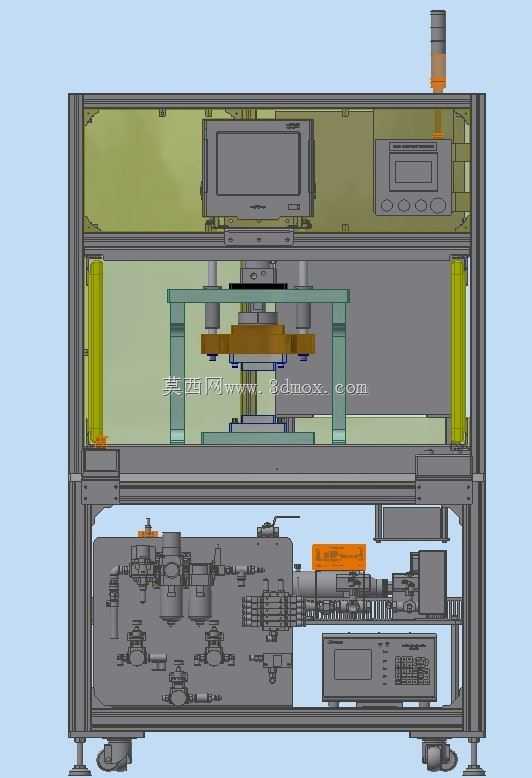

　　用于气路检修、电气元件更换，侧面不需要额外预留操作空间，所有操作按钮、人机交互界面都布置在设备前侧的操作区，操作人员站在设备正前方即可完成上下料、参数调取、测试启动的全流程操作。设备上层框架内布置测试执行工位，包含工件定位夹具、封堵执行机构、流量传感器安装位，夹具采用仿形定位块设计，根据节气门体的安装孔位做定位销布置，能保证工件装夹后进气道与测试气路的同轴度控制在0.1mm以内，避免对接错位带来的流量测试误差；封堵机构采用带缓冲的气缸驱动，封堵头选用耐油橡胶材质，接触工件时不会刮伤节气门壳体表面，同时能保证0.5MPa气压下的封堵密封性，不会出现漏气导致的测试数据偏差。设备中层布置人机交互组件，包含触控显示屏、操作按钮组，

　　显示屏可以实时显示当前测试的流量数值、压力曲线，自动判定工件是否合格，不合格项会直接标注偏差范围，方便操作人员快速识别不良类型；下层框架为电气与气路元件安装区，布置了调压阀、过滤器、电磁阀组、PLC控制模块、电源模块，所有气路管路都采用快插接头连接，布线时沿型材槽内走线，外部没有明露的管线，既避免管线被工件剐蹭破损，也方便后期维护时快速排查故障点。设计过程中优先考虑测试精度的稳定性，将流量传感器安装在距离测试工位进气端300mm的位置，避开气流紊流区，保证传感器采集到的气流数据为稳定层流状态下的数值，同时在气路中加装了稳压罐，抵消车间气源压力波动带来的测试影响，即使车间气源压力在0.4-0.7MPa之间波动，

　　设备内部测试气路的压力也能稳定在设定值的±1%范围内。设备的动作逻辑设计为闭环控制，工件装夹完成后按下启动按钮，首先由定位气缸夹紧工件，随后封堵机构前进对接节气门进气端与出气端，设备自动通入设定压力的压缩空气，模拟发动机不同工况下的进气负压，采集不同节气门开度下的流量数值，与内置的标准参数阈值做比对，测试完成后封堵机构退回，夹具松开工件，同时设备上的三色灯给出合格或者不合格的提示，整个测试循环耗时不超过15秒，能满足生产线每小时200件以上的检测节拍需求。考虑到车间环境的粉尘影响，设备的电气元件全部选用IP54以上防护等级的型号，散热风扇处加装防尘滤网，可定期拆卸清理，避免粉尘堆积在元件表面导致的散热不良、接触不良问题；亚克力防护门采用磁吸式设计，不需要工具就能快速拆卸，方便日常清理设备内部的工件碎屑、灰尘。
