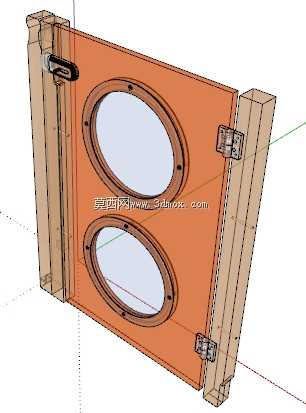

双圆观察窗嵌入式舱门结构设计

　　这款带双圆形观察窗的舱门结构，主要应用在需要兼顾封闭防护与内部工况可视需求的工业设备、特种舱体场景中，比如小型试验设备舱、环境模拟箱体、工业隔音操作间、特种柜体的检修开口位置，既能够实现舱体的封闭隔离，又可以不用开启舱门就直接观察内部的运行状态，减少频繁开门带来的工况波动、安全隐患或者能耗损失。

　　从实际使用的功能逻辑来看，该结构首先满足基础的防护密封需求，门板主体采用平板式钣金基材，边缘做折边加强处理，整体刚性足够承受常规舱内外的压差、日常开合的碰撞受力，不会出现大面积变形导致密封失效的问题。门板侧边配置的两组合页作为转动承载部件，安装位置分别靠近门板上下端，受力分布均匀，开合过程中门板不会出现下坠偏移，转动阻尼适中，长期使用也不会出现合页松动导致的卡滞问题。门板另一侧配置的按压式锁扣，闭合时可以提供足够的压紧力，让门板和门框之间的密封胶条保持均匀压缩，实现防尘、防溅、隔温或者隔音的密封效果，锁扣操作便捷，单手即可完成开合动作，不需要额外工具辅助。

　　设计过程中，观察窗的布局是核心考量点，两个圆形观察窗沿门板竖直方向居中排布，上下间距符合人体站立时的视线高度范围，不管是站立观察还是俯身查看下部区域，都能获得无遮挡的视野，避免单块大观察窗带来的门板强度下降问题，同时圆形窗体的结构应力分布更均匀，相比方形窗体不容易在边角位置出现应力集中导致的板材开裂、密封胶条脱开问题。每个观察窗都采用压圈式固定结构，透明视窗材质嵌入门板的预开孔内，通过内外两层环形压圈配合紧固件夹紧，中间加装密封胶圈，既保证视窗的固定强度，也避免视窗安装位置出现缝隙漏尘漏液的问题，后期如果视窗出现刮花、老化，只需要拆卸压圈即可快速更换，不需要整体更换门板，维护成本更低。

　　门框部分采用型材拼接结构，和舱体主体的安装边界做了适配设计，门框的安装面预留了标准的紧固件安装孔位，可以直接通过螺栓或者拉铆的方式固定在舱体的开口边缘，安装时不需要额外做复杂的现场裁切，适配常规的设备舱体开口尺寸。门板和门框之间的转动间隙控制在合理范围，既不会因为间隙过小导致开合时摩擦剐蹭，也不会因为间隙过大导致密封胶条压缩量不足，影响密封效果。门板的整体厚度根据使用场景的防护等级做了匹配，常规工业场景下的门板厚度可以满足一般的防碰撞、防护需求，如果是有更高强度要求的场景，也可以通过调整板材厚度、增加内部加强筋的方式提升整体刚性，不需要改动整体的安装尺寸和开合结构。

　　从安装边界的尺寸控制来看，该舱门的整体外轮廓尺寸适配常规的中小型设备舱开口，合页和锁扣的安装位置都没有超出门板的外轮廓范围，安装时不需要在舱体上预留额外的避让空间，周边的管线、结构件不会和开合过程中的门板、锁扣产生干涉。观察窗的有效通光直径经过优化，在保证门板强度的前提下尽可能扩大可视范围，环形压圈的宽度控制在最小合理值，不会过多遮挡观察视野。整体结构没有复杂的异形曲面，所有钣金件都可以通过常规的激光切割、折弯工艺加工完成，压圈、合页、锁扣都采用标准通用件，加工和采购成本可控，适合批量配套使用，也可以根据实际的舱体开口尺寸做等比例缩放调整，适配不同大小的安装需求。

　　在实际选型应用时，需要注意根据舱体的使用环境匹配对应的材质，比如潮湿腐蚀环境可以选用不锈钢板材做门板和门框，普通干燥室内环境可以选用冷轧钢板喷塑处理，透明视窗也可以根据需求选择钢化玻璃、亚克力或者PC耐力板，满足不同的抗冲击、耐温、透明度需求。密封胶条的材质也可以根据使用场景选择丁腈橡胶、硅橡胶等不同材质，适配耐油、耐高温、耐老化的不同要求，整体结构的模块化程度较高，各个部件都可以快速替换，不需要整体报废，全生命周期的使用成本更低。
