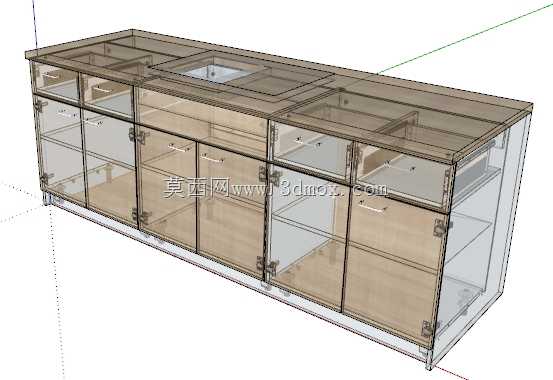

透明结构组合式厨房地柜三维设计

　　这款组合式厨房地柜的三维结构设计，核心围绕餐厨空间的落地储物需求展开，在结构布局上充分适配常规住宅厨房的操作动线，整体采用长条形横向排布的柜体组合形式，可直接贴合厨房墙面安装，无需额外预留过多侧边操作间隙，适配大多数平层住宅的厨房开间尺寸。从结构拆解来看，柜体采用模块化单元拼接设计，每个独立储物单元都设置了独立的柜门与内部层板结构，其中靠近操作区的单元预留了嵌入式厨电的安装空位，可直接嵌入台下盆、嵌入式电磁炉或者小型消毒柜等常用厨电，安装边界预留了标准的管线走位间隙，避免后期安装时出现管线与柜体结构干涉的问题。柜门部分采用透明面板搭配金属合页的结构设计，透明面板可让使用者无需开门就快速定位内部存放的厨具、食材储备位置，

　　减少开门翻找的操作步骤，金属合页选用常规的阻尼缓冲款安装位，建模时预留了合页的安装沉孔与调节间隙，可直接适配市面上主流的橱柜五金配件，无需二次开孔修改。内部储物空间做了分层设计，不同单元的层板高度可根据存放物品的尺寸灵活调整，靠近外侧的单元设置了高瓶存放区，可容纳大桶食用油、tall 款调味瓶等较高的餐厨用品，靠近内侧的单元做了矮层板设计，适合存放碗碟、小型厨具等尺寸偏矮的物品，空间利用率比常规固定层板柜体提升近三成。设计过程中充分考虑了厨房场景的使用特性，柜体底部预留了100mm的踢脚间隙，既可以避免日常打扫时清洁工具磕碰柜门，也能预留地面管线的走位空间，柜体顶部的台面安装位做了找平结构设计，可直接适配石英石、

　　不锈钢等常见材质的厨房台面，台面与柜体的连接位预留了密封胶的打胶间隙，避免后期使用时水渍渗入柜体内部造成结构受潮变形。从安装适配性来看，这款柜体的整体长度可根据实际厨房开间做模块化增减，每个独立单元的连接位都设置了标准的螺栓连接孔位，现场安装时可根据实际墙面尺寸灵活调整组合长度，无需对柜体主体做大规模裁切。柜体的深度采用常规橱柜的600mm标准深度，既可以保证台面前沿有足够的操作空间，也不会因为柜体过深导致内部物品拿取不便，柜门的开启角度预留了165度的开启空间，完全打开时不会遮挡旁边的操作区域，也不会因为开门角度过小导致内部深处物品拿取困难。在结构强度设计上，柜体的框架采用加厚板材拼接结构，

　　每个单元的承重可满足常规餐厨储物的承重需求，层板的支撑位做了加强筋结构，即使存放较重的锅具、储备粮等物品也不会出现层板弯曲变形的问题。透明柜门的边框采用窄边设计，在保证结构强度的同时尽可能提升可视区域面积，让内部储物空间的可视范围最大化，同时窄边框设计也能适配现代、简约、工业风等多种厨房装修风格，不会出现风格突兀的问题。建模过程中对所有五金安装位都做了精准的尺寸匹配，合页、拉手、层板托等配件的安装孔位都按照行业通用标准尺寸预留，生产加工时可直接根据模型数据开料打孔，无需二次测量调整，能有效降低生产加工的误差率，缩短现场安装的调试时间。柜体的背部预留了插座开孔与管线走位槽，可方便厨房内的厨电插座、上下水管线从柜体背部穿出，不会出现管线挤压柜体导致安装不贴合墙面的问题，管线槽的位置做了圆角处理，避免穿线时划伤管线外层绝缘层，提升使用过程中的安全性。
