双拼式墙面装饰壁画安装框架结构设计

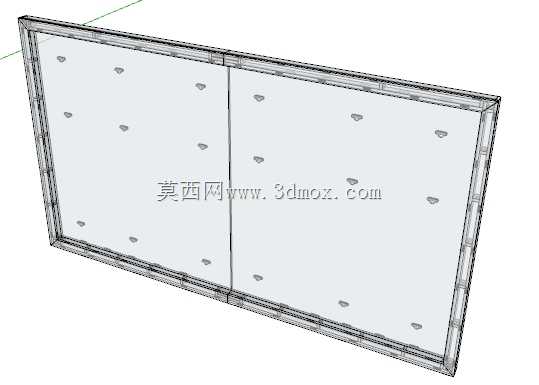

　　日常做商业空间、办公场景的墙面装饰配套结构设计时，这类双拼式壁画安装框架是很常用的构件，很多人做设计时容易忽略安装边界和后期维护的问题，要么框架做的太厚重突出墙面太多影响整体美观，要么固定点位排布不合理导致长期使用后面板变形翘边，反而破坏了装饰面的整体平整度。这个框架的设计思路完全围绕墙面装饰的实际使用需求展开，首先是整体采用双块面板拼接的形式，单块面板的尺寸控制在单人可独立搬运安装的范围内，不需要借助大型吊装设备，普通装修施工人员就能完成上墙作业，大幅降低了现场施工的难度和人工成本。框架的外边框采用等截面的薄壁型材拼接，型材的截面做了内嵌式的卡槽设计，装饰面板可以直接嵌入卡槽内完成固定，不需要额外打胶或者使用外露的固定件，

　　从正面看不到任何连接结构，保证了装饰面的完整视觉效果。框架背面的固定点位做了均匀排布，每个点位的位置都经过受力核算，对应墙面安装时的膨胀螺栓固定位置，点位之间的间距控制在合理范围内，避免因为间距过大导致框架中部受自重影响出现下挠变形，同时每个固定点位都预留了微小的调节余量，安装时可以微调框架的水平度和垂直度，降低对墙面基层平整度的要求，哪怕墙面有轻微的不平整，也能通过点位调节保证最终装饰面的平整对齐。两块面板拼接的位置做了隐藏式的拼缝结构，拼接处的边框型材做了互相咬合的企口设计，安装完成后拼缝宽度控制在1mm以内，从正面几乎看不到明显的拼接缝隙，不会破坏整幅壁画的视觉完整性，同时企口结构也能避免两块面板因为安装误差出现高低差，

　　保证整个装饰面处于同一平面上。框架的整体厚度做了严格控制，安装完成后突出墙面的尺寸很小，不会给空间带来突兀的凸出感，适配大多数室内墙面装饰的厚度要求，不管是用在办公空间的文化墙、商业门店的品牌形象墙，还是公共区域的装饰背景墙，都能和周边的墙面装修风格适配。框架内部还预留了足够的空腔，如果后续需要在壁画背后加装照明灯带、小型显示模块或者其他配套功能件，不需要额外破坏框架结构，直接在空腔内布线安装即可，给后期的功能升级预留了足够的操作空间。从安装边界来看，框架的外轮廓尺寸和常规的墙面预留安装位匹配，安装时只需要按照框架背面的固定点位在墙面上标记钻孔位置，打入膨胀螺栓后将框架挂装固定即可，不需要对墙面进行大范围的开槽或者改造，

　　对原有墙面的破坏程度很低，哪怕是已经完成装修的墙面也可以进行加装作业。框架的型材连接位置都采用了内置的角码进行固定，连接强度足够支撑装饰面板的长期荷载，不会因为长期使用出现连接松动、框架散架的问题，同时角码都是隐藏在型材空腔内部，不会外露影响外观效果。在做这类结构的三维建模时，需要特别注意型材拼接处的干涉检查，尤其是企口拼接的位置，要预留合理的安装公差，避免现场安装时出现两块面板卡接不上的问题，同时固定点位的位置要和常用的膨胀螺栓安装尺寸匹配，不能出现点位距离墙面边缘太近导致钻孔时破坏墙面结构的问题。另外还要考虑后期维护的便利性，面板采用嵌入式安装的方式，后续如果需要更换壁画内容或者检修背后的线路，只需要从侧面将面板从卡槽中抽出即可，不需要把整个框架从墙面上拆下来，大幅降低了后期维护的难度和成本。很多同类产品在设计时只考虑了外观效果，忽略了结构受力和安装便利性，要么安装过程复杂需要多个人配合，要么使用一段时间后就出现面板变形、拼缝变大的问题，这个框架的设计在外观简洁的前提下，把结构受力、安装便捷性、后期维护性都做了充分的考量，适配绝大多数室内墙面装饰的应用场景，不管是小幅的装饰壁画还是大尺寸的背景墙面，都可以通过调整单块面板的尺寸和固定点位的排布来适配，结构的通用性很强。
