通讯用PCB电子设备塑料防护外壳结构

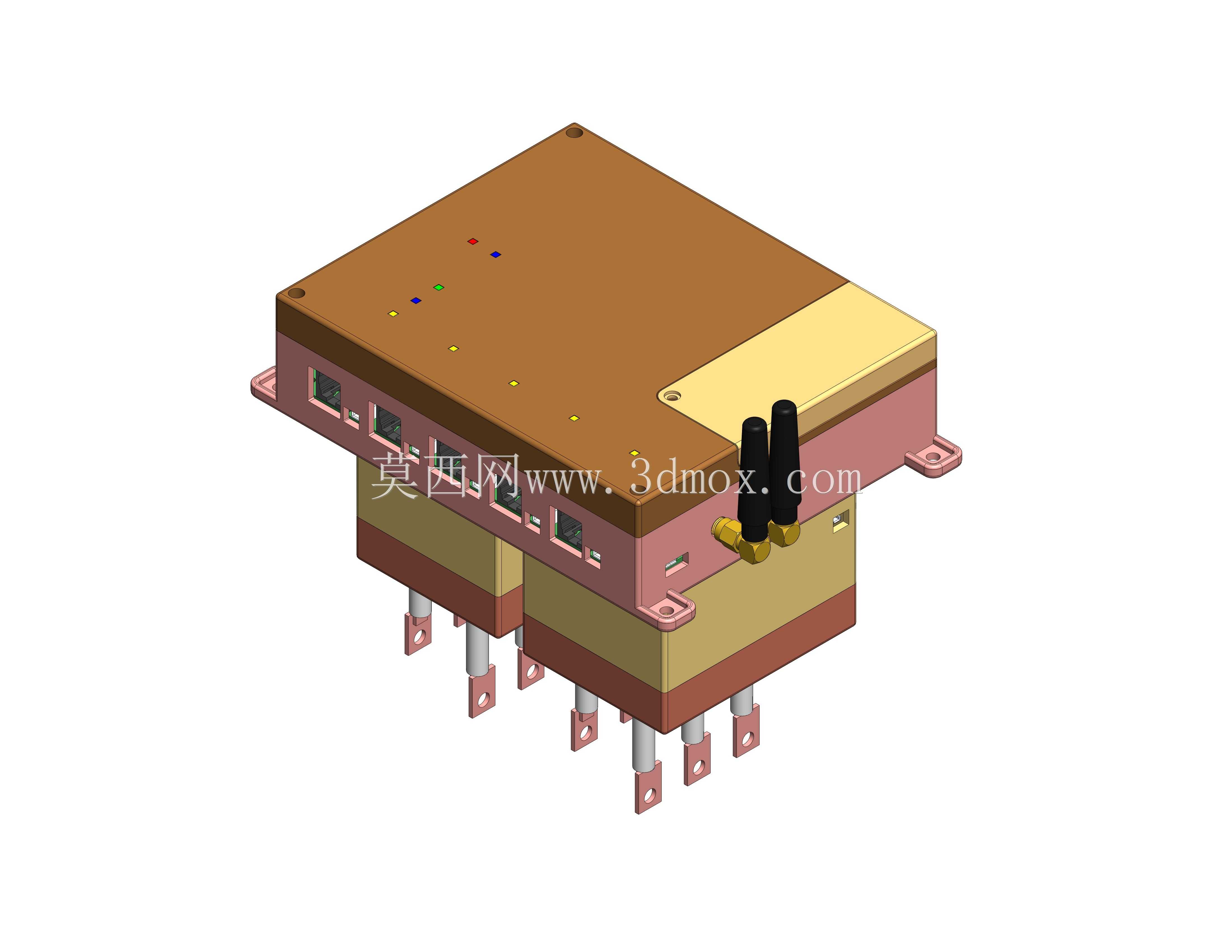

　　做通讯类板卡防护结构设计快十年，这类叠层安装的PCB塑料外壳是工业通讯模组里最常见的防护载体，平时做项目选型、改结构的时候经常碰到类似需求。先从实际安装场景说，这类外壳主要用在工业控制柜内部的板卡集成、分布式通讯采集节点、嵌入式信号转换模组上，因为安装空间往往是叠层排布的柜内导轨或者背板插槽，所以外壳的安装边界设计得非常克制，底部伸出的插针式定位柱刚好对应背板的接插件孔位，侧边带安装孔的固定耳能直接锁在机柜安装梁或者相邻模组的对接位上，不会额外占用横向的排布空间，多模组并排安装的时候，相邻壳体之间不会出现干涉，固定耳的沉孔深度刚好能容纳M2.5的盘头螺丝，锁附后螺丝头不会突出壳体表面，避免刮蹭相邻的板卡线路。

　　从功能特性上看，这个壳体采用上下扣合的叠层结构，主体用阻燃ABS注塑成型，表面做了细磨砂处理，既能减少日常运维时的指纹残留，也能在一定程度上提升壳体的表面绝缘性能，避免柜内凝露导致的表面爬电问题。壳体顶部预留了多组状态指示灯的透光孔位，孔径刚好匹配3mm直径的直插LED灯珠，孔位排布按照电源、通讯、信号、故障四个常规状态位做了等距排布，组装的时候不需要额外做灯位的导光结构，灯珠直接从孔位露出就能直观看到设备运行状态，减少了额外导光柱的零件成本。壳体侧面预留了两组射频天线的安装位，采用黄铜嵌件预埋在注塑壳体内，天线接头拧入的时候不会因为反复拆装导致塑料柱滑牙，接头的突出高度控制在15mm以内，不会超出壳体顶部的最高平面，避免叠层安装的时候顶到上层板卡的底部元件。

　　接口侧的设计也完全贴合工业通讯板卡的常用配置，依次排布了电源接口、总线通讯接口、信号输入输出接口的避让槽，槽位的边缘做了0.3mm的倒角，对接插头插入的时候不会被壳体边缘卡滞，接口槽的位置公差控制在±0.1mm，和PCB上的插座位置完全对齐，不会出现插头插歪导致的针脚弯曲问题。壳体内部做了多组十字形的支撑柱，支撑柱的高度刚好和PCB板的安装高度匹配，柱顶做了0.2mm高的定位凸台，PCB上对应的定位孔套入凸台后，用自攻螺丝就能直接把PCB锁在支撑柱上，不需要额外增加铜柱等隔离零件，既减少了装配工序，也能控制壳体内部的净空高度，保证板上最高的元件比如电容、芯片散热片和壳体内壁之间保留至少1mm的安全间隙，避免元件受压损坏，同时也预留了足够的空气流通空间，帮助板卡工作时的热量自然散出。

　　设计思路上，这个壳体没有做多余的异形曲面，所有的拔模斜度都控制在1.5度，注塑生产的时候脱模顺畅，不会出现表面拉伤的问题，壳体的壁厚均匀控制在2mm，既保证了足够的结构强度，日常拿取、安装的时候不会因为轻微挤压出现变形，也不会因为壁厚不均导致注塑成型时出现缩痕、翘曲的问题。上下壳的扣合位采用周向的卡扣结构，卡扣的扣合量设计在0.5mm，装配的时候不需要借助工具，手动按压就能把上下壳扣紧，后期需要检修板卡的时候，用平口螺丝刀撬动侧边的卡扣让位槽就能轻松拆开，不会把卡扣撬断。底部的插针式定位柱做了加强筋连接，插针的长度刚好满足背板接插件的插入深度要求，插针根部的圆角过渡能减少应力集中，多次插拔的时候不会出现根部断裂的问题。另外壳体上的黄色标识区域是预留的标签粘贴位，表面做了晒纹处理，标签粘贴后不会轻易起翘脱落，方便现场运维的时候标记设备地址、通讯参数等信息。

　　从安装边界尺寸来看，整个壳体的长宽尺寸控制在标准工业通讯模组的通用尺寸范围内，适配市面上多数的标准背板插槽，整体高度根据叠层安装的间距做了优化，多模组叠装的时候，上下壳体之间保留有2mm的通风间隙，不会因为紧密贴合导致热量积聚。固定耳的位置和同规格的通用壳体完全兼容，替换旧壳体的时候不需要重新在机柜上打孔，直接替换就能完成安装，降低现场改造的工作量。壳体的所有外露边缘都做了R0.5的圆角处理，安装操作的时候不会划伤操作人员的手部，也不会刮损柜内的连接线材。
