直径4.6米十二边形旋转托南特平台结构

　　这款直径4.6米的十二边旋转平台，核心应用在展会动态展示、演播厅场景转台、工业工位回转输送这类需要大承载面平稳回转的场景，区别于常规圆形转台，十二边的外轮廓更适配方形展位、模块化舞台的拼接需求，不会出现圆形台边缘和方形场地难以贴合留缝的问题，现场搭建时能直接和周边的固定平台、走道板齐平衔接，减少现场裁切调整的工作量。

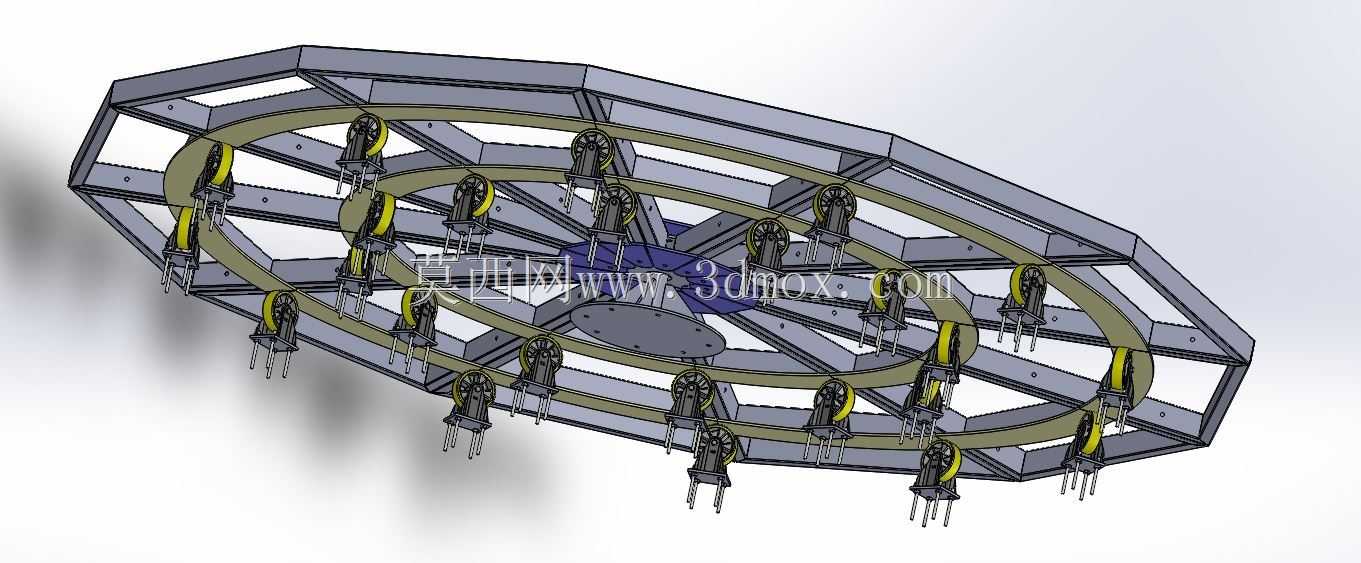

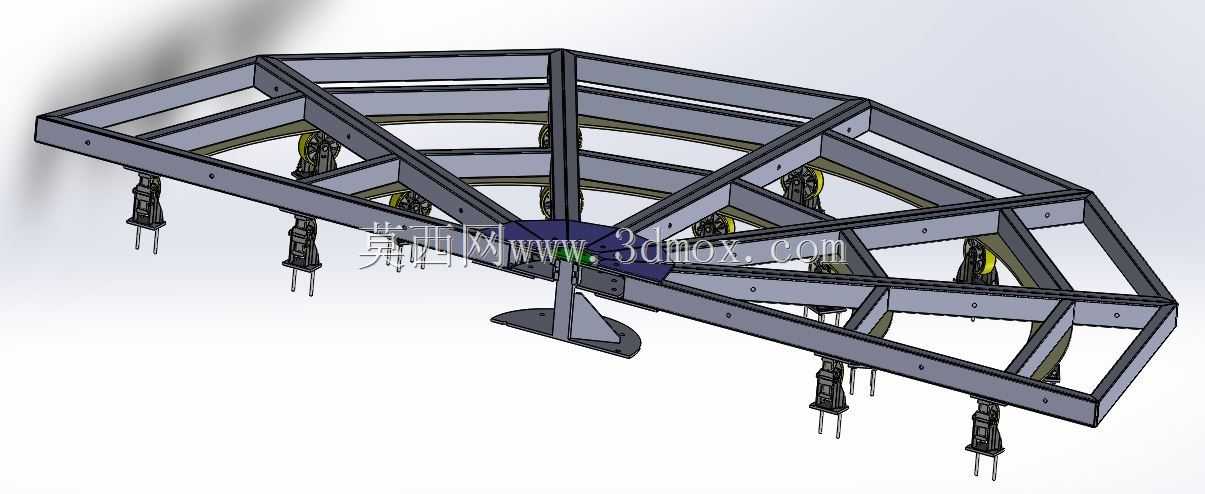

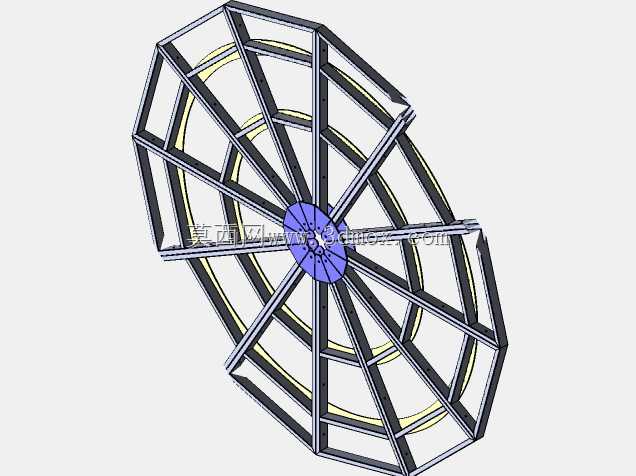

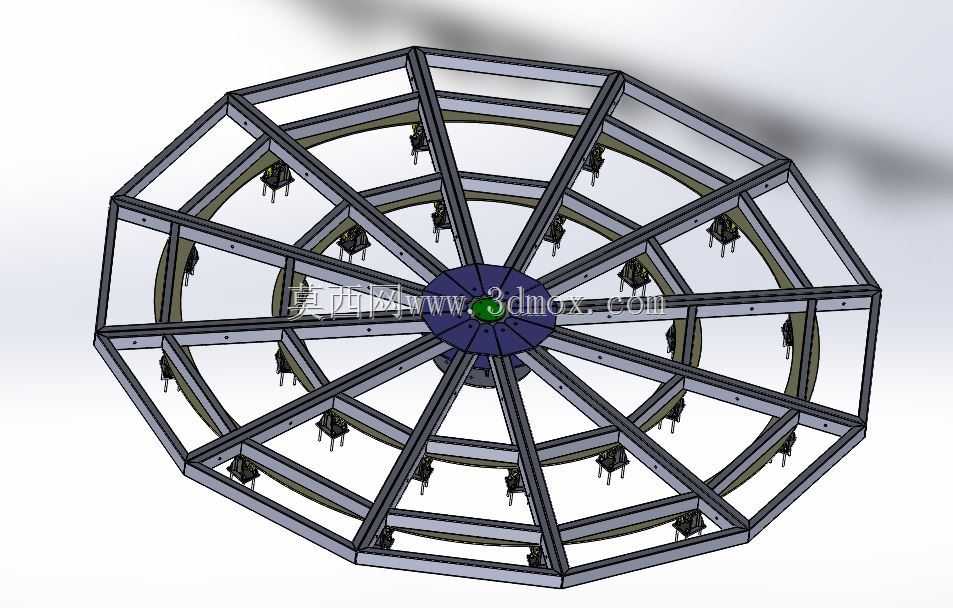

　　从结构设计逻辑来看，整体采用辐射式主梁搭配环形圈梁的框架形式，中心位置设置回转支撑安装座，十二根主辐射梁从中心座向外延伸至十二边形的各个角点，两道环形圈梁分别布置在半径约1.2米、2.1米的位置，把辐射梁连接成整体受力体系，每根辐射梁和圈梁的连接节点都设置了角撑加固，避免框架受偏载时出现节点变形。框架主体采用标准矩形型钢焊接成型，所有型钢的拼接位置都做了切角贴合处理，焊接处预留了焊接收缩余量，防止焊接后框架整体翘曲，影响台面的平面度。

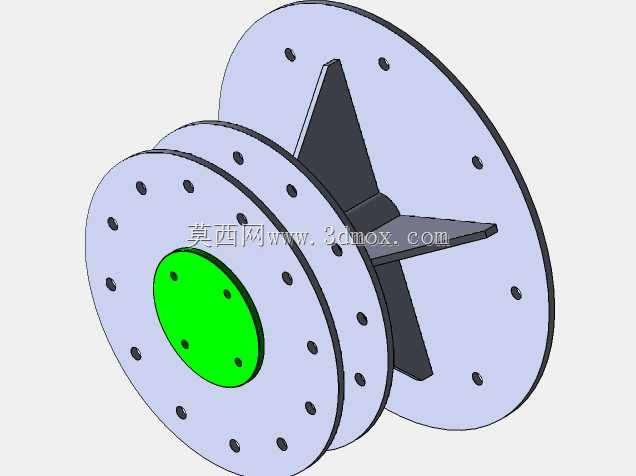

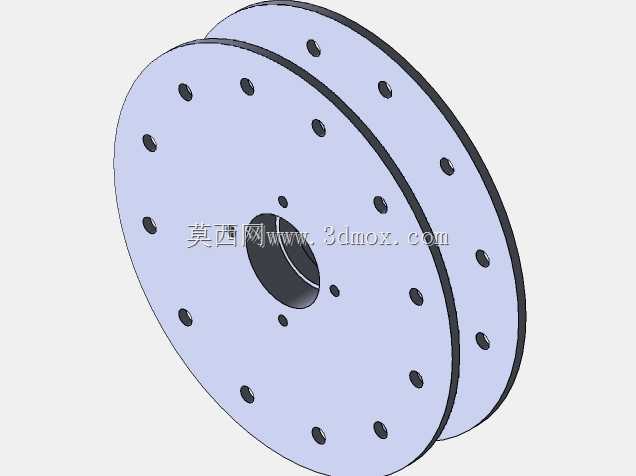

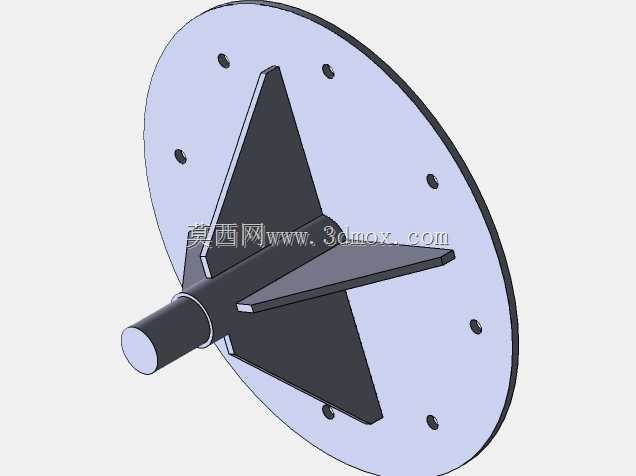

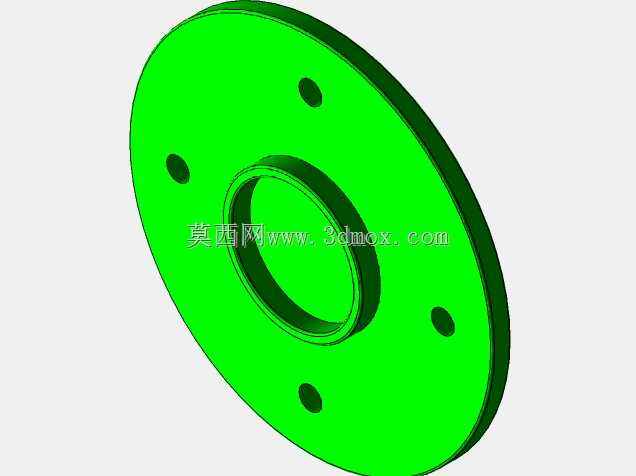

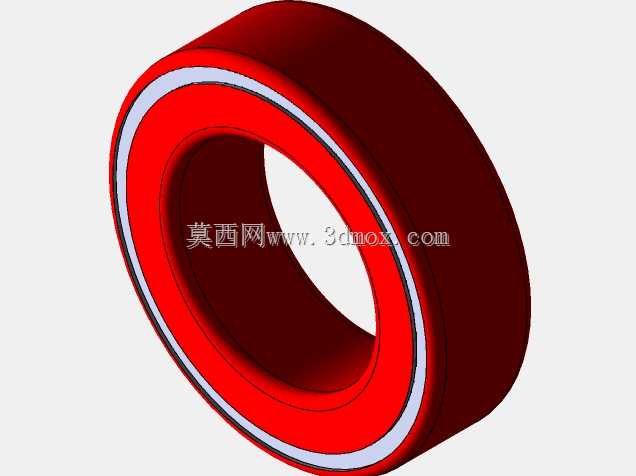

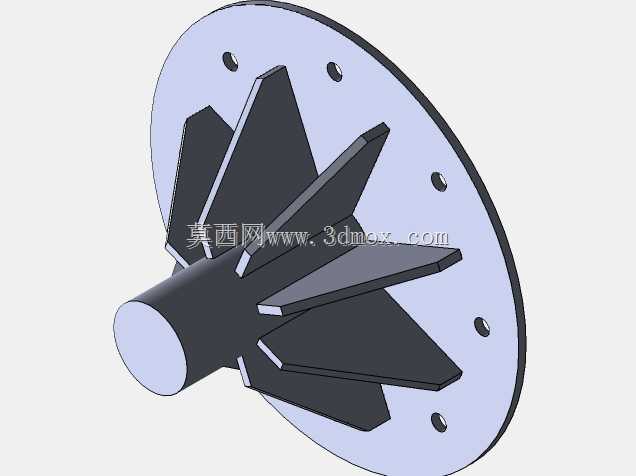

　　中心回转部位的安装座做了加厚法兰设计，法兰面预留了和标准回转支撑匹配的螺栓孔位，可适配外齿式、内齿式不同驱动形式的回转支撑，安装时只需要将回转支撑的内圈或外圈通过螺栓固定在中心座上，另一端连接底部固定基座即可，中心位置预留了穿线孔，方便给台面上的展示设备、灯光线缆走线，避免回转过程中线缆缠绕扯断。

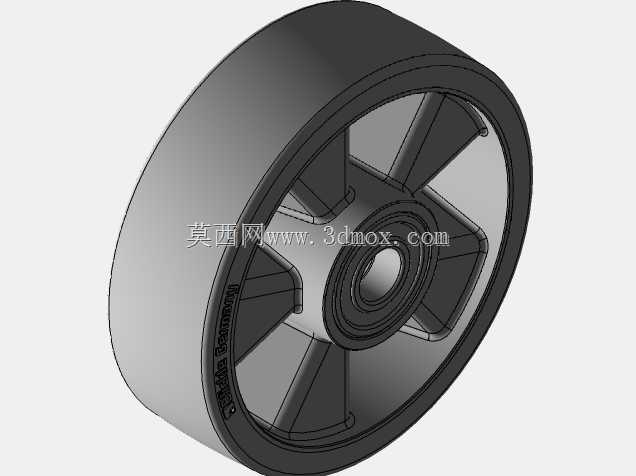

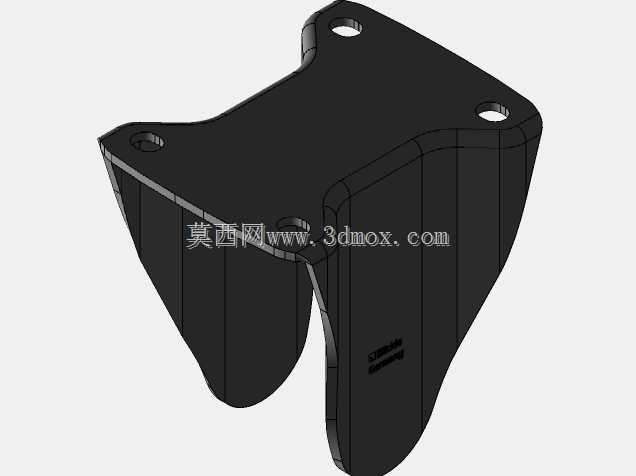

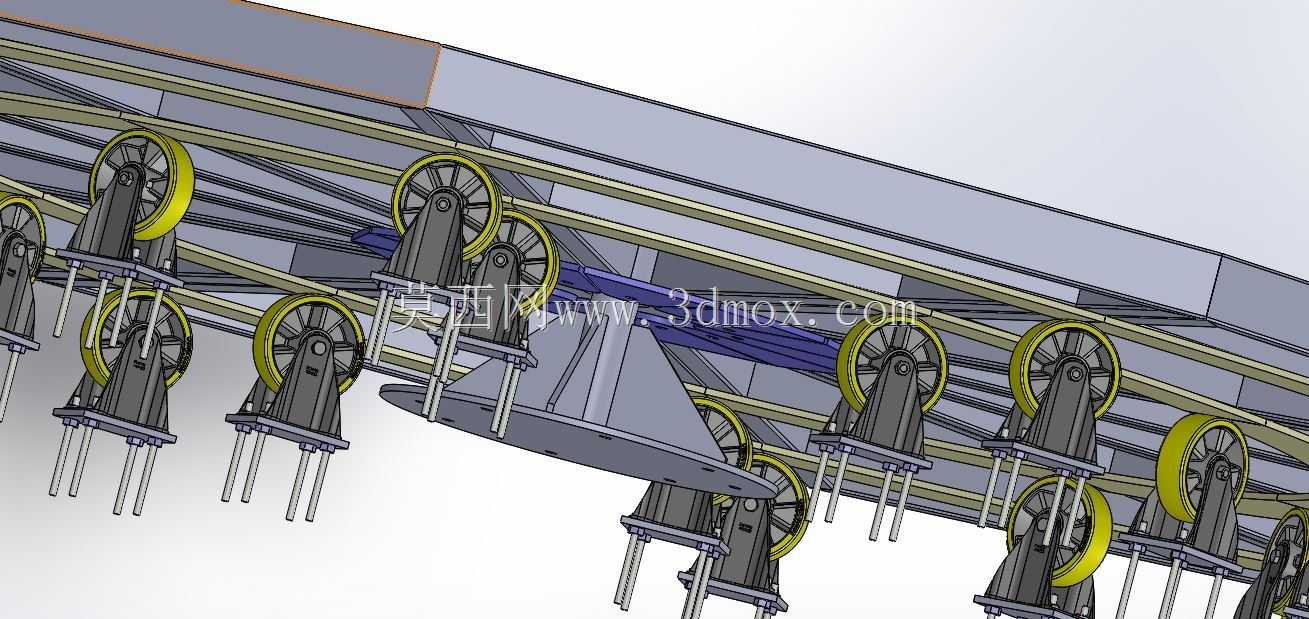

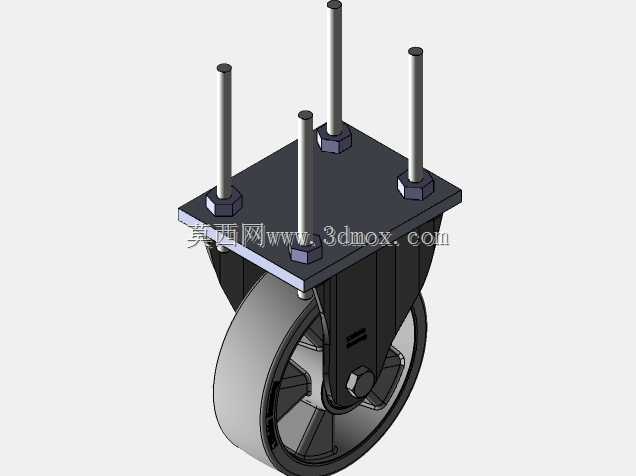

　　框架的每个边梁上都预留了台面安装孔位，可根据使用场景铺设钢板、防滑铝板、木质舞台板不同材质的台面，孔位采用长圆孔设计，补偿台面加工和框架焊接的尺寸误差，安装时不需要现场重新打孔。每个角点位置都设置了可调支撑脚的安装位，当平台作为固定工位转台使用时，可安装可调脚杯调整整体水平度，抵消地面不平整带来的回转卡顿问题；如果需要移动使用，也可以在角点位置替换安装脚轮，方便整体转场移动。

　　从受力角度考虑，这种辐射加环梁的结构形式，能让台面上的载荷通过辐射梁直接传递到中心回转支撑，环形圈梁则起到分散局部载荷的作用，当台面上出现偏载，比如单侧放置较重的展示设备时，载荷会通过相邻的辐射梁和圈梁分散到整个框架，避免单根梁受力过大出现弯曲变形。经过受力校核，在均布载荷工况下，这款平台每平米可承载不低于200kg的重量，完全满足常规展品展示、人员站立、轻型设备放置的需求，回转过程中运行平稳，不会出现明显的晃动和顿挫。

　　设计时特意将十二边形的对边尺寸控制在4.6米，这个尺寸刚好适配标准货运车辆的厢体内宽，整体框架焊接完成后不需要拆分就能直接装车运输，到现场后只需要安装中心回转支撑、驱动装置和台面即可，大幅减少现场安装的工作量，也避免了现场拆分拼接带来的安装误差。框架所有型钢表面都预留了喷涂处理的工艺余量，后期可根据使用场景做喷塑、喷漆、镀锌不同的表面处理，适应室内展会、户外演出、工业车间不同的使用环境，防止长期使用出现锈蚀问题。

　　在驱动适配方面，中心回转座的周边预留了驱动电机的安装支架位，可根据转速需求搭配不同减速比的减速电机，通过齿轮和回转支撑的齿圈啮合驱动，转速可在0.1转到1转每分钟之间调整，满足展示场景慢转、工位转台快转的不同需求，驱动位置预留了检修口，后期维护时不需要拆开整个台面就能对驱动装置、回转支撑进行润滑和检修。
