自行车车把外卖餐盒饮品挂载支架设计

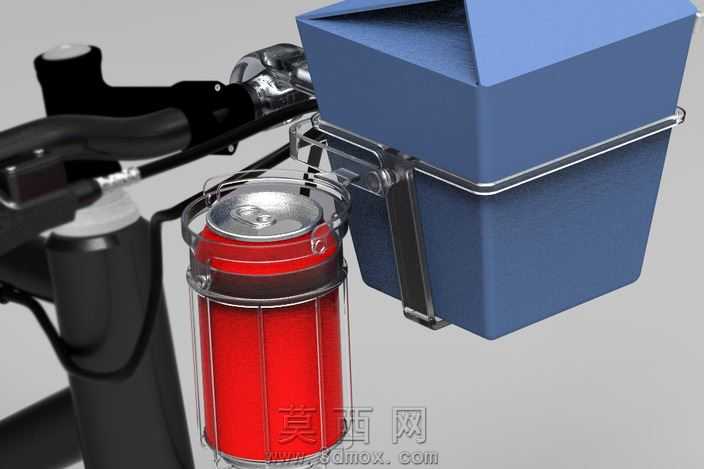

本作品为适配自行车车把使用的外卖餐食与饮品一体化挂载支架，整体采用三维参数化建模完成全结构设计，建模过程中对车把安装位的夹持结构做了适配性优化，预留了通用管径的调节余量，可适配多数常规城市自行车、电动自行车的车把管径尺寸。模型渲染阶段采用写实材质方案，金属支架部分赋予哑光磨砂金属材质，还原不锈钢冲压件的真实质感，表面添加细微的使用划痕与颗粒纹理提升真实度；蓝色餐盒部分采用硬质哑光塑料材质，模拟商用外卖打包餐盒的磨砂聚丙烯质感，边缘做了微小的圆角处理避免尖锐棱角；红色饮品罐部分采用亮面金属搭配透明塑料封层，还原罐装饮品的金属光泽与顶部拉环的细节结构，罐体表面的金属反光与环境映射经过多次参数调整，达到接近实物的渲染效果。结构设计上，支架分为两个独立挂载单元，靠车把内侧的单元为环形弹性杯架，采用多根竖向金属条搭配上下两道环形固定箍的结构，可稳定容纳标准尺寸的罐装饮品，弹性结构可适配不同直径的杯体，避免骑行过程中饮品晃动脱落；靠外侧的单元为方形餐盒托架，采用L型金属托臂搭配上部弹性绑带的结构，可承托方形外卖餐盒，托臂底部做了承托翻边，防止餐盒下滑，上部的弹性绑带可固定餐盒上部，应对骑行过程中的颠簸路况。整体设计思路围绕骑行场景下的便携外卖携带需求展开，兼顾安装便捷性与挂载稳定性，两个挂载单元采用模块化设计，可根据使用需求单独安装或组合使用，夹持结构采用快拆式螺丝固定，无需额外工具即可完成安装与拆卸，支架整体做了轻量化处理，在保证结构强度的前提下尽可能减少自重，避免增加骑行负担，所有棱角位置均做了圆角钝化处理，避免使用过程中划伤使用者或勾挂衣物。
