74度锥面JIC回转液压软管接头结构

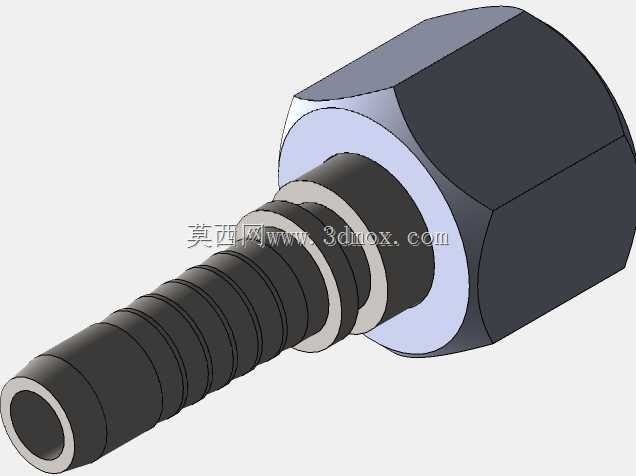

　　在液压系统管路布设场景中，这类带74度JIC锥面密封的回转式软管接头，是解决管路相对转动工况下密封可靠性的核心连接件，常见于工程机械作业属具管路、机床液压站摆动回路、自动化设备旋转执行机构的供油管路中，适配有相对角位移的液压油输送场景，避免软管在部件往复转动过程中出现扭曲、憋压、接头密封面偏磨泄漏的问题。从结构设计逻辑来看，接头一端采用外六角扳拧结构，六角对边尺寸按照常规液压管路安装的扳手操作空间预留，安装时可通过标准开口扳手或套筒施加额定拧紧力矩，不会出现扳拧空间不足导致的安装打滑、棱边磨损问题；六角段内侧的74度外锥密封面，加工时严格控制锥面粗糙度与圆度公差，可与配套的JIC内锥接头形成金属硬密封，

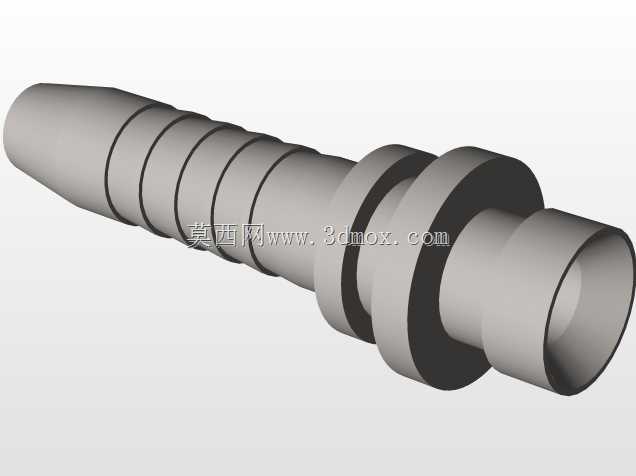

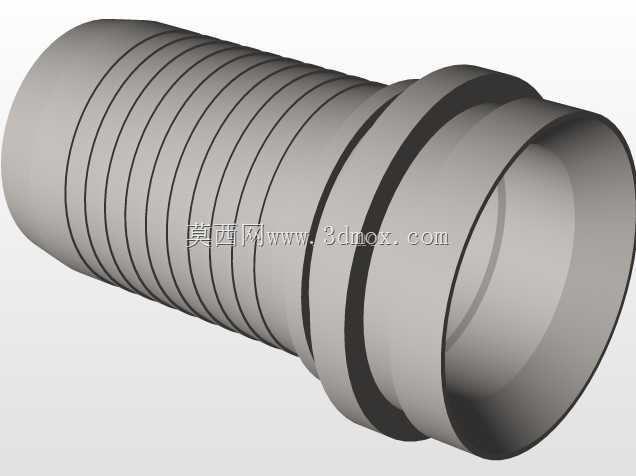

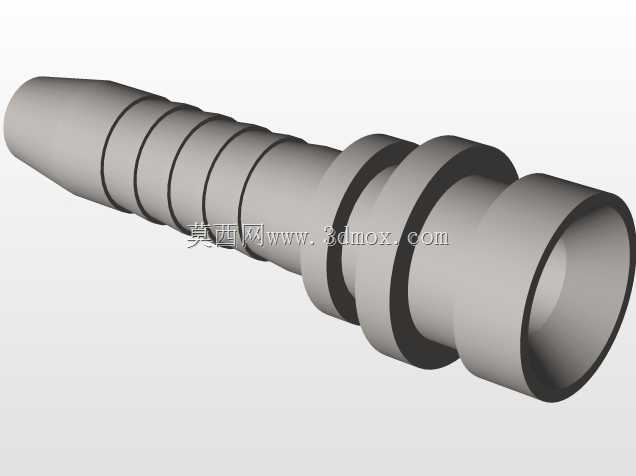

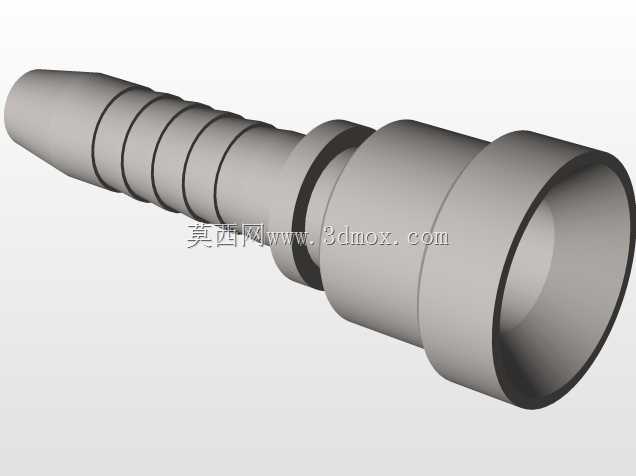

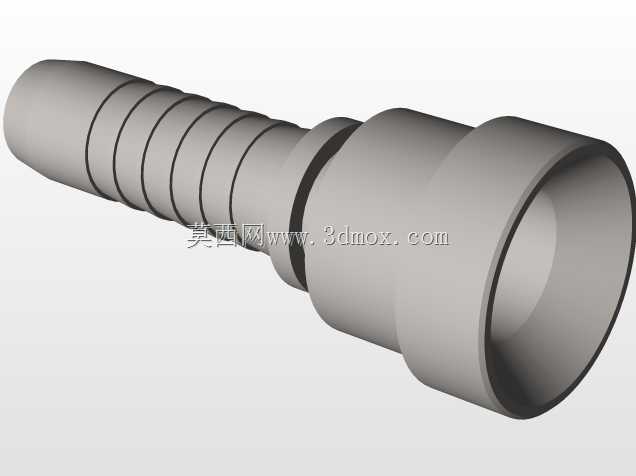

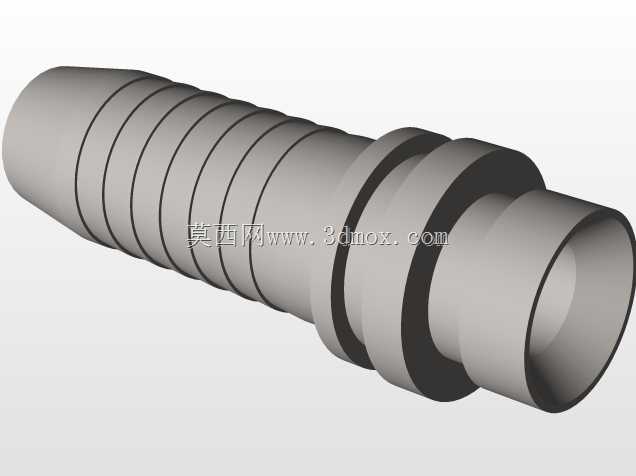

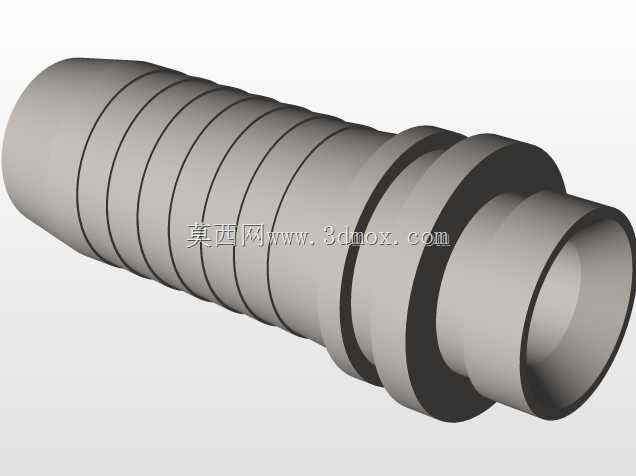

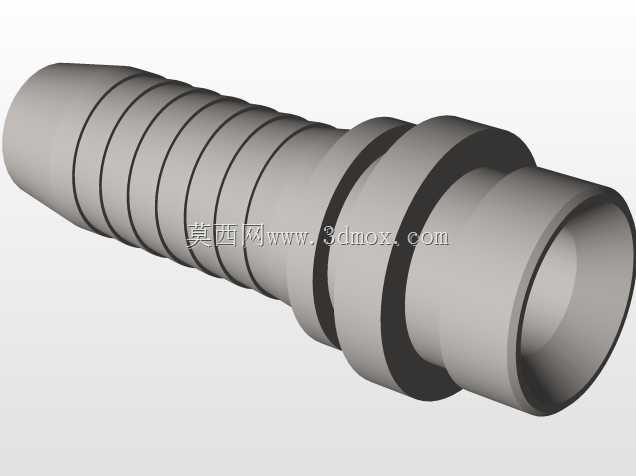

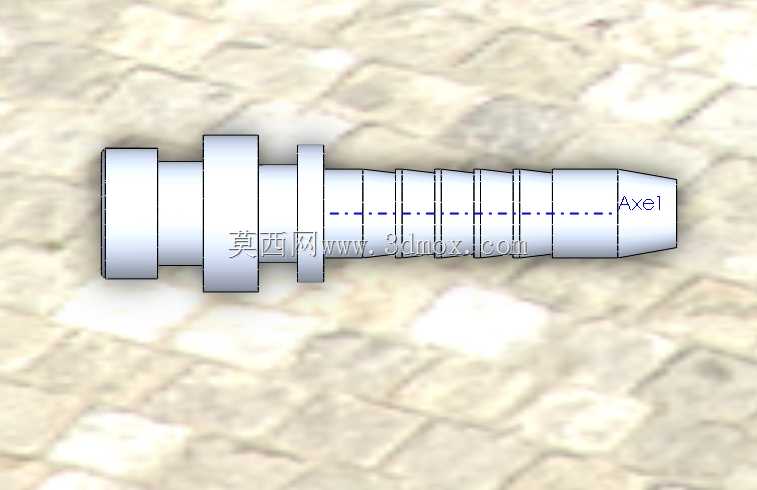

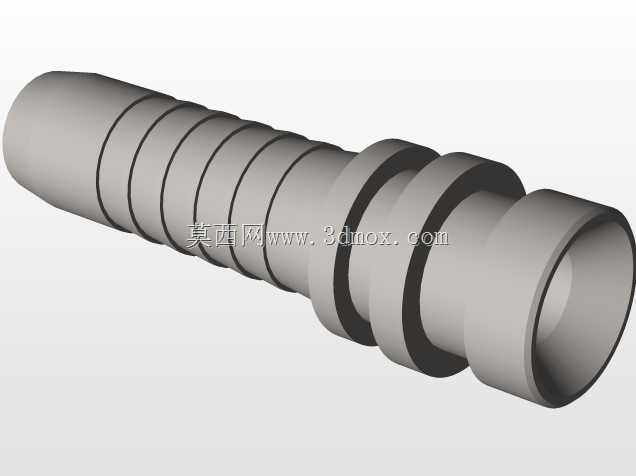

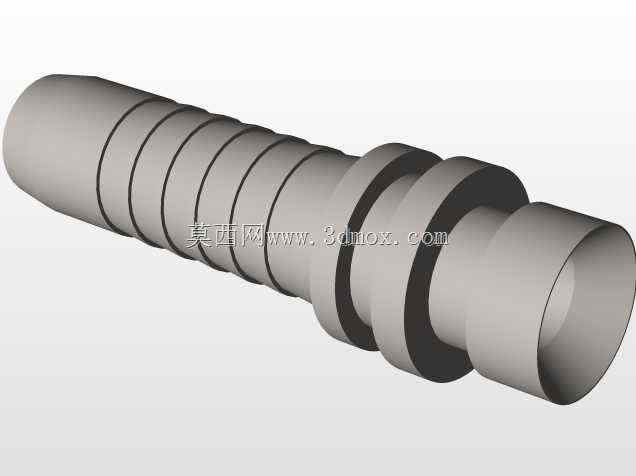

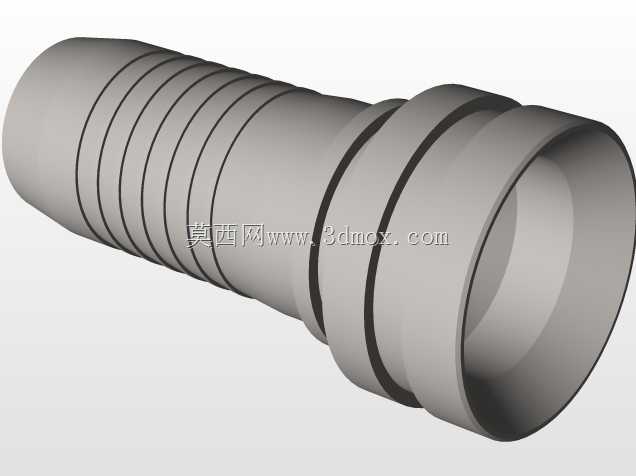

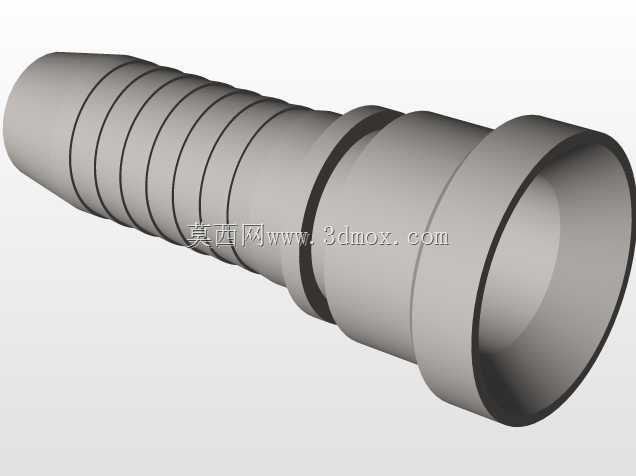

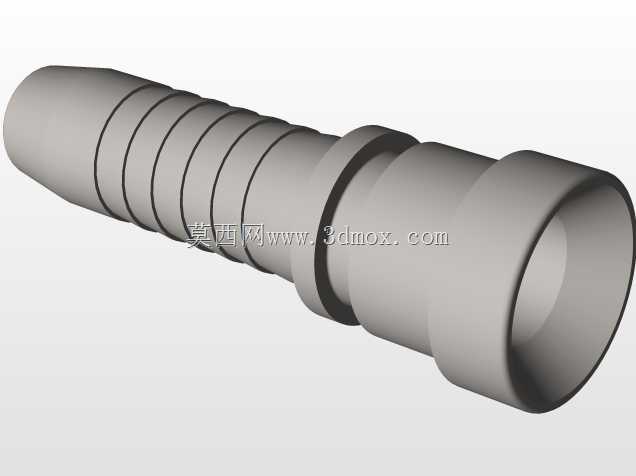

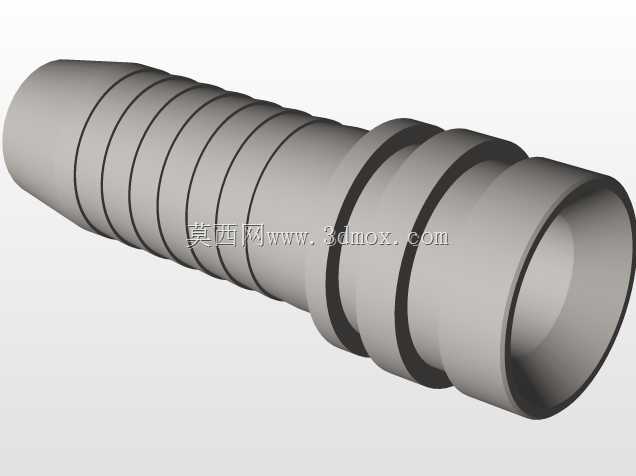

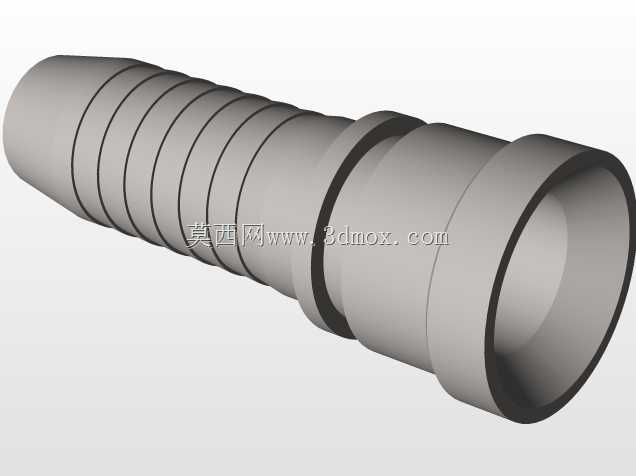

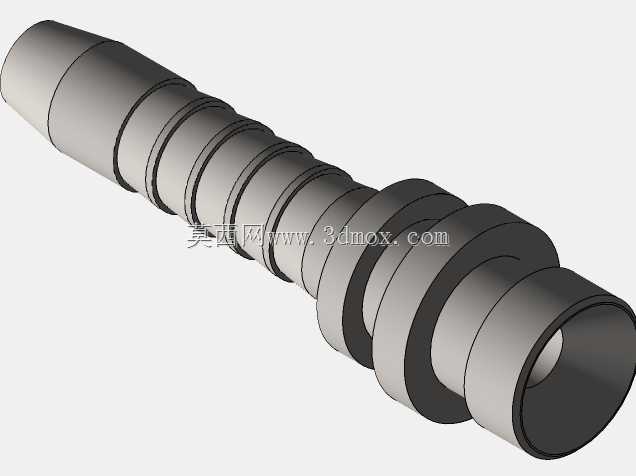

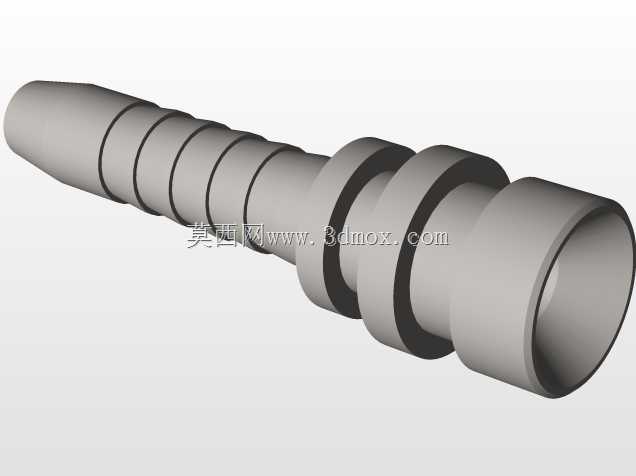

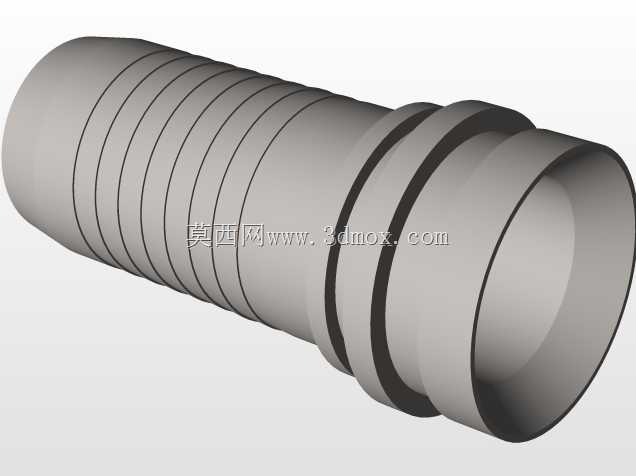

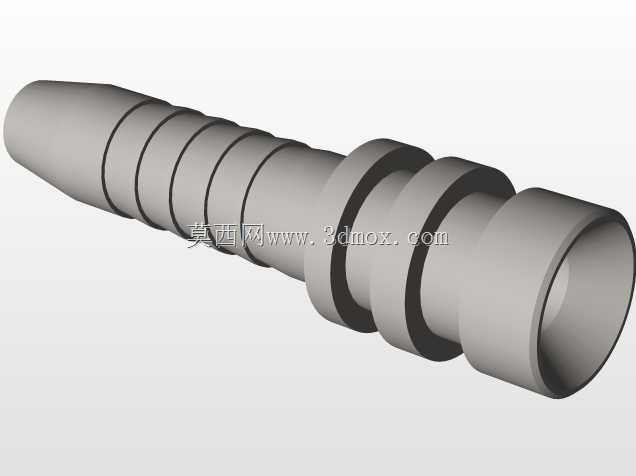

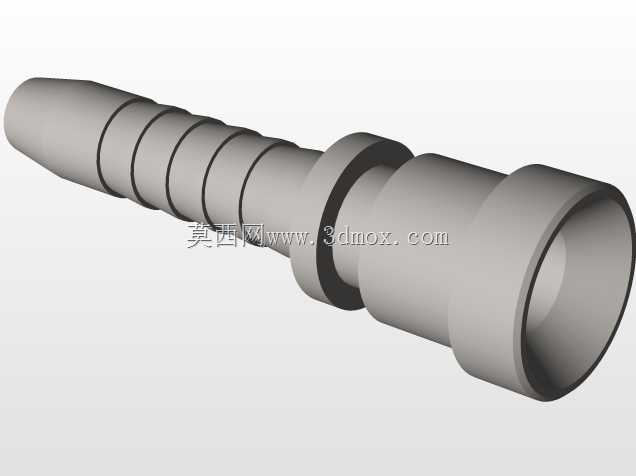

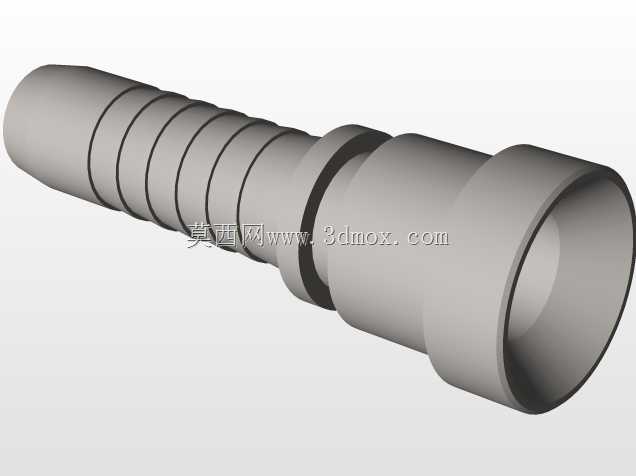

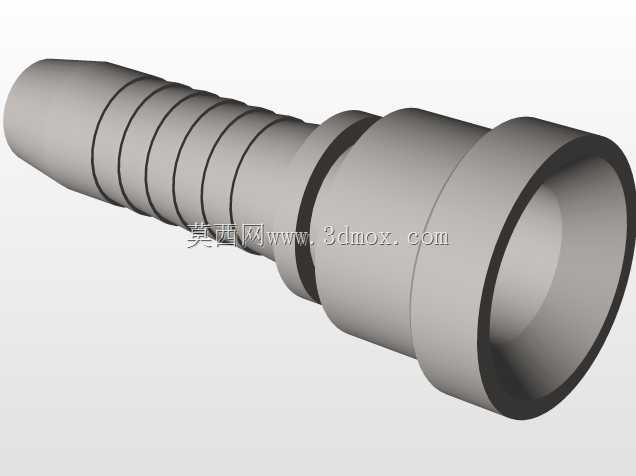

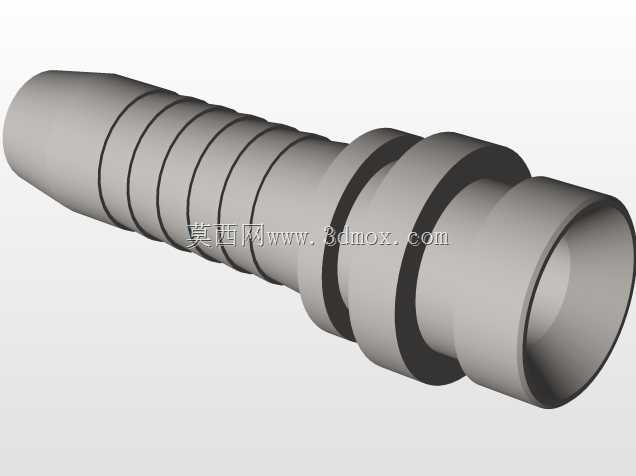

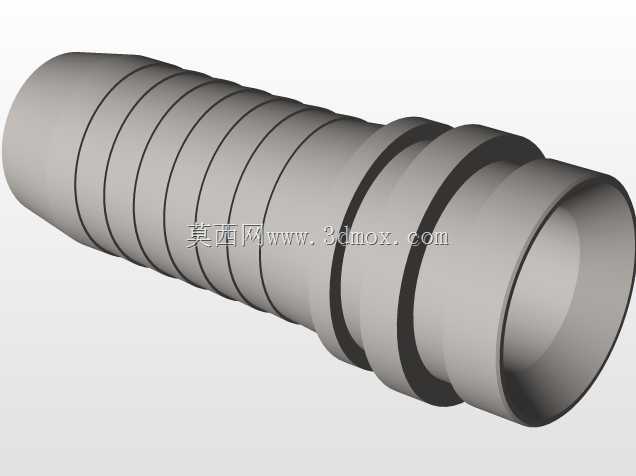

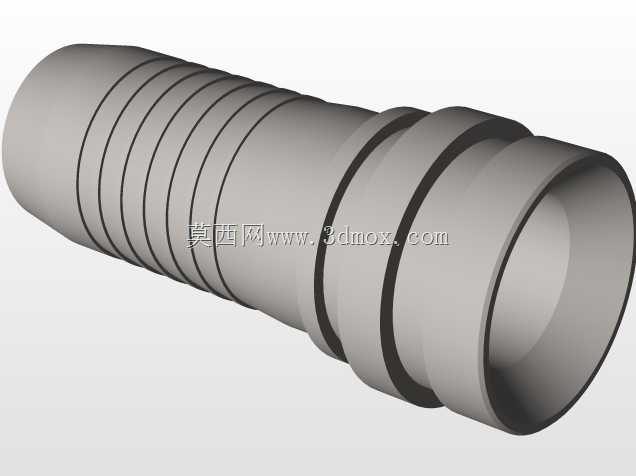

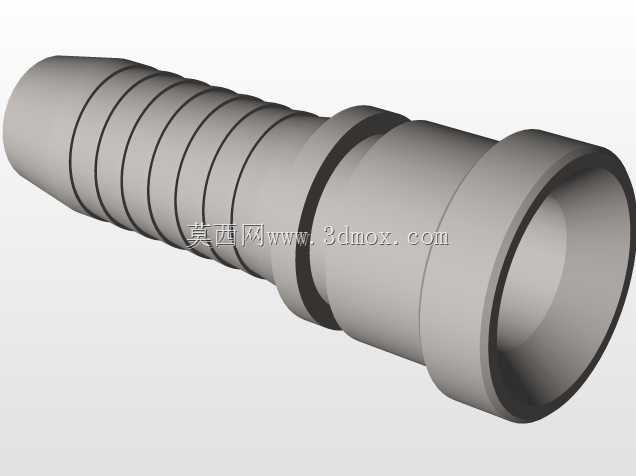

　　无需额外加装密封垫片即可承受中高压液压回路的工作压力，锥面角度公差控制在±0.5度范围内，避免配合时出现线接触导致的密封失效、高压油渗漏问题。接头另一端为竹节式软管插芯，插芯外圆加工有多道环形倒刺凹槽，凹槽的深度与间距按照对应通径液压软管的内孔公差设计，装配时将软管加热或通过扣压机将软管压紧在插芯上，倒刺结构可嵌入软管内胶层，在管路带压工作时防止软管从接头上拔脱，插芯最前端做圆弧过渡导向，避免装配时刮伤软管内胶层导致的胶层脱落堵塞液压阀组。插芯与六角主体之间设置有回转配合间隙，内置的密封环槽可适配O型圈与支撑环，实现两部分相对转动时的动密封，回转阻尼控制在合理区间，既不会因为阻尼过大导致软管随接头转动产生扭曲，

　　也不会因为阻尼过小导致管路在压力脉动下出现异常窜动。从安装边界来看，这类接头的轴向总长度按照对应通径的软管弯曲半径做匹配，安装后六角段的外圆不会与周边的管路固定支架、设备结构件产生运动干涉，插芯段的长度预留足够的扣压夹持余量，扣压后接头与软管的结合强度满足液压管路的拔脱力测试要求。在实际选型应用中，这类接头适配的软管通径与六角端的JIC螺纹规格一一对应，安装时需注意锥面密封面不能有磕碰划伤、铁屑残留，拧紧力矩需符合对应螺纹规格的工艺要求，避免力矩过大导致锥面压溃、力矩过小导致密封面压合不足出现泄漏；回转结构的存在允许连接后的两部分管路存在一定角度的相对转动，在设备部件做回转、摆动动作时，接头可随动作自由转动，释放软管的扭转应力，

　　大幅延长软管的使用寿命，减少管路维护更换的频次。相较于普通的固定式JIC软管接头，这类回转结构的接头在有相对运动的液压回路中优势明显，不需要额外加装旋转接头即可实现小角度的回转补偿，整体结构紧凑，安装占用空间小，通径损失小，不会因为内置回转结构导致管路通流面积减小产生额外的压力损失，可适配矿物液压油、水乙二醇等常规液压介质的输送场景，在额定工作压力范围内可长期稳定工作，密封面的磨损量控制在极低水平，满足工业设备长期连续运行的管路连接需求。建模过程中对各部分的配合公差做了还原，包括六角段的扳拧尺寸、锥面的角度公差、插芯倒刺的尺寸参数、回转配合段的间隙值都按照液压管接头的行业标准做了参数化设定，可直接用于液压管路的装配干涉检查、管路布路模拟，也可作为接头类零件设计的参考原型，帮助结构设计人员快速完成同类接头的选型适配与结构优化。
