六通路多分支分流器法兰结构设计

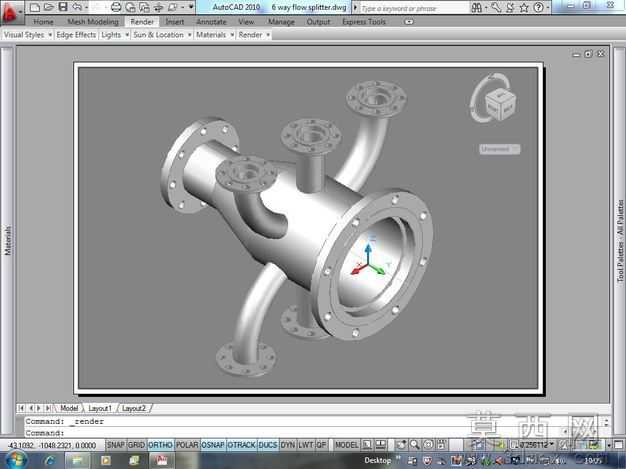

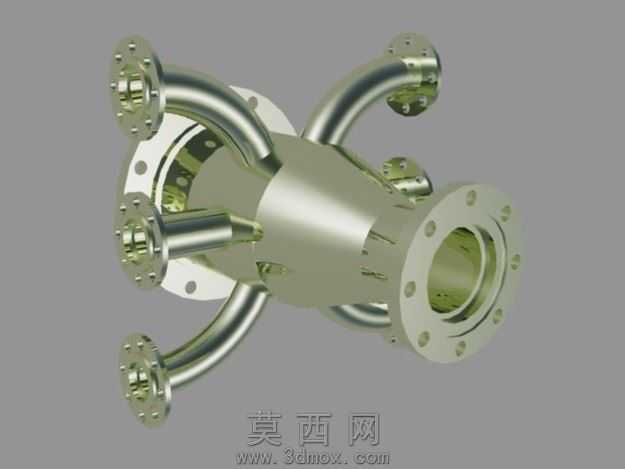

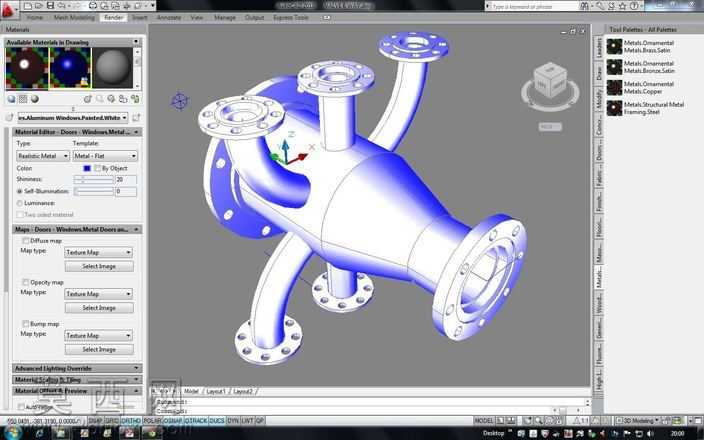

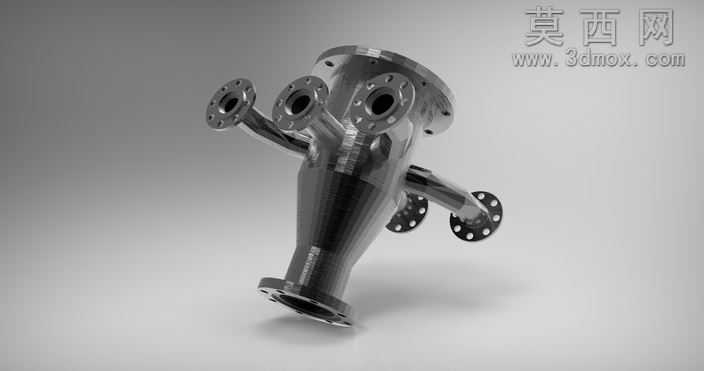

本作品为多通路分流法兰组件，采用三维参数化建模完成整体结构设计，建模过程中先以中心主腔体为基准，绘制中心法兰盘的截面草图，通过拉伸、阵列孔位完成主法兰的基础特征，主法兰盘采用标准螺栓孔布局，密封面预留精加工余量，保证与对接管路的密封贴合度。随后根据分流管路的角度要求，在主腔体侧壁绘制各分支管路的定位草图，逐一拉伸生成六根分支管路的实体，每根分支管路末端均设计独立的连接法兰，法兰盘与管路衔接处做圆角过渡处理，降低流体流经此处的阻力损失，同时避免应力集中导致的结构开裂风险。建模完成后对整体结构做干涉检查，确认各分支管路之间无空间碰撞，螺栓安装预留足够的操作空间。材质配置上，主体腔体与分支管路采用哑光黑色碳钢材质，表面做防锈喷涂处理，各法兰盘采用铜合金金属材质，表面做抛光处理，通过材质区分清晰展现结构的不同部件，渲染阶段采用柔和的工作室光源，调整材质的粗糙度与反射参数，让金属质感真实自然，同时清晰呈现各部件的连接关系与结构细节。设计思路上，该分流法兰可实现单路流体输入后分为六路独立输出，每一路均可通过末端法兰独立对接下游管路，适用于流体输送系统中需要多路分流的工况，相比传统焊接式分流结构，该法兰式结构拆装维护便捷，密封性能更稳定，各分支的角度经过优化排布，整体结构紧凑，占用安装空间小，同时保证各支路的流体分配均匀性，结构强度经过受力校核，可承受常规管路系统的工作压力，满足工业管路系统的安装使用需求。
