带手动自动排水功能的筒仓结构设计

　　在散料仓储的工程应用场景中，筒仓是粉状、颗粒状物料存储的核心载体，广泛应用于粮食加工、建材生产、化工原料存储等多个工业领域，日常运行中仓内积水是影响存储物料品质、威胁仓体结构安全的核心隐患之一，这款带手动与自动双模式排水系统的筒仓结构，正是针对散料存储场景的积水痛点完成的结构设计。

　　从实际使用需求出发，常规筒仓的排水多依赖单一的自动排水阀，在遇到阀件卡滞、电控系统断电、传感器积料误判等工况时，很容易出现仓内积水无法及时排出的问题，轻则导致存储物料结块、霉变造成物料损耗，重则长期积水侵蚀仓壁焊缝、加速钢结构锈蚀，甚至引发仓体受力不均的结构风险。这套设计在排水逻辑上做了冗余配置，自动排水支路依靠液位检测触发排水阀启闭，日常运行无需人工干预即可完成常规积水排出，手动排水支路则完全独立于自动控制系统，采用硬密封截止阀结构，布置在仓体锥底的最低集水位置，即使自动系统完全失效，现场巡检人员也可通过手动操作完成紧急排水，双支路的独立设计大幅提升了排水环节的可靠性，避免单点故障引发的仓储事故。

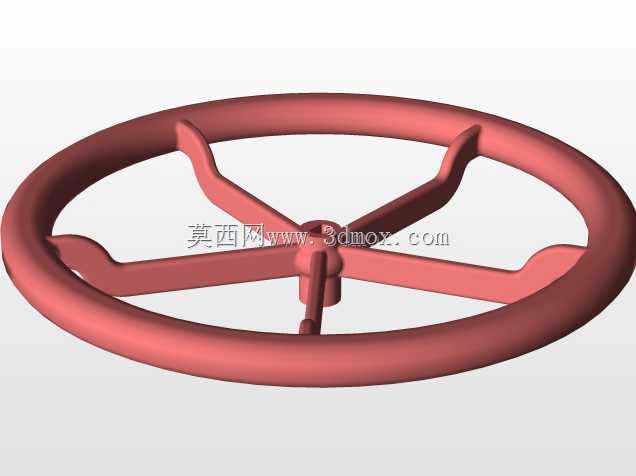

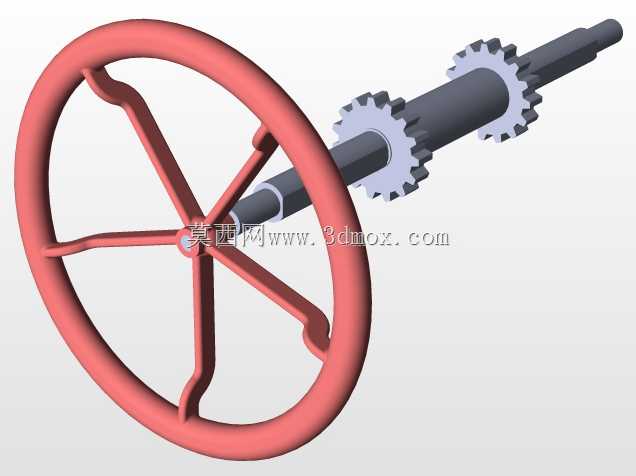

　　在整体结构设计思路上，仓体主体采用等直径圆柱段加圆锥漏斗段的经典筒仓构型，圆柱段承担主要的物料存储容积，锥段角度根据常见散料的安息角做了适配设计，保证物料可以依靠重力顺畅下滑至出料口，不会出现物料挂壁、积料的问题。排水系统的取水点全部设置在锥段的最低环形区域，避开了物料出料的主流通道，不会在排料过程中被大颗粒物料冲击损坏，也不会因为物料堆积堵塞排水口。手动操作的阀件手轮延伸至仓体外侧的巡检操作平台高度，操作人员无需攀爬至仓底低洼区域即可完成操作，符合工业现场的安全操作规范，自动排水的液位检测探头采用倾斜安装方式，探头表面与水平面呈15度夹角，避免散料堆积在探头表面造成液位检测误信号，提升自动系统的运行稳定性。

　　从安装边界与尺寸适配角度来看，这款筒仓的仓体支腿采用标准化的H型钢焊接结构，支腿底部的安装底板预留了通用的地脚螺栓孔位，可以直接适配现有多数散料输送线的安装接口，不需要对现场基础做大规模改造。仓顶位置预留了进料口、除尘口、人孔的标准法兰接口，进料口位置做了导料板结构，避免进料时物料直接冲击仓壁造成局部磨损，人孔尺寸满足检修人员进出仓内清理、维护的空间需求。排水管路的接口全部采用标准法兰连接，和现场常见的工业排水管路可以直接对接，不需要额外加工转换接头。仓体的整体高度设计充分考虑了常规厂房的净空限制，锥段底部的出料口距离地面的预留高度，可以适配常见的螺旋输送机、斗式提升机等上料、出料设备的进料高度，减少现场安装时的设备适配工作量。

　　在细节结构处理上，仓体内壁所有焊缝都做了打磨平滑处理，减少物料挂壁的附着点，锥段内壁可以根据存储物料的特性加装耐磨衬板，安装衬板的螺栓孔在筒体加工时就预先做好了沉孔处理，不会在仓壁内侧形成凸起造成积料。排水管路在仓体内部的部分全部做了圆弧过渡，没有直角弯折结构，避免水中携带的少量粉料沉积在管路内部造成管路堵塞，手动阀的位置预留了足够的操作空间，扳手转动全程不会和仓体支腿、外部加固筋板产生干涉。仓体外部的加固筋板采用纵向均匀布置的方式，既提升了仓体的结构强度，承受满仓物料的侧压力，也不会在筋板位置形成积水积灰的死角，降低现场日常清理的维护工作量。
