推力滚子轴承精密三维结构设计

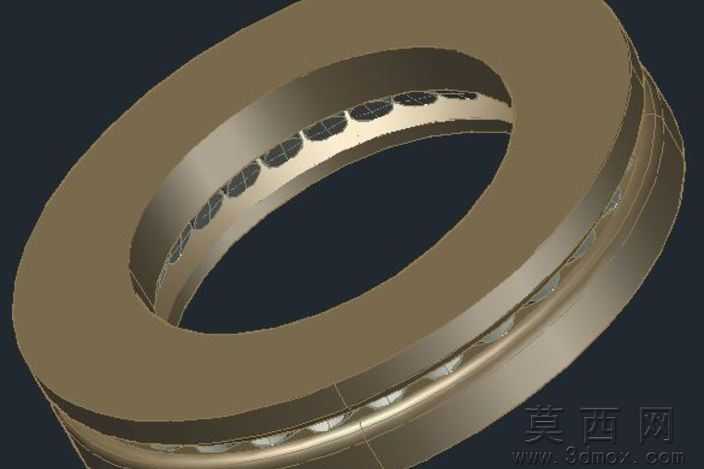

本作品为推力滚子轴承的三维参数化建模成果，建模过程严格遵循滚动轴承的通用设计规范，先以基准轴与基准平面搭建装配定位框架，依次完成上下两片环形轴承套圈、保持架、圆柱滚动体的独立零件建模。套圈建模时先绘制截面草图，通过回转特征生成带滚道的环形基体，滚道工作面做了0.8μm的粗糙度等效处理，边缘添加工艺倒角避免应力集中；保持架采用兜孔式结构，先通过阵列特征完成均匀分布的兜孔切削，再对兜孔边缘做圆角过渡，保证滚动体装配后可灵活转动无卡滞；圆柱滚动体以标准直径与长度参数绘制，通过圆周阵列命令按设计的接触角均匀排布在滚道之间，所有零件装配时保留了合理的工作间隙，还原真实轴承的运转配合状态。材质渲染阶段，轴承套圈与滚动体赋予高铬轴承钢材质，调整金属粗糙度与反射参数还原淬硬钢的哑光金属质感，保持架赋予黄铜合金材质，区分不同零件的材质差异，背景采用深灰纯色突出轴承主体结构，渲染时添加柔和的环境光与定向补光，清晰展现滚道与滚动体的接触细节、套圈的阶梯结构特征。设计过程中重点还原了推力滚子轴承的轴向承载结构特性，所有尺寸参照通用机械设计标准设定，可直接用于机械结构装配演示、承载工况仿真分析、传动系统教学演示等场景，模型结构完整无破面，装配关系清晰可编辑，可根据实际使用需求调整尺寸参数适配不同的安装工况。
