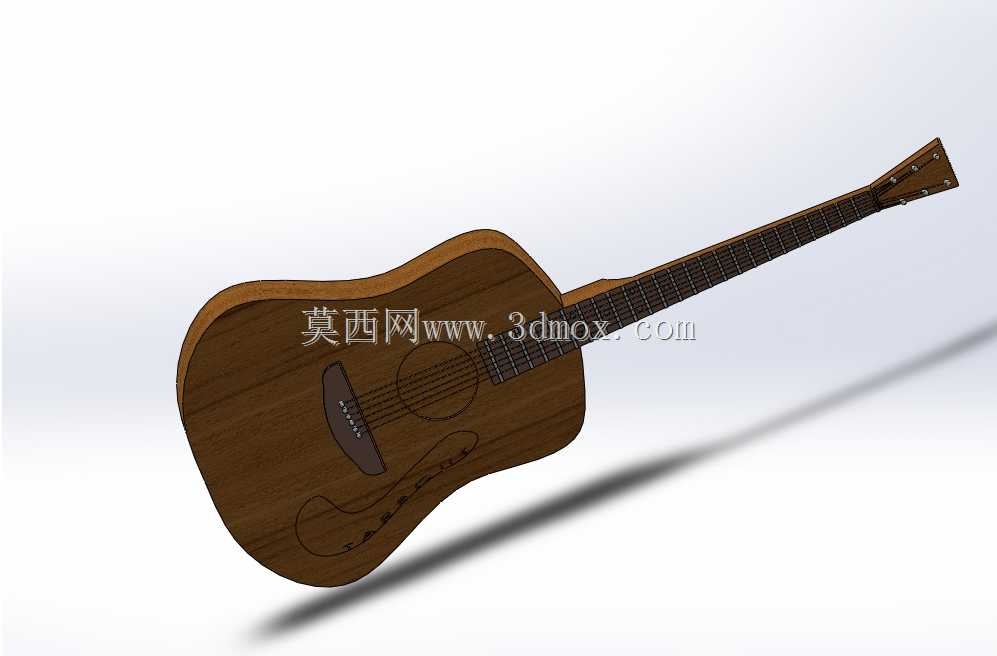

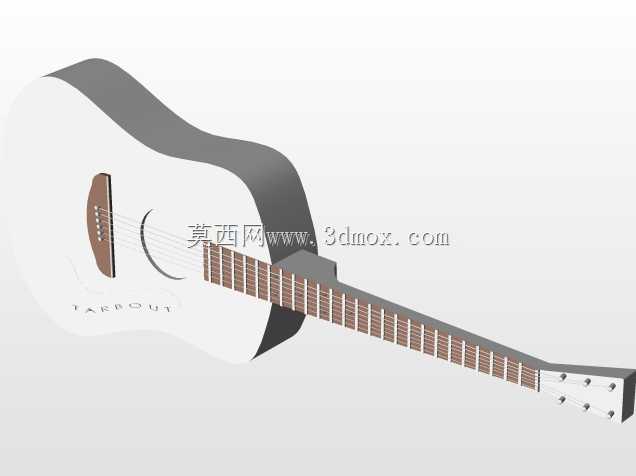

民谣原声木吉他精细结构三维造型

　　原声木吉他作为普及度极高的弹拨弦鸣乐器，其三维结构建模需要兼顾声学腔体构造、演奏人机工学与外观工艺表现，这套完整的吉他三维造型完整还原了民谣缺角原声吉他的全部核心结构，可用于乐器产品结构设计、文创产品开发、舞台道具预制、音乐类教学演示以及乐器生产环节的工装夹具设计参考。

　　从结构拆分逻辑来看，整套造型首先围绕吉他核心的共鸣箱体展开：箱体采用民谣吉他经典的D型桶身轮廓，面板与背板采用带自然弧形隆起的薄壳结构，而非简单平面拉伸，这一构造完全贴合真实木吉他的声学设计逻辑——面板受琴弦振动激励后，弧形壳面可以将弦的微小振动高效转化为箱体内空气的往复振动，侧板围合形成的封闭空腔构成亥姆霍兹共振腔，箱体正面开设的圆形音孔作为空气流通端口，可将低频段声波进行增益放大，最终把琴弦的纤细振动转化为饱满洪亮的原声输出。箱体边缘做了均匀的包边压合结构，还原了实琴制作中面板、侧板、背板通过拼胶、压合、包边封边的装配关系，箱体下部的黑色护板造型也同步还原，护板覆盖在音孔下方的扫弦区域，实际使用中可避免拨片或指甲反复刮擦划伤木质面板。

　　指板与琴颈部分的建模严格遵循演奏人机工学尺寸：琴颈从箱体根部向上延伸至琴头，整体带有符合握持习惯的轻微内凹弧度，指板表面均匀排布品丝结构，六根琴弦从琴头的弦钮位置出发，沿指板上方延伸，跨过琴桥位置的弦枕，最终固定在箱体下部的拉弦板结构上。琴头采用略带倾角的实板造型，六个弦钮分两侧排布，弦钮的旋钮、转轴、固定基座结构都做了细化，真实装配中弦钮通过蜗杆蜗轮结构实现琴弦张紧度的微调，进而完成音高校准，建模时保留了弦钮与琴头的安装孔位配合边界，可直接用于后续五金配件的装配干涉检查。琴颈与箱体的连接位置做了加强嵌装结构，对应实琴中内置的钢筋调节结构，该结构用于抵消琴弦长期张拉产生的向前弯曲拉力，避免琴颈变形导致品丝打弦、音准失准。

　　从安装边界与尺寸适配角度，常规民谣原声吉他的整体长度控制在1000mm至1050mm区间，箱体最大宽度约400mm，箱体厚度在90mm至110mm之间，指板有效弦长标准值为648mm，品丝间距按照十二平均律的振动长度比例逐格递减，这套建模的比例完全贴合行业通用尺寸规范，在后续衍生设计时，若要调整为旅行款小尺寸吉他，可按比例缩放桶身与有效弦长，同时同步调整品丝间距，保证音准逻辑不出现偏差。箱体下部的琴桥采用一体式成型结构，弦锥开孔位置与琴弦一一对应，建模时预留了弦锥的安装孔深度，装配时六根琴弦的末端穿过面板开孔，由弦锥卡紧固定，拉力最终传递到箱体面板上，这一受力路径在结构校核时需要重点关注面板的局部强度，实琴生产中会在琴桥对应的面板内侧加装音梁衬条，分散琴弦的张拉合力，避免面板长期受力出现隆起变形。

　　在实际行业应用场景中，这类完整的吉他三维模型可对接多个生产环节：乐器制造厂可基于该造型拆分面板、背板、侧板、琴颈、指板的独立加工件，导出轮廓用于数控雕刻机的木料切割工序，提前排布拼板压合的工装定位点；文创周边开发团队可基于该外形做缩比例摆件、蓝牙音箱外壳、音乐主题装饰件的衍生设计，模型的曲面连续度完全满足外壳注塑或者3D打印的成型要求；舞台道具制作环节可直接参考模型的外轮廓尺寸制作演出用轻质道具，提前核对舞台站位、支架配合的安装间隙；音乐教学领域则可将模型拆分为爆炸视图，直观展示原声吉他的共鸣原理、琴弦振动传递路径、各部件的装配配合关系，相比平面示意图更具空间辨识度。建模过程中所有木质外观面都保留了自然木纹的走向逻辑，曲面过渡无尖锐棱角，所有装配贴合面都预留了实际生产中的涂胶压合余量，不存在结构干涉问题，整体结构既还原了实琴的工艺细节，也为后续的二次设计、结构改型提供了完整的几何基础。
