钥匙扣式便携微型防身笔形发射器结构

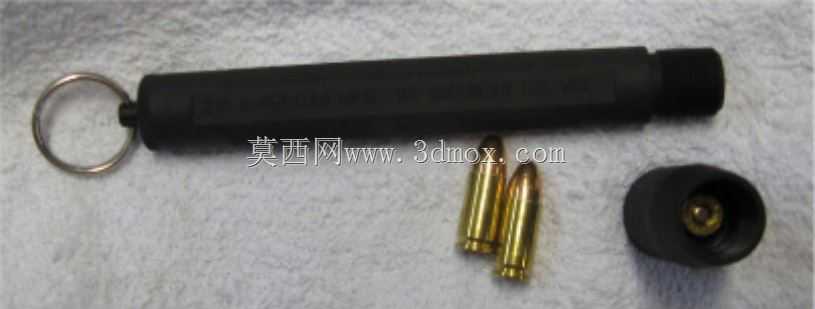

　　该结构以随身钥匙挂载为核心使用边界展开设计，整体采用细长圆柱笔形布局，主体外径控制在16mm左右，总长度不含挂环约95mm，端部集成标准金属钥匙圈，可直接挂载于钥匙串、背包挂点或工装腰挂扣上，无需额外携带包具，适配日常通勤、户外巡检、夜间独行等随身应急防身场景，作为非致命威慑类便携器具使用。

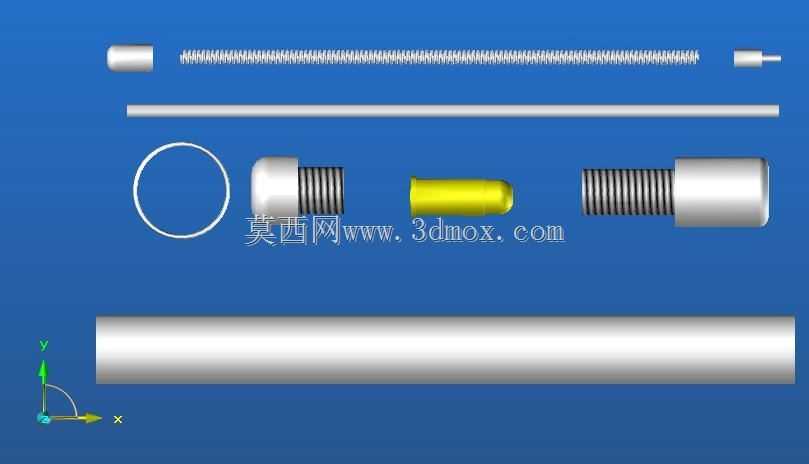

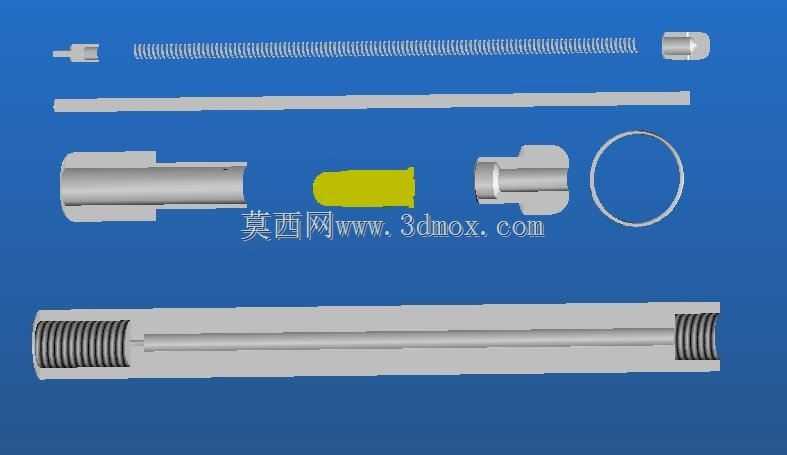

　　结构拆分后共包含四大核心模块：尾部金属挂环、黑色工程塑料主筒体、前端旋压端盖、内置发射动力组件。主筒体作为承载基体，选用高强度ABS工程塑料注塑成型，外壁做细微防滑滚花纹理，既提升手持握持摩擦力，也避免长期与钥匙摩擦产生表面刮痕；筒体内部为阶梯通孔结构，尾段孔径收窄用于限位动力组件底座，中段为动力腔，前段设置内螺纹段与端盖配合。尾部挂环采用镀锌钢制圆环，通过筒体尾端的注塑嵌件销轴连接，挂环可360度自由旋转，挂载后不会出现钥匙串拧转卡滞问题，销轴嵌件与筒体一体注塑成型，挂载承重可达5kg以上，满足日常钥匙串挂载的强度要求。

　　前端端盖为独立旋拧式黑色塑料件，外壁加工竖向防滑棱，徒手即可快速旋开，端盖内侧设置密封凸台，旋合后可阻挡日常雨水、灰尘进入筒体内部，保护内部动力组件不受潮失效；端盖中心预留击发对位孔，与筒体内部动力组件的击发位置同轴度公差控制在0.1mm以内，保证击发动作的对中性。内置动力组件采用压缩弹簧储能结构，弹簧选型为不锈钢圆柱压缩弹簧，自由长度60mm，压缩行程25mm，击发力道控制在非致命威慑区间，配套的模拟弹体为黄铜材质标准小口径造型，弹体与筒体前端导向孔间隙配合，装填后可沿孔道顺畅滑动，无卡滞风险。

　　设计过程中优先控制整体重量与外形尺寸，全结构含挂环总重量不足80g，挂载在钥匙串上不会产生明显坠感，圆柱外形无突出棱角，放在口袋中不会剐蹭衣物或划伤皮肤。筒体的壁厚均匀控制在2.5mm，既保证注塑成型时不会出现缩孔缺陷，也能在弹簧储能击发时承受内部径向张力，长期反复使用不会出现筒体开裂问题。各配合面的公差匹配经过反复校验：端盖与筒体的螺纹配合采用M14×1.5标准细牙螺纹，旋合行程8mm，徒手旋拧3圈即可完成开合，既保证连接可靠性，也能快速完成装填操作；内部弹簧的限位台阶采用圆角过渡，避免弹簧长期压缩出现应力集中断裂。

　　从实际使用逻辑来看，该器具不需要复杂操作，日常挂载状态下端盖处于旋合关闭状态，需要使用时单手握住筒体，拇指旋开端盖即可完成待击发准备，整体动作流程不超过2秒，适配应急场景下的快速操作需求。结构设计同时兼顾了加工工艺性，所有塑料件均采用两板模注塑即可成型，无需复杂侧向抽芯结构，金属挂环为标准件可直接采购，黄铜弹体为标准车削件，量产装配时仅需完成弹簧置入、嵌件压装、端盖旋合三个工序，装配效率高，单件制造成本可控。

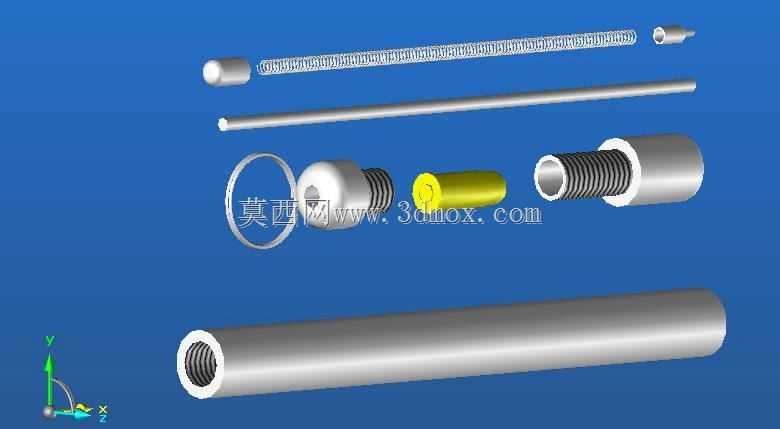

　　建模过程中完整还原了所有零件的装配关系：挂环与销轴的转动副、端盖与筒体的螺纹配合、弹簧在筒体内的压缩行程、弹体在导向孔内的滑动间隙都按照实际装配公差搭建，可直接用于结构干涉检查、注塑模具开模参考，也可用于随身五金工具的结构方案验证，优化便携防身类产品的挂载与操作逻辑。
