手部康复助力外骨骼机械结构设计

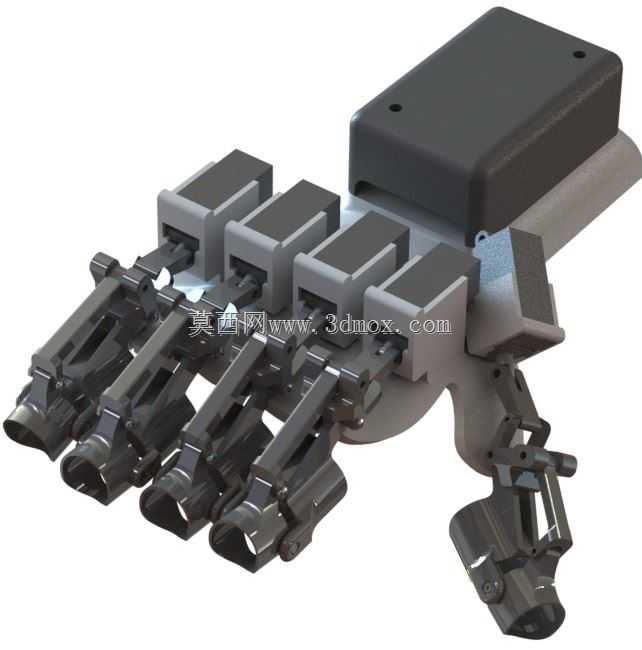

　　这套手部外骨骼结构面向康复训练、抓握辅助和手部运动功能重建场景，整体以人手掌背为安装基准，将驱动、传动和指节约束集中布置在手背区域。结构设计没有采用全包覆手套式外壳，而是通过模块化指套、连杆和掌部支架形成开放式机械骨架，既便于观察手指姿态，也能在后期装配中根据不同手型调整绑带、指套和连杆位置。手背上方设置独立的控制与动力安装盒，盒体轮廓方正，底部与掌背支架贴合，内部可容纳驱动板、电池、拉线收放机构或微型传动单元。该盒体通过螺钉固定在掌部基座上，四周保留拆装空间，维修时不需要拆解全部手指机构。掌部基座向腕部延伸出支撑段，可与腕托或前臂固定带连接，使设备载荷不只压在掌骨区域，而是分散到腕部和前臂，降低长时间穿戴时的局部压迫。

　　五根手指均配置独立的运动通道，食指、中指、无名指和小指采用近似并列的模块化驱动单元，每个单元包含指背安装座、短连杆、长摆杆和指尖扣具。拇指部分根据人手对掌运动特点单独布置，基座位置偏向掌侧，连杆平面与其余四指形成夹角，能够模拟拇指屈曲和内收过程中的复合运动。各手指模块之间留有间隙，避免相邻手指在弯曲时发生杆件干涉。传动思路以连杆约束为主，指背模块沿掌指关节方向布置，杆件通过销轴连接，形成可随手指屈伸展开和收拢的机构。指尖扣具采用半包围结构，内侧可增加柔性衬垫，用于传递拉力或支撑力；指根位置设置较宽的固定座，使作用力沿手指背侧分布，减少单点压迫。对于康复设备而言，这种布置能够在辅助抓握时提供稳定的屈曲牵引，

　　也可在反向动作中限制过度伸展，保护关节活动范围。从实际使用看，该结构可服务于脑卒中后手部功能训练、神经损伤后的主动被动练习、肌力不足人群的日常抓握辅助，以及实验室中手部运动学验证。训练时，驱动单元可通过预设节奏带动手指完成张开、握持、放松循环；辅助抓握时，机构可根据使用者残余动作提供额外闭合力；在工程测试中，外露连杆也方便布置角度传感器、拉压力传感器和位移测量件，以采集关节角度与输出力关系。外形尺寸方面，掌部控制盒覆盖手背中后段，宽度约与成年手掌相当，高度需要为内部元件和安装螺钉预留空间，因此在掌背形成较明显的凸起。设计时应控制盒体下缘与掌骨之间的距离，避免握拳时皮肤或绑带被挤压；盒体前端不能越过掌指关节过多，

　　否则会限制手指根部屈曲。四指驱动模块沿掌骨方向排列，模块间距参考手指自然张开角度，中心线不应完全平行，而应向腕部中点略微收敛，以符合人手骨骼放射状排列。指部连杆长度需要匹配近节、中节指骨比例，过长会导致指尖轨迹偏移，过短则会在大角度弯曲时产生卡滞。安装边界主要集中在掌背、指背和腕背三个区域。掌背基座应避开掌骨突起和腕骨活动区，边缘做圆角处理；指背固定座宜落在近节指骨和中节指骨的中段，不直接压迫关节转轴；腕部支撑段需保留腕关节屈伸空间，若设备仅针对手指训练，支撑不应过长地约束前臂旋转。各销轴端面要低于或齐平于连杆外侧，防止运动中刮擦绑带或皮肤。结构建模时需重点检查手指从完全伸直到屈曲抓握的全过程：相邻连杆不得交叉，驱动盒与食指、拇指模块不得碰撞，拇指在对掌动作中不应与掌部支架发生硬接触。连杆孔位采用同轴销轴布置，装配后应保留微小间隙，保证转动灵活；指套与绑带接触面可设计加强筋和长圆孔，方便调节前后位置。手背控制盒与支架之间建议设置减震垫或可调垫片，以适应不同手型厚度。整体结构强调可制造性和维护性，方形盒体适合钣金折弯或塑料注塑，指部连杆可采用铝合金铣削、激光切割或工程塑料打印验证。样机阶段可先通过三维运动仿真确认各指轨迹，再用轻量材料制作杆件，降低手部负重；量产设计中则可进一步把驱动盒、掌托和指模块标准化，使不同尺码通过更换指套和调整连杆孔位实现适配。
