手动杠杆式快速压紧夹紧夹具结构

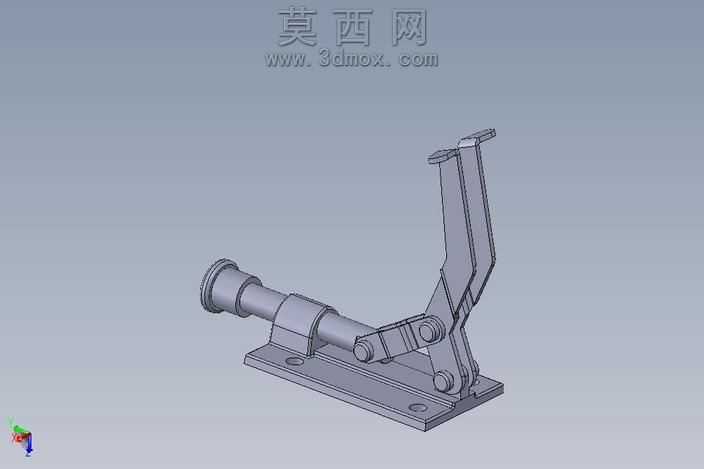

该夹紧装置采用三维参数化建模方式完成全结构设计，建模过程中先以基准面定位搭建底座安装特征，底座预留两个对称沉头安装孔，可通过螺栓将整套机构固定在工装台面或加工工位上，整体建模严格遵循机械装配的配合约束关系，所有铰接位置均设置同轴心配合，滑动轴段设置同轴心与轴向限位配合，保证机构运动仿真时无干涉、无错位。模型的核心结构由固定底座、水平滑动压杆、双组铰接连杆、手动操作杠杆臂几个部分组成，滑动压杆前端为圆柱形压头，工作时可伸出抵紧待固定工件，后端通过铰接结构与连杆组件连接，杠杆臂的支点铰接在底座的立式支座上，下端与连杆组形成联动结构，扳动杠杆臂向上抬起时，连杆组带动滑动压杆回缩，留出工件装卸空间；扳动杠杆臂向下压至锁止位置时，连杆组越过机械死点，带动压杆向前伸出完成工件压紧，此时机构具备自锁特性，即使受工件反作用力也不会意外松脱。建模过程中对所有零件的棱边做了符合实际加工要求的倒角处理，铰接孔位置预留了标准销轴的装配间隙，金属材质统一赋予哑光钢材质效果，渲染时采用柔和的环境光搭配定向补光，清晰呈现各零件的结构轮廓与装配关系，没有添加多余的装饰性元素，完全还原工业夹具的真实质感。设计思路上优先考虑手动操作的便捷性与夹紧的可靠性，通过杠杆与连杆死点锁止的组合结构，无需额外动力源即可实现稳定的夹紧效果，整体结构紧凑，操作行程短，适合小型工件的加工、装配、检测工位的快速固定使用，建模时同步验证了机构的运动行程，确保压头伸缩距离满足常规工件的装夹需求，各受力部位的结构厚度经过强度校核，可承受常规装夹的压紧力不会出现变形。
