77毫米高频扬声器振膜盆架结构

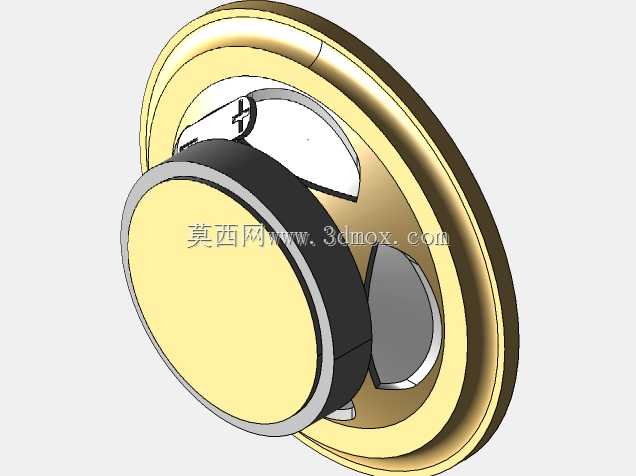

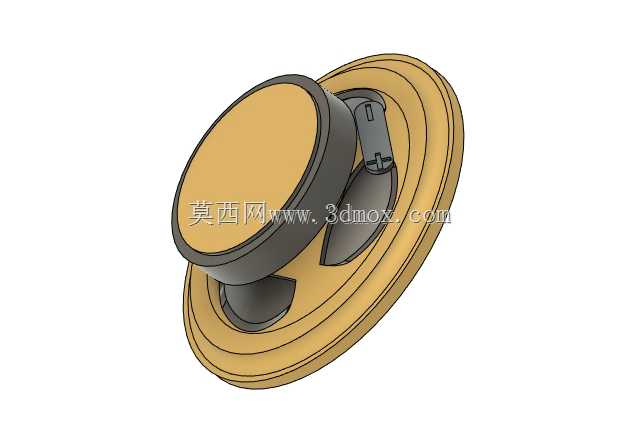

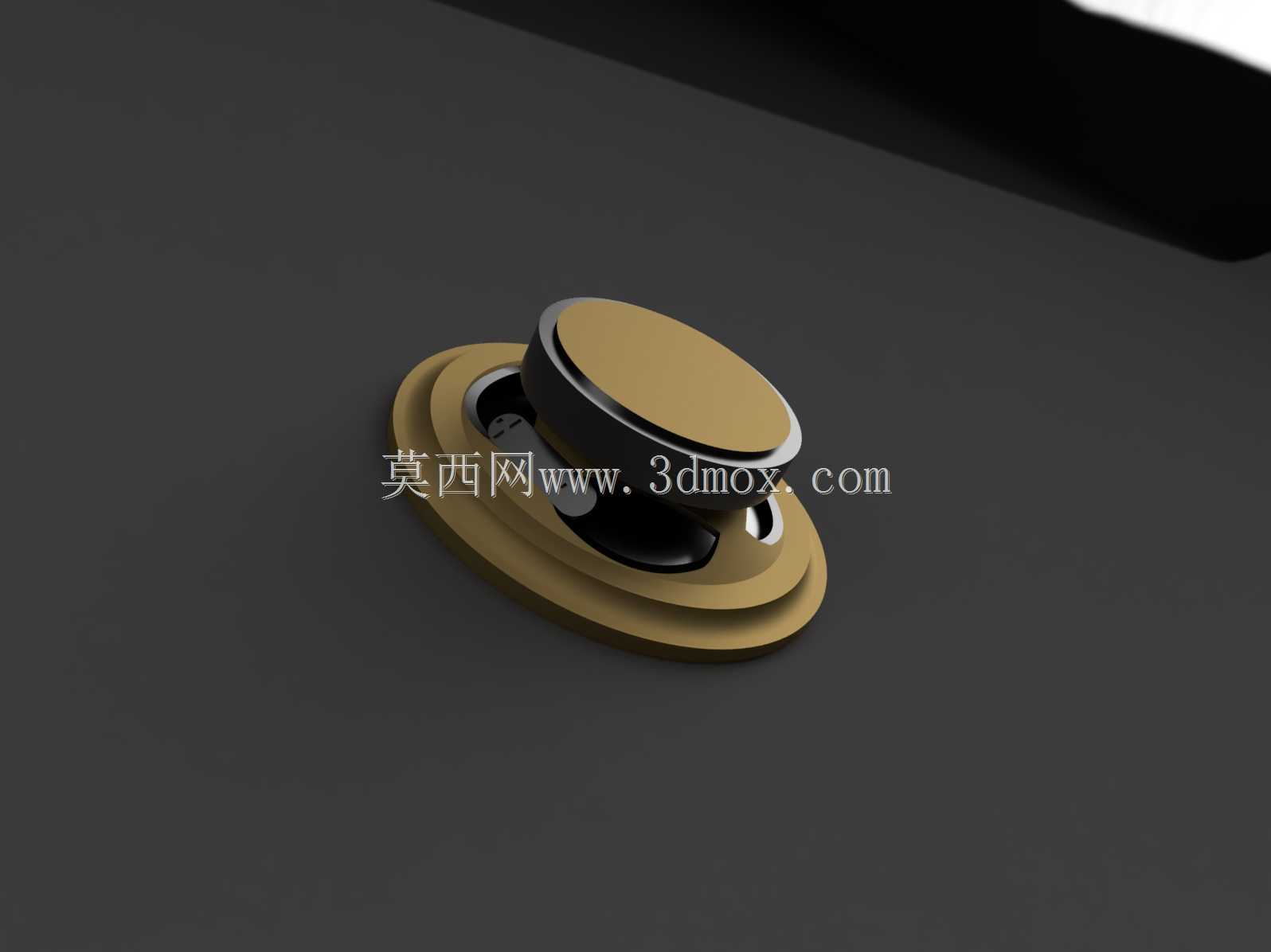

　　77毫米这个尺寸在小型高频扬声器里属于比较典型的边界规格，既不像微型蜂鸣片那样只承担提示音，也没有大口径低音单元那样厚重的磁路和悬边，它更多出现在桌面扩音、便携音箱、小型监听设备以及通讯终端的发声模块中。实际选型时，工程师不会只看外观直径，而是要把振膜有效辐射面积、盆架安装台阶、磁钢外圆和背部避让空间一起放进装配体里校核。这个模型把扬声器最常干涉的几个部位都表达得比较清楚：正面可见圆形振膜区域，外圈设置分层盆架，中央凸起部分对应音膜与音圈的传力路径，底部黑色区域则体现磁路组件和安装支撑关系。

　　从功能上看，高频扬声器的任务不是推动大量空气产生低频冲击，而是把较高频段的声波快速、低失真地辐射出去。因此结构上通常要求振膜轻、刚性足够、运动方向稳定，盆架则要在固定磁路和支撑振膜组件之间保持形位稳定。77毫米口径在布置时可以提供比更小单元更宽裕的膜面，有利于高频上段与中高频衔接；但如果安装面板过薄、螺钉位置靠近悬边，或者出声孔面积不足，也容易引入共振、气流噪声和频响凹陷。做整机结构时，这类单元常被嵌入前面板，正面通过台阶定位，背部留出磁钢高度和线材走线空间，周边再配合密封泡棉，防止前后声短路。

　　设计思路上，该结构采用同轴回转体为主的布局，振膜、盆架、磁路中心保持一致，有利于减少偏心受力。外圈的阶梯轮廓不只是造型层次，在工程中可承担定位面、压边面或胶粘面的作用：最外侧大直径可贴合箱体面板，内侧环形台阶用于限制单元落入深度，中央圆形区域则与音膜支撑和磁路中心对应。若后续要投入加工或开模，需要进一步明确每一层台阶的配合性质。与塑料面板配合时，定位直径宜留间隙并考虑温度变形；与金属压圈配合时，可通过螺钉或旋压边固定，但压紧力不能直接传到振膜悬边，否则会造成摩擦声和频响偏移。

　　安装边界方面，77毫米指的是单元整体口径附近的规格，实际建模时还应拆出三个关键尺寸：一是最大外圆，决定面板开孔和外观开孔的关系；二是盆架安装台阶直径，决定箱体上的定位孔；三是背部磁路直径与高度，决定壳体内侧避让。对于小型通讯或扩音设备，背部空间往往被电池、主板、线束和支撑筋占据，扬声器磁钢后方不能紧贴硬质壁面，至少要保留连续气隙，避免压缩后声 compliance 改变。正面也不能让网布、装饰片直接压在振膜上，网孔区域应覆盖有效辐射面，并在中心与边缘之间保持均匀透声。

　　在三维建模过程中，这类零件适合先以旋转特征建立主体轮廓，再处理局部安装孔、接线位和避让缺口。盆架壁厚要兼顾成型与刚性，过薄会在螺钉锁紧时翘曲，过厚则增加重量并占用高度。振膜边缘的过渡圆角不能随意放大，因为悬边附近的几何形状会直接影响顺性和高频分割振动。磁路外罩虽然在外观上只露出底部暗色区域，但装配时它与盆架的同轴度、胶粘间隙以及后腔通气关系都需要保留。若用于仿真，可将模型拆分为振膜、悬边、音圈、盆架、磁罩等不同实体，分别赋予材料属性，再检查模态、声压频响和安装应力。

　　现场应用中，这种高频单元常与低音辐射器或全频单元组成两分频系统。结构工程师需要在箱体上确定它的声学中心高度、左右对称位置以及与被动辐射器的距离，避免磁钢互相挤占。若设备需要直立或壁挂，还要考虑重力方向对振膜偏心的长期影响，固定点应尽量落在盆架刚性较强的外环，而不是中央薄弱区域。接线端一侧要预留线束弯折半径，线材拉力不能传到音圈引线。整机跌落验证时，盆架台阶和磁路粘接区是重点观察位置，模型中若能把这些装配关系完整表达，后续结构评审、模具开模和声学调试都会少走很多弯路。
