组合式空气处理机组结构设计模型

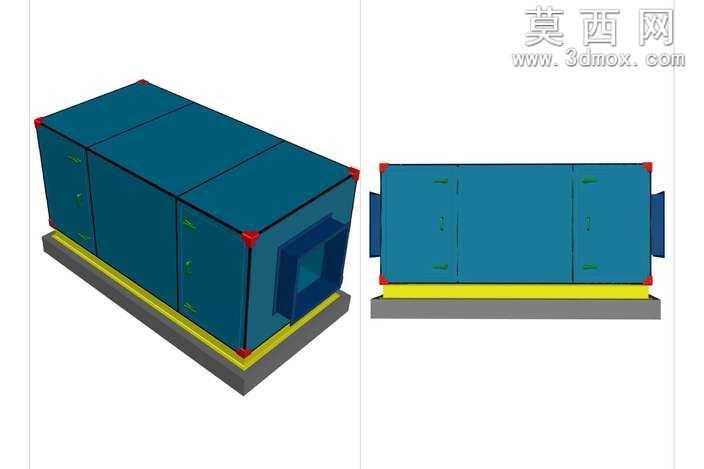

本模型为组合式空气处理机组的三维结构设计，整体采用模块化箱体布局，通过三维建模软件完成全参数化结构搭建，还原了机组的实际装配形态与外观特征。建模过程中首先对机组的整体尺寸进行比例校准，将机组拆分为底座承托结构、功能段箱体、边角防护结构、进出风接口四个核心模块分别构建，保证各模块之间的装配公差符合实际生产的配合要求。外观材质设计上，箱体主体采用哑光蓝绿色金属板材材质，还原实际机组的彩钢板外壳质感，边角位置设置红色防护包角结构，既起到结构加固的作用，也具备安全警示的视觉效果；底座部分采用深灰色金属承重结构，搭配黄色的减震垫层级，还原机组安装时的减震承托设计；进出风接口采用深蓝色金属法兰结构，匹配实际通风管道的连接形态。结构设计上，箱体表面预留了检修门的开合结构，门板上设置了对应的锁具与把手细节，功能段之间通过拼接结构实现组合，可根据实际空气处理需求增减功能段，具备灵活的拓展性。渲染阶段采用均匀的工业场景光照，突出箱体的板材拼接缝隙、边角结构的立体感，同时通过双视角展示分别呈现机组的斜向整体形态与正面正视结构，清晰展现机组的长宽高比例、接口位置、检修门布局等核心设计细节，完整还原了空气处理机组的工业设计特征与结构逻辑，可用于暖通设备的方案展示、结构校核以及教学演示场景。
