地埋式翻盖垃圾收集存储箱体结构

　　这套地埋式垃圾收集箱体的结构方案，主要面向居民小区、商业街、公园景区、校园以及市政道路旁的垃圾投放点位设计，核心思路是把垃圾存储舱下沉到地面以下，仅保留投料盖板和少量操作机构露出铺装层，既减少地面设备占用的通行空间，也能通过地下相对稳定的温度环境降低垃圾腐败异味扩散速度，同时规避传统露天垃圾桶容易被风刮倒、污水横流、桶身暴晒老化的问题。

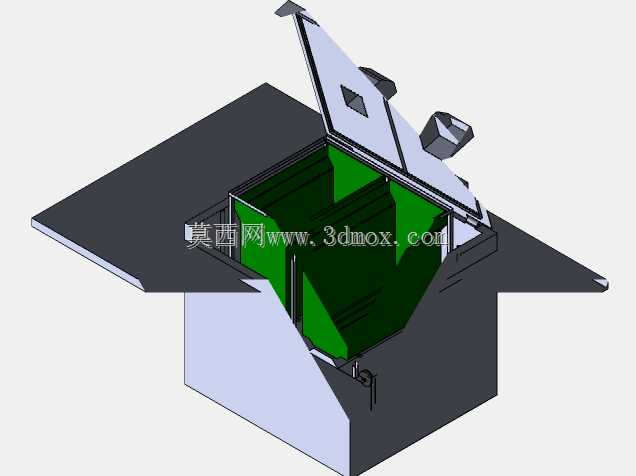

　　从实际使用流程来看，投放垃圾时行人只需踩踏或扳动外露的开启联动件，上盖即可绕后侧铰接轴向上翻开，投料口完全露出后可直接将垃圾投入内部绿色内胆舱；投放完成后盖板靠自重或配套助力构件缓慢回落闭合，盖板边缘预留的密封搭接边可以和地面铺装的金属边框贴合，阻挡雨水灌入、异味溢出，也避免鼠类从投料口钻入储舱。清运作业时，环卫人员可先解锁上盖的安全锁扣，将整个上盖连同侧围防护板翻起到最大开度，此时内部储料内胆完全暴露，既可以由配套吊具将内胆整体吊出倾倒，也可配合地埋升降机构把储舱顶升到地面以上完成清运，清运完成后复位即可继续使用。

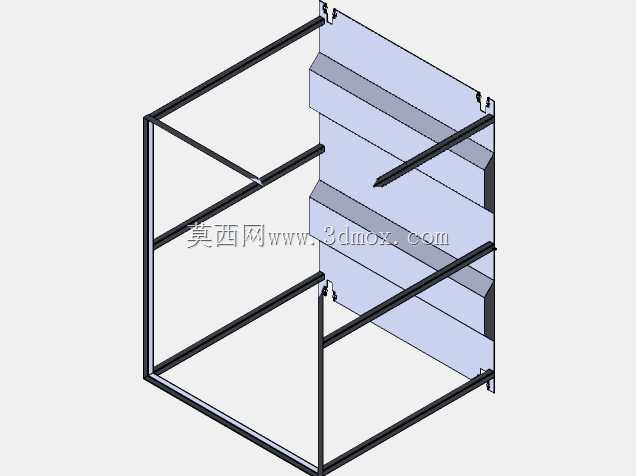

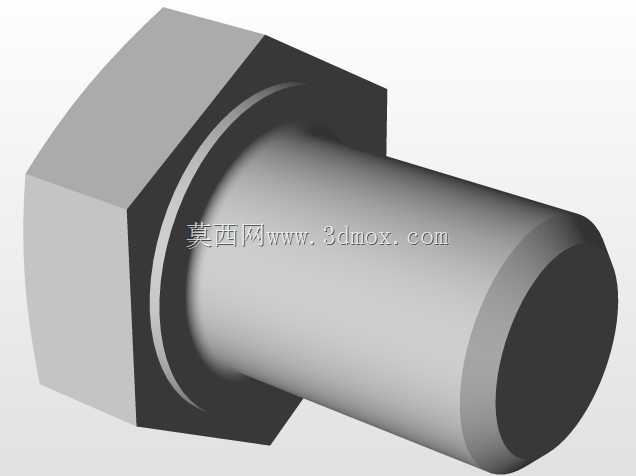

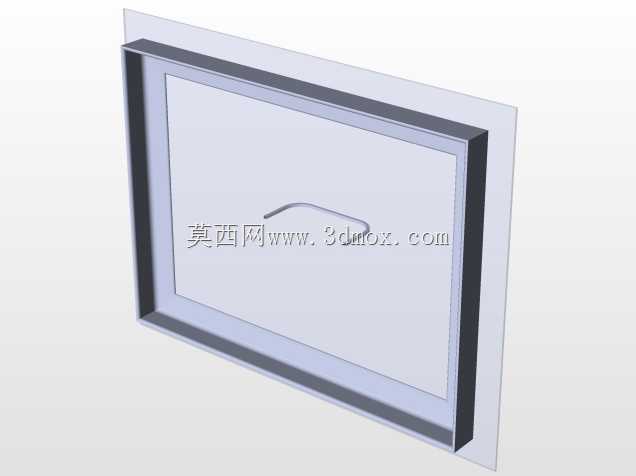

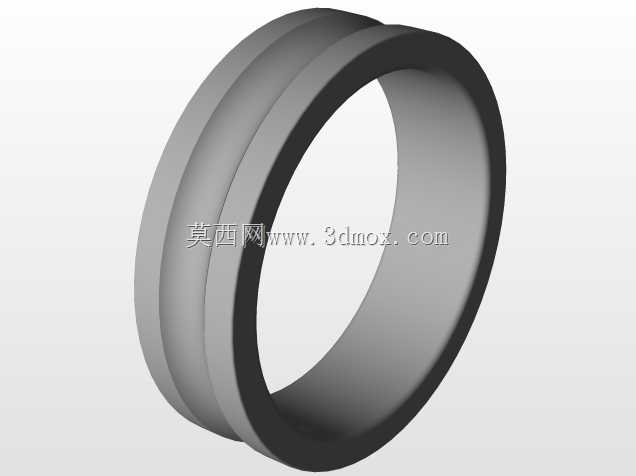

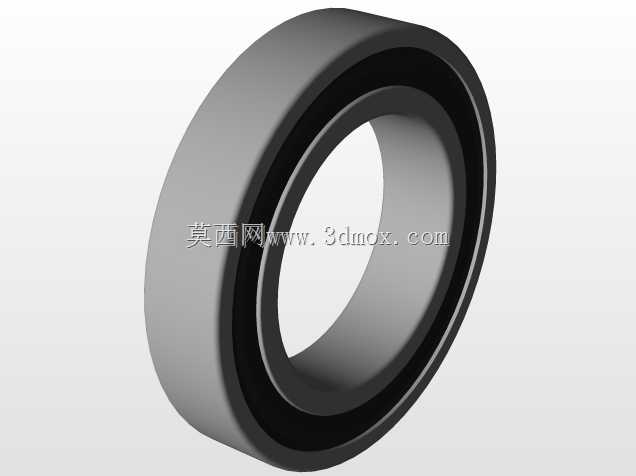

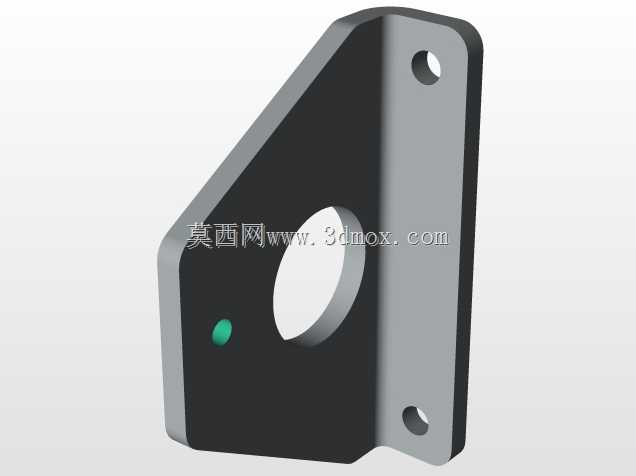

　　结构设计上，整套装置分为外露承载铺装框架、上盖翻转铰接总成、地下储料舱体、内部导向内胆、侧边安全锁止件几个核心模块。外露的铺装承载板采用厚钢板拼焊成型，表面做防滑花纹处理，四周和现场混凝土基坑的预埋边框通过螺栓紧固，承载等级满足行人、非机动车辆甚至小型环卫作业车辆临时碾压的强度要求，不会出现长期使用后边框塌陷、铺装翘曲的问题。上盖翻转的铰接轴布置在箱体后侧，轴座采用带自润滑衬套的铰接结构，开合过程无卡滞，铰接位置预留了阻尼件安装位，可根据使用需求加装气弹簧或液压支撑杆，既降低行人开盖的操作力度，也能避免盖板快速下落夹伤手部。地下储舱主体采用折弯钢板焊接成箱型结构，侧壁做加强筋压型处理，抵抗基坑周边土壤的侧向外压，底部设置倾斜导污面和排污接口，垃圾渗滤液可顺着斜面汇集到排污口，接入市政污水管网或者临时集污槽，不会在舱底积存发臭。内部绿色内胆为可拆卸式结构，和外舱之间预留了均匀的安装间隙，既方便内胆吊装取出清理，也能避免内胆和外舱刚性磕碰产生变形，内胆上口的翻边可以搭在外舱顶部的支撑台阶上，承重均匀，投放垃圾时不会出现内胆下坠偏移。

　　安装边界方面，现场施工需要提前在铺装地面开挖矩形基坑，基坑尺寸要比箱体外部轮廓每侧多出不小于一百五十毫米的操作间隙，方便调整箱体水平度以及填充固定混凝土；基坑底部要做混凝土垫层并找坡，预设排污管路的铺设通道，箱体就位后调整顶面框架和周边铺装面齐平，高差控制在五毫米以内，避免行人通行时绊倒。箱体露出地面的部分只有上盖和薄型边框，地面以上的突出高度控制在两百毫米以内，不会遮挡行人和车辆视线；地下舱体的深度根据常用的六百升、一千二百升两种内胆容积匹配，常规六百升规格的基坑深度在一千一百毫米左右，一千二百升规格基坑深度约一千四百毫米，设计时需要提前核对现场地下管线排布，避开供水、供电、通信管线的铺设层。整套结构的运动部件都做了防腐蚀处理，钢板件整体喷塑或做热镀锌处理，铰接销轴采用不锈钢材质，适应地下潮湿、渗滤液腐蚀的工作环境，长期使用不需要频繁拆解维护，非常适合老旧小区环卫改造、新建片区环卫设施配套的选型参考，三维结构完整还原了开合状态下的所有构件配合关系，结构工程师可以直接在此基础上调整容积尺寸、适配不同的升降清运机构，也可以根据投放需求分类设置可回收、其他垃圾的多舱组合变体。
