工业视觉智能检测相机三维结构

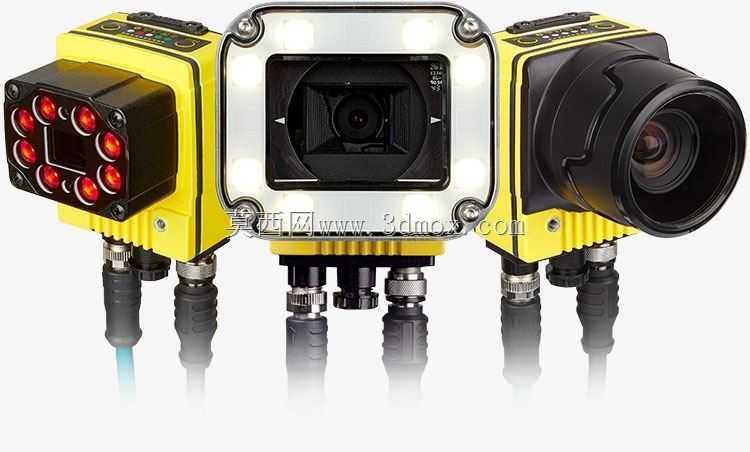

　　这套视觉成像装置面向产线在线检测工位搭建，结构覆盖三种典型工业智能相机形态，分别对应带环形补光的紧凑检测端、正面集成照明的方形视觉主机以及长焦镜头成像端，能够在自动化流水线、装配工位、包装线和机器人抓取场景中完成条码读取、字符识别、尺寸测量、缺陷判别和定位引导。现场使用时，相机通常安装在输送带正上方、机械手末端或检测机架侧方，通过底部航空接头接入电源、触发信号和以太网通讯，配合外置光源或自带LED补光，在工件经过视野的瞬间完成图像采集与结果输出。

　　从结构设计角度看，中部主机采用黄色压铸壳体作为主体承载件，外壳四周布置散热筋，既提升连续工作时的热交换能力，也增强壳体抗冲击刚度。前端银色面板通过四颗螺钉固定，面板内侧嵌入一圈高亮照明LED，中央预留镜头安装窗口，箭头标识用于提示视野方向与安装对位。镜头区域采用内凹式防护结构，可减少碰撞风险，透明保护罩与面板之间留有密封装配面，适合粉尘、轻微油雾的车间环境。

　　左侧紧凑型检测头将红色环形光源与成像镜头集成在同一黑色前端模块内，八颗LED围绕镜头圆周分布，能够在金属件、塑料件表面形成均匀照明，抑制局部反光造成的图像过曝。该形态体积较小，适合安装空间狭窄的专机设备，侧面保留状态指示灯和操作按键，便于调试人员在不打开控制柜的情况下查看运行状态。右侧长焦机型通过独立镜头筒扩展光学焦距，镜头外圈设置调节环，可根据工作距离调整焦距与光圈，适用于高位安装、小特征检测或远距离读码场景。

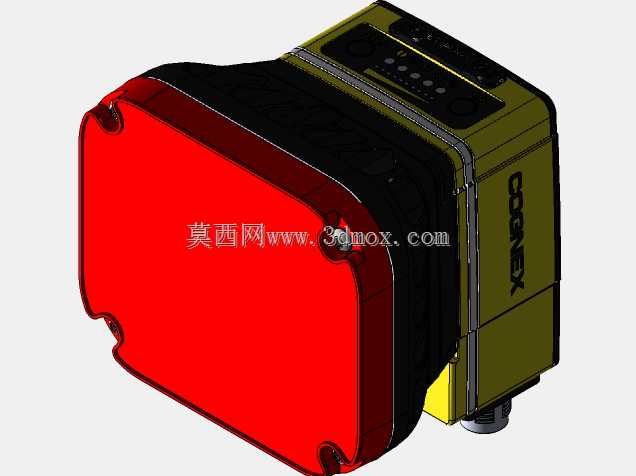

　　建模过程中需要重点处理镜头、光源、壳体和连接器之间的装配关系。镜头组包含多层镜片、镜筒、压圈和调节环，镜片轴线必须与成像芯片安装面保持垂直；环形光源板围绕镜头中心均布，灯珠角度需要向视场中心收敛，避免照明光斑偏移。主机壳体上的螺钉柱、密封槽、散热筋和底部接头座均应按实际装配逻辑建立，前端面板与主体之间保留紧固件位置，后端线缆接头采用多针航空插头形式，接头下方预留线缆弯曲半径，防止设备运行时线缆被拉扯或与机架干涉。

　　安装边界方面，方形主机适合面板固定或支架夹持，底部多个接头沿壳体下侧排列，接线后需要在下方留出维护空间；长焦机型由于镜头向前伸出，整机重心偏向前端，支架固定点应靠近镜头根部并增加锁紧面，防止振动导致焦距漂移；紧凑型检测头可通过侧面螺纹孔或背部安装板固定，在高速输送线上应搭配可调角度支架，以便调整拍摄角度。三类形态均考虑了工业现场常见的IP防护、抗震、散热和快速维护需求，结构细节可为视觉检测设备选型、机架布局和非标自动化设计提供直接参考。
