螺旋弹簧式阻尼减震缓冲构件

　　这套螺旋弹簧与阻尼筒组合的缓冲构件，在小型代步车辆、轻型移动设备以及需要隔振的机架支撑场景中使用频率很高。它的核心作用是把路面或设备运行中传递过来的冲击动能，先通过螺旋弹簧的弹性变形吸收储存，再由内部阻尼结构把往复振动的能量逐步耗散掉，避免被支撑部件出现持续的上下弹跳。

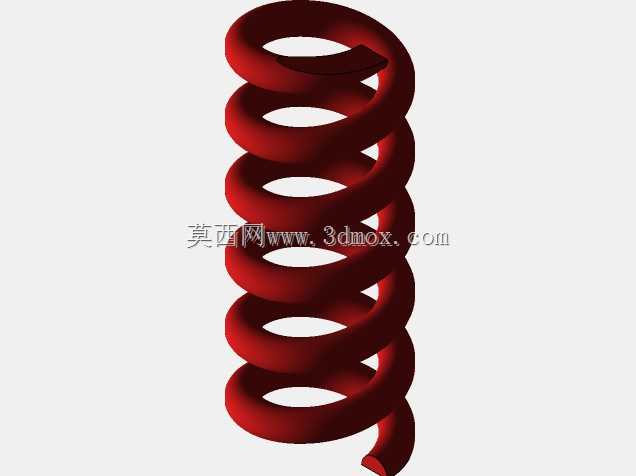

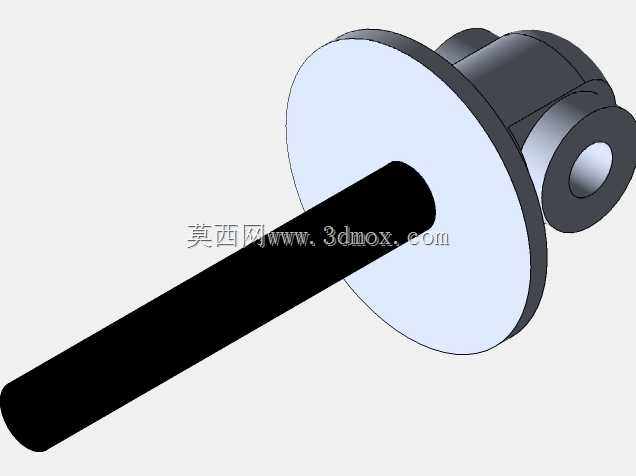

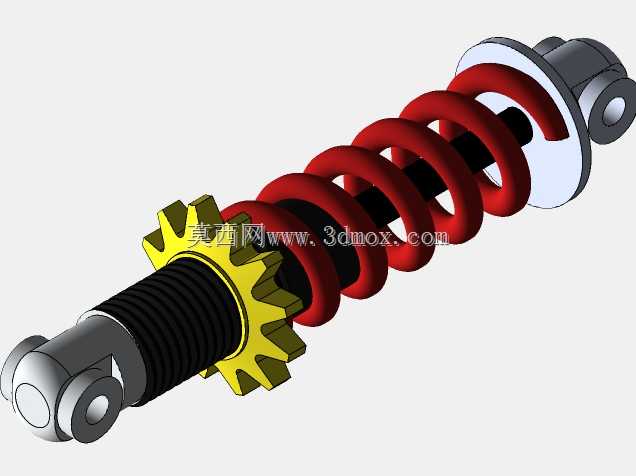

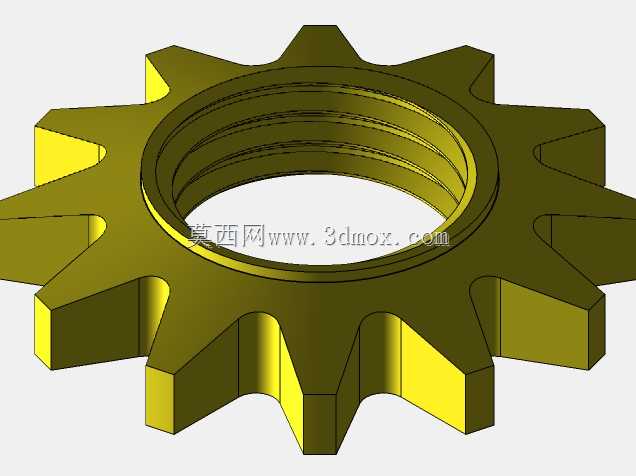

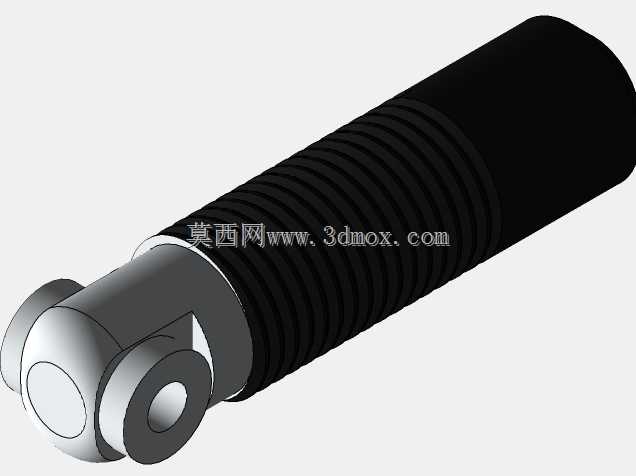

　　从结构布置来看，红色螺旋弹簧套在黑色阻尼筒体外侧，弹簧两端分别抵靠上下支撑座，中间的活塞杆贯穿弹簧中心，两端的铰接耳座用来和车架、摆臂或者设备基座连接。这种同轴布置方式让弹簧承受的轴向力和阻尼杆的运动方向完全重合，侧向分力很小，能有效减少活塞杆偏磨。下端黄色的齿形调节座是这类结构里比较实用的细节，转动它可以改变弹簧预压量，从而调整初始支撑刚度——预压量大，承载能力强但偏硬；预压量小，过滤细碎颠簸更柔和。

　　实际选型时，安装边界主要看三个尺寸：两端铰接孔的中心距决定了总成的工作长度范围，铰接耳的孔径和宽度要匹配连接销轴，弹簧的外径则关系到周边摆臂、轮胎或护板的避让间隙。设计中必须留出足够的跳动行程，弹簧压缩到并圈之前阻尼筒要先到达限位，否则刚性冲击会直接损坏支座。弹簧的圈数、丝径和中径按目标载荷与固有频率匹配，阻尼力则要和弹簧刚度配对，阻尼过小会出现多次余振，过大又会让悬挂变硬、失去缓冲意义。

　　建模时几个配合关系需要重点处理：弹簧随行程伸缩，属于变长度零件，装配里通常用配合约束两端面贴合支撑座；活塞杆与缸筒是同轴滑动关系，要保证运动轴线一致；两端铰接耳的销孔需要和对接件同轴，方便后续做运动仿真验证极限行程。齿形调节座的齿牙要和下端锁紧结构对应，还原预紧调节的真实装配逻辑。

　　这类构件在工程里并不只服务于车辆，小型输送机的弹性支撑、振动设备的隔振底座、户外机柜的抗振安装，都会用到原理相同的弹簧阻尼组合。区别只在于载荷量级、行程长短和铰接形式。理解这套模型的力流路径——冲击从一端耳座传入，经弹簧变形与阻尼节流逐级衰减，再从另一端传出——对后续做隔振计算和结构改型很有帮助。外形上各零件轮廓清晰，弹簧螺旋升角、阻尼筒波纹护套、端部圆盘挡板都做了还原，可直接用于结构展示、运动干涉检查以及支撑方案的前期论证。
