多层框架住宅基础结构三维设计

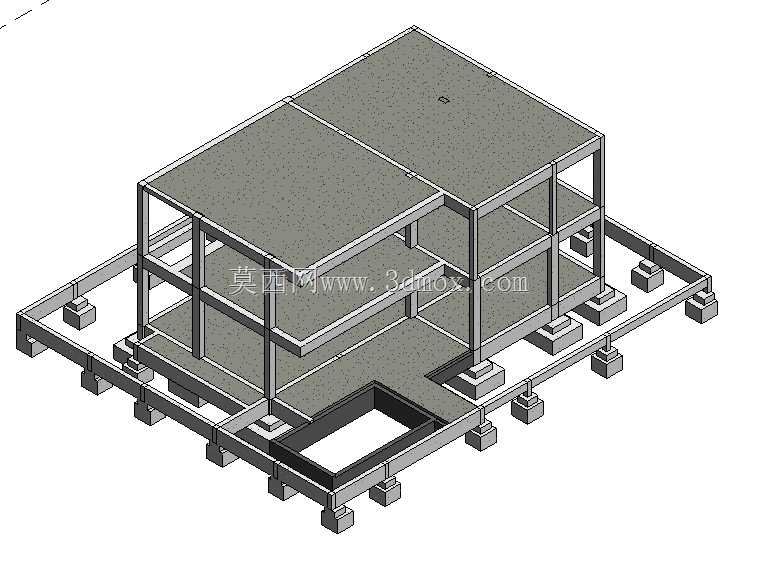

　　这套结构方案对应民用低层建筑的常规落地需求，整体采用两层使用空间加底层架空基础的布局，也就是工程现场常说的R+2框架体系，所有承重构件的排布完全贴合自建房、小型配套用房的实际施工逻辑。从模型呈现的构造细节来看，底部没有直接做封闭地下室，而是采用独立柱基加联系梁的排布方式，每个框架柱下方都设置了方形扩大基础墩，基础墩之间通过横向地梁拉结，既可以把上部梁柱传递下来的荷载均匀分散到地基持力层，也能抵消不均匀沉降带来的侧向拉力，这种基础形式在土质承载力中等、地下水位不高的地块非常实用，不需要大规模开挖满堂基坑，土方作业量和支模成本都能控制在合理区间。

　　上部主体完全遵循钢筋混凝土框架的受力逻辑，竖向承重由矩形截面的框架柱承担，柱网按照开间和进深的使用需求规整排布，没有出现突兀的错位或者悬挑过大的区域，横向则在每层楼板标高位置设置框架梁，梁格划分和楼板的分块完全对应，模型里的楼板按照真实施工的流水段拆分，能清晰看到不同浇筑区段的分界，方便后期排布施工缝、核对钢筋绑扎的作业顺序。二层和顶层的楼板都做了完整的面域覆盖，仅在底层靠边角的位置预留了方形洞口，这个洞口对应楼梯间的通行位置，从底层可以直接通过楼梯通达上方两层使用空间，洞口周边的梁做了加宽加强处理，避免楼板开洞之后出现应力集中的问题。

　　做这类结构三维建模的时候，首先要敲定的就是柱网的定位边界，所有构件的轴线尺寸都要和建筑专业的房间布局对齐，不能出现柱角凸入房间内部影响使用的情况。建模过程中先锁定基础底面的标高，再依次向上生成柱身、地梁、各层框架梁和楼板，每个构件的截面参数都要匹配常规配筋的构造要求，比如独立基础的台阶高度、地梁的埋深标高、框架梁的梁高跨度比，都要符合混凝土结构设计的常规取值，不需要做夸张的异形造型，完全以受力合理、施工支模方便为核心目标。

　　从安装边界的角度核对，模型底部所有独立基础的底面都处在同一个水平标高上，基础边缘向外留出的操作面宽度满足现场支模、浇筑混凝土的作业空间，地梁的顶面标高控制在底层地面垫层以下，不会影响后续底层地面的面层施工。上部框架柱的顶端一直延伸到顶层屋面的板底，屋面周边的梁同时兼做女儿墙的底部支座，后期如果要加做围护墙、门窗框，都可以直接在梁柱的预留位置固定，不需要额外在楼板上打膨胀螺栓破坏结构。

　　这套结构的适用场景非常广泛，农村自建住宅、小型社区配套用房、厂区临时办公点都可以直接参考这套排布逻辑，三维模型把所有隐藏在二维图纸里的空间交叉关系全部直观呈现出来，施工方可以直接通过模型核对梁柱节点的交接位置，提前发现管线穿梁、洞口错位的问题，结构设计师也可以在模型基础上快速调整柱网间距、增减隔墙位置，不用反复重新绘制平立剖图纸，大幅减少前期方案沟通的误差。模型里没有添加多余的装饰面层，完全保留了结构构件的原生形态，每一处梁、柱、板、基础的连接关系都清晰可见，既可以作为结构建模的练习参照，也能作为施工交底的时候给作业班组讲解构造逻辑的直观载体，哪怕是没有深厚结构识图经验的现场人员，也能一眼看懂整个建筑的承重传力路径：楼板把荷载传递给框架梁，梁再把力传导给框架柱，柱身向下把荷载汇总到独立基础，最终全部均匀传递到下方地基，整个传力路径清晰直接，没有冗余的复杂构造，完全符合低层民用建筑安全、经济、易施工的设计原则。
