移动式商用带排烟罩烧烤炉推车

　　这款带集烟罩的移动式烧烤设备，主要面向户外餐饮、夜市摊位、小型烧烤门店以及临时活动供餐场景。设备把炭烤工作区、油烟收集结构、置物平台和移动底盘整合在同一台推车上，减少现场搭建环节，也让烤制过程中的烟气能够从上方集中排出，而不是直接散向操作面。

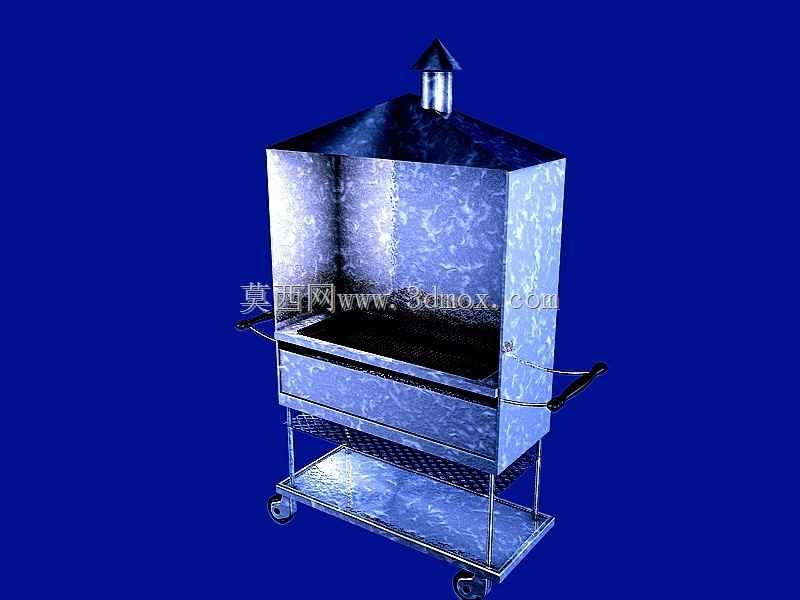

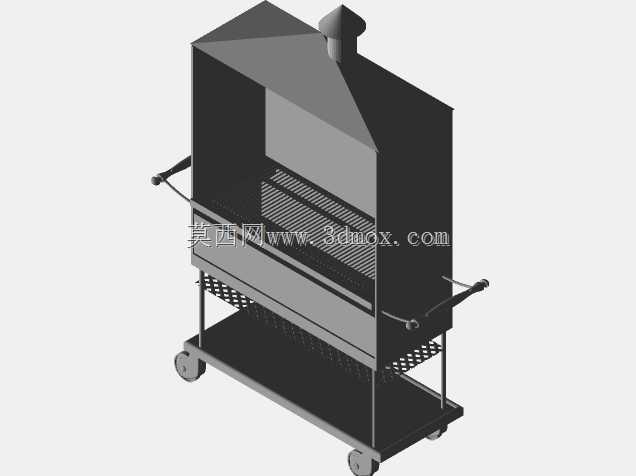

　　从结构布置看，上部为封闭式集烟腔，顶部收束成锥形烟罩并连接竖向烟囱。烟罩两侧形成较高围挡，正面保留取放食材和观察炭火的开口，这种做法在工程上兼顾了烟气捕集与操作可达性。围挡高度不能只按外观确定，需要结合烤网位置、炭火高度和人员翻烤动作校核：过低会遮挡手部操作，过高则会使烟气从开口外溢，集烟效果下降。烟囱位于顶部中心偏后位置，有利于形成稳定抽气通道；若现场接排风管道，可在烟囱出口预留法兰或卡箍接口，外接软管、风机或净化装置。

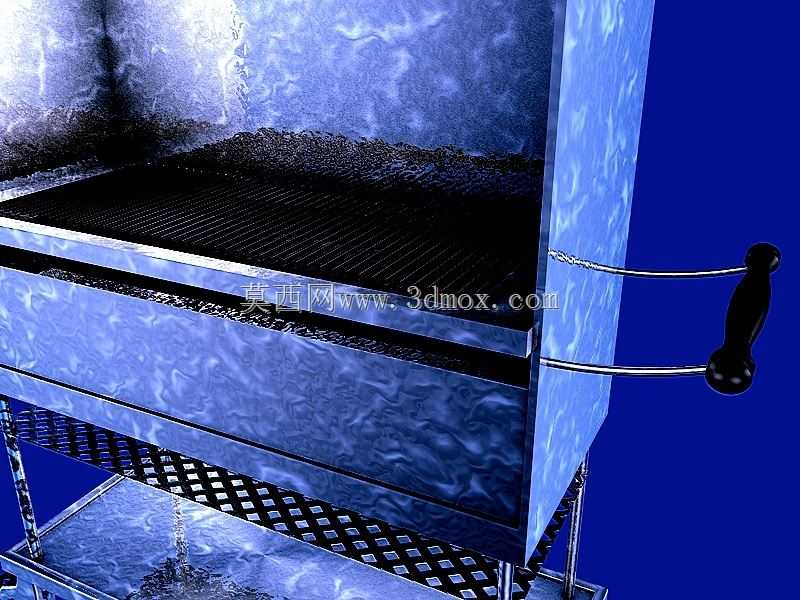

　　中部为核心烤制区，炭盆或烤架布置在抽风罩覆盖范围内。烤网下方需要保留落灰、通风和清灰空间，前后设置抽拉或可拆卸结构会更便于日常维护。模型中烤炉前部带有长手柄类构件，可用于抽屉式炭槽、接灰盘或烤架升降操作；实际设计时应重点校核手柄受力、抽拉行程和高温隔热，避免金属杆件直接导热造成烫伤。炉体侧面的摇把或操作件若用于翻转、调节风量或提升炭盆，应在三维结构中明确转轴位置、支承间距和锁紧方式，不能只作为外观件处理。

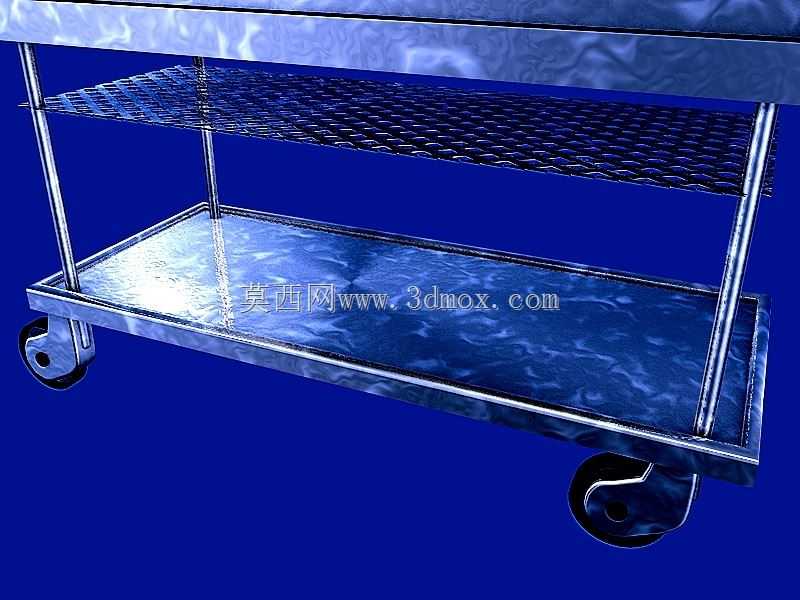

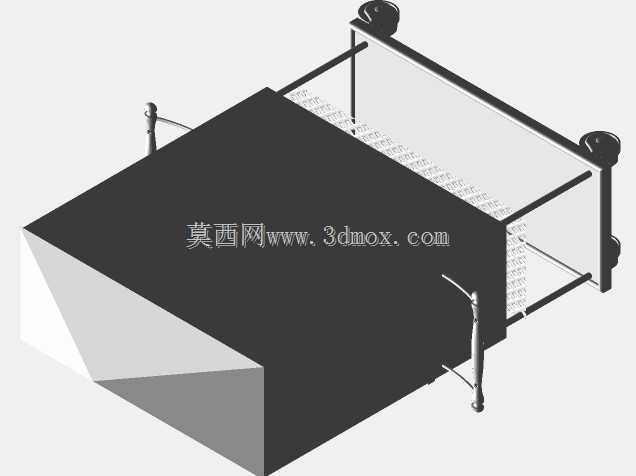

　　下部设置网状置物层，可放置炭料、工具、餐盘或备用调料。网孔板在减重、漏灰和透气方面优于整板，但承载能力要按边框支承方式核算。置物层与炉体之间留出空气夹层，能够降低底部热量对存放物品的影响；若用于放置易燃物料，则应进一步增加隔热板或明确安全间距。四条支腿把上部炉体、烟罩和下层平台连成框架，支腿底部安装脚轮，使整台设备可以在摊位收摊、换场或清洁地面时推移。脚轮选型不能只看直径，还要考虑热环境、油污地面、制动能力和单轮承载；转向轮与定向轮的布置通常决定推车转弯半径和停放稳定性，操作侧建议配置带制动脚轮，防止烤制过程中设备滑移。

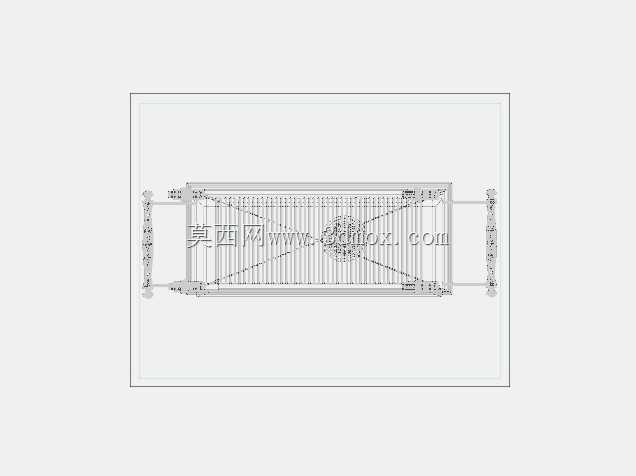

　　外形尺寸的控制要围绕安装边界展开。设备宽度受烤网有效长度和两侧围挡厚度影响，深度则要同时容纳炭盆、前侧操作空间、后侧排烟腔以及下部置物层。高度方向由脚轮、支架、烤面、集烟罩和烟囱叠加组成，其中烟囱是最高部件，运输或进入门店时可能成为干涉点，因此结构设计时常把烟囱做成可拆或可旋转形式。现场布置时，后背与墙面、顶棚、帐篷布之间应保留散热和维护距离；正面则要留出人员站立、翻烤、取盘和清理炭灰的通道。若设备用于室内，必须把烟囱与机械排风或油烟净化系统匹配，不能仅依靠自然排烟；若用于室外，还应考虑风倒灌、雨罩和地面不平带来的稳定性问题。

　　钣金建模时，炉体外壳、烟罩锥段、烟囱和置物托盘都属于典型焊接或折弯件。镀锌板、冷轧板喷涂或不锈钢板在成本、耐蚀和耐高温方面表现不同，选材不能只按外观颜色判断。烟罩锥段需要处理折弯展开、焊缝密封和热变形，围挡与烤区之间应设置可拆卸连接，便于内部清灰。炭盆附近温度最高，普通涂层件不宜直接贴近火源；接灰盘、烤网和频繁接触油污的部件应优先考虑可拆结构，以便清洗和更换。

　　从三维设计角度看，这类设备的难点不在复杂传动，而在热区、操作区、排烟区和移动底盘之间的空间协调。烤面高度要适配人工长时间操作，烟罩开口要对准烟气上升路径，脚轮位置不能削弱支腿刚度，下层平台不能与炭火区形成热积聚。建模时应把焊装件、可拆件、运动件和外购脚轮分层表达，重点检查烟囱拆装、手柄转动、抽屉抽拉、轮组转向以及人员操作时的碰撞关系。完成结构校核后，再根据实际燃料类型、排风方式和门店场地条件确定保温层、密封边、防火板和净化接口，才能让模型从外观展示转化为可制造、可维护的商用烧烤设备。
