三列弹簧式缓冲支撑座结构设计

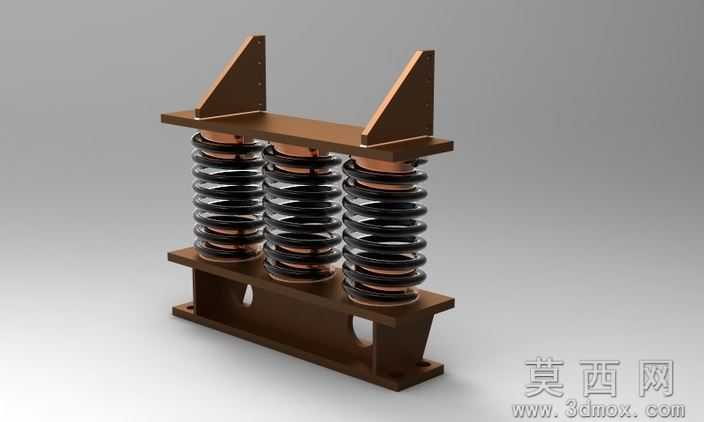

本作品为三列弹簧式缓冲支撑座，采用三维建模软件完成全参数化设计，整体结构分为上下安装基座、三角加强筋板、三列同轴螺旋弹簧三个核心部分。建模阶段先完成上下安装板的轮廓绘制，下安装板预留两个圆形安装定位孔与四个边角固定孔，用于整体结构的设备安装固定，上安装板顶部设置两块对称分布的三角加强筋，筋板侧边预留阵列排布的安装孔位，用于对接上部承载构件，筋板与上安装板采用一体化建模方式，保证连接部位的结构强度。螺旋弹簧部分采用螺旋扫描特征完成建模，三列弹簧参数完全一致，弹簧上下端面分别与上下安装板的定位槽精准贴合，保证弹簧受力时不会出现偏移错位，弹簧的螺距、线径、中径参数均按照常规缓冲支撑的受力需求设置，可满足中等载荷下的缓冲减震需求。材质渲染阶段，上下安装板与筋板采用棕褐色金属烤漆材质，表面添加细微的磨砂质感，模拟工业金属构件的实际喷涂效果，螺旋弹簧采用发黑处理的弹簧钢材质，表面添加金属反光与细微的氧化纹理，还原弹簧构件的真实质感，渲染时采用柔和的侧方打光，突出弹簧的螺旋层次与安装板的结构轮廓，同时添加柔和的地面阴影，提升整体模型的真实感。设计思路上，该支撑座采用三列弹簧并列排布的结构，相比单弹簧支撑拥有更大的承载能力与更稳定的缓冲性能，三角加强筋的设置可提升上安装板的抗弯折能力，避免上部载荷集中导致的板件变形，上下安装板的标准化孔位设计可适配多数工业设备的安装需求，整体结构无冗余设计，所有构件均可通过常规机加工与标准弹簧采购完成组装，具备较高的实际生产可行性。建模过程中对所有配合部位均做了公差适配处理，弹簧与安装板定位槽的配合间隙控制在合理范围，既保证弹簧的活动空间，又避免出现晃动间隙，安装孔位均按照通用紧固件尺寸设置，可直接适配标准螺栓进行装配。
