医用可移动升降床边护理桌结构设计

　　床边护理桌主要服务于病房内卧床人员的就餐、阅读、临时置物和护理操作场景，常见于综合医院病房、康复中心、养老护理机构以及家庭卧床照护空间。设备的核心价值不在于复杂机构，而在于在狭窄床位周边完成可靠靠近、稳定承载和高度适配，使桌面能够越过床沿进入患者可触及范围，同时保留护理人员推车、换位和清洁的通行空间。

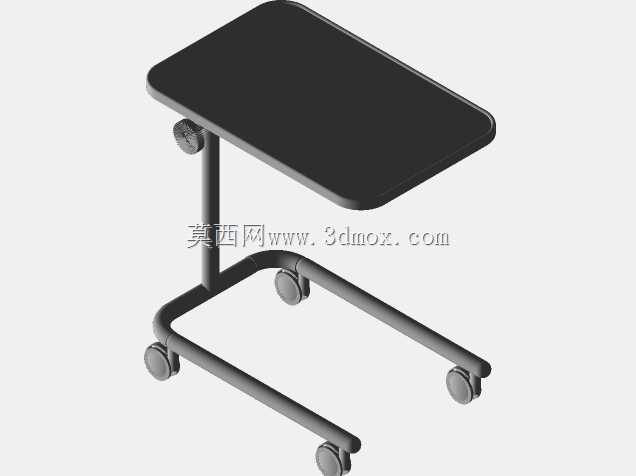

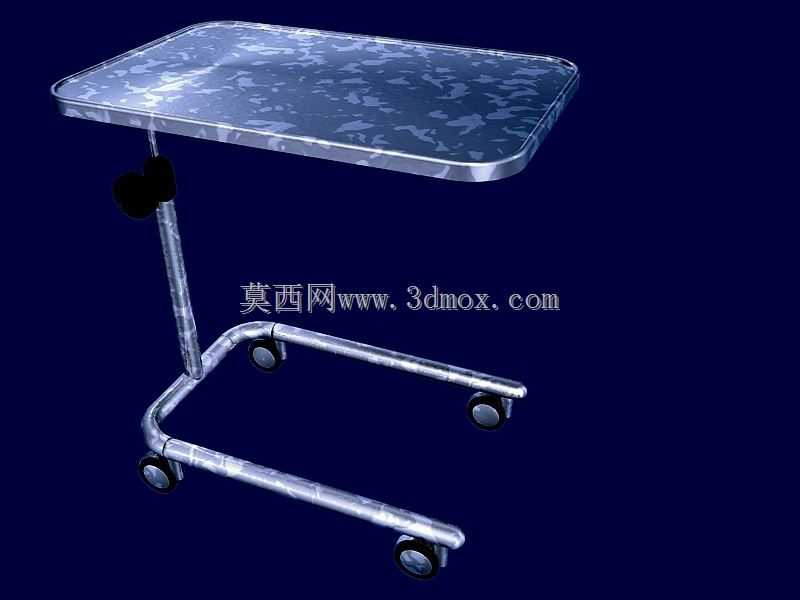

结构上采用单立柱支撑与U形底架组合。底架前端向床底方向伸入，后腿位于床外侧，形成低干涉的跨床姿态；这种布置可以让桌面板在使用时悬伸到床面上方，而底座不必占用患者身体两侧空间。立柱位于桌面一侧，避免支撑件处于患者正前方，减少腿部和被褥区域的碰撞。桌面四周设置凸起挡边，餐盘、水杯、

　　书本或小型护理用品放置后不易滑落，边缘圆角处理也降低了磕碰风险。

升降功能通过立柱上的锁紧调节机构实现，旋钮式锁紧件位于立柱上部附近，护理人员可根据病床高度、床垫厚度、患者坐姿或半卧姿态调整桌面位置。调节时先松开锁紧件，使桌面板沿立柱方向上下移动，到达合适高度后再锁紧。该结构强调操作直观和维护简单，立柱承受主要弯矩，底架承担稳定支撑，脚轮则负责短距离移动。

移动系统由四个小型脚轮组成，轮架布置在U形底架端部。脚轮尺寸较小，适合病房地坪、PVC地胶和走廊平整地面使用；底架杆件离地高度经过控制，既能越过床脚周边的小障碍，又不会因重心过高而影响稳定性。推入床底时，

　　底架前缘先进入床架下方，桌面板随立柱同步靠近床沿；移出时，护理人员只需侧向拉动桌体，脚轮即可完成转向。

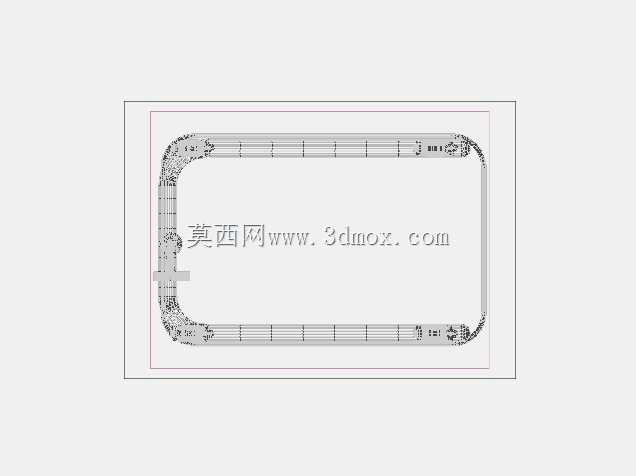

从外形边界看，桌面板为长方形浅盘式结构，长宽比例偏向单人使用，桌面面积可容纳标准餐盘、餐具和少量纸质资料。桌面板高度范围需覆盖普通病床床面上方的就餐与阅读区间，低位时便于靠近轮椅使用者或较低护理床，高位时可适配垫高床垫和半卧位患者。底架宽度应小于常见病床端部可进入空间，伸入床底的杆件高度需避开床架横梁和脚轮位置；立柱外侧轮廓则要控制在病房通道允许范围内，避免桌体停靠后阻碍轮椅、输液架或护理车通行。

承载设计重点在桌面偏心载荷。桌面板跨出底座支撑点后，餐具、

　　书本或手部按压会在立柱连接处形成弯矩，因此立柱与桌面下方连接件需要具备足够刚度，锁紧机构在承受竖向压力和轻微侧向力时不能自行下滑。底架前后轮距决定抗倾覆能力，前端伸入床底的部分在桌面加载后起到平衡作用，后端脚轮则承担外侧稳定支撑。若用于养老机构，还需重点检查刹车轮配置、锁紧件握持力以及桌面边角的防撞处理。

建模时可将桌面板、挡边、立柱套筒、升降杆、锁紧旋钮、U形底架、脚轮支架和滚轮分别建立零件，再按实际装配关系完成约束。桌面与立柱连接处应体现加强板或焊接转接结构，底架弯管处需要保留合理弯曲半径，脚轮转轴与轮体轴线应分开表达，以便后续检查运动干涉。整机外观简洁，杆件多采用金属圆管，表面适合喷涂或镀铬处理；桌面可采用易清洁、耐擦拭的材料，满足病房日常消毒要求。

在实际选型中，这类床边桌并不追求大承载仓储能力，而是关注靠近病床的便利性、升降锁紧可靠性、推移轻便性和清洁维护效率。合理的结构应在桌面板悬伸、底座伸入量、脚轮布置和立柱高度之间取得平衡，使其既能稳定停放在床侧，又能在病房内快速转移和收纳。
