嵌入式家用洗碗机厨房底柜结构

　　该三维作品呈现的是一套面向厨房装修与厨电集成场景的嵌入式洗碗机底柜，主体由木质柜体、白色洗碗机门板、隐藏式内腔、顶部台面边界以及前置操作区域共同构成。实际工程中，这类底柜通常布置在厨房操作动线中，靠近水槽、备餐区和收纳柜，用于完成餐具清洗、沥水、烘干以及局部厨房储物功能。模型将洗碗机与橱柜作为一个整体进行表达，避免了单独建模时常见的设备与柜体干涉、门板外露不协调、安装间隙失控等问题，适合在橱柜方案设计、厨房布局校核、家装效果展示和厨电选型沟通中使用。

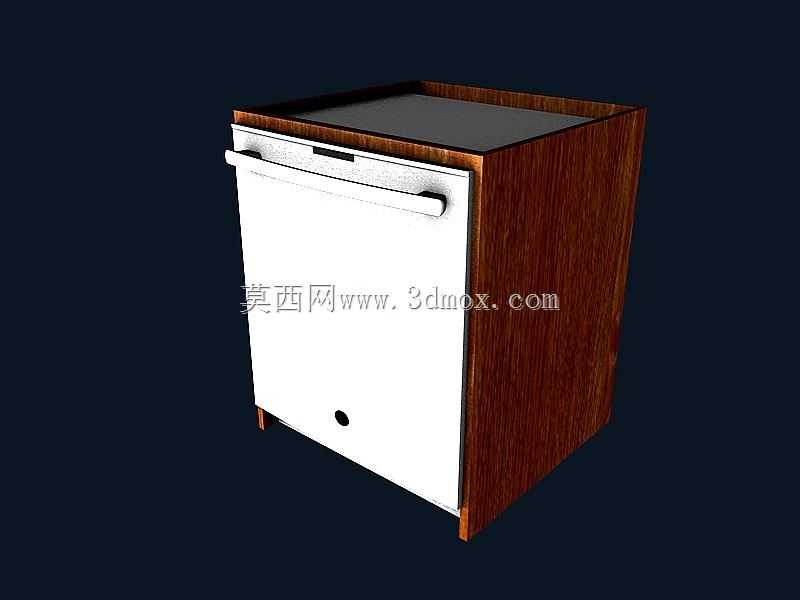

　　从结构组成看，外侧柜体采用规整的长方体木作形态，侧板、背板和底板围合出设备容纳空间，木纹外观能够与常见定制橱柜材质相衔接。柜体前部嵌入洗碗机主体，白色面板占据正面主要区域，门板上方设置横向长拉手，便于用户在站立操作时开启舱门。面板下部保留小圆孔位置，可对应排水、检修、通风或传感器布置需求，具体功能可根据不同品牌洗碗机结构进行调整。顶部形成平整台面边界，能够与厨房石英石、人造石或不锈钢台面进行对接，侧面则需要预留与相邻橱柜的拼接缝、调节缝和防潮间隙。

　　在设计思路上，该底柜不是单纯的外观摆件，而是围绕嵌入式安装关系进行建模。洗碗机外部尺寸需要小于柜体内腔净尺寸，同时又不能留下过大缝隙，否则会影响外观整体性；柜体侧板需承担设备推入后的侧向限位作用，底板要考虑设备满载餐具后的承重以及长期潮湿环境下的变形问题。前置门板与橱柜立面应保持齐平或微凸，拉手位置需避开台面下沿和用户膝部活动区域。模型中柜体深度、宽度和高度比例符合厨房地柜常见布置逻辑，可作为标准地柜单元参与一字型、L型或U型厨房排布。

　　安装边界方面，洗碗机后方通常需要预留进水管、排水管和电源线路的走线空间，不能将设备完全顶死到背板。柜体后侧可根据现场条件开设管线缺口，侧板内侧应保留设备滑入和维护抽出的间隙。底部若采用可调脚支撑，需要在建模和落地安装时校核地面平整度，防止设备运行振动造成门板错位。台面压接柜体时，应注意洗碗机顶部与台面之间保留散热和拆装空间，相邻柜体之间通过连接件或木枋增强整体稳定性。对于潮湿区域，木质柜体边缘可增加防潮处理，底板附近避免长期积水。

　　功能特性上，洗碗机承担餐具自动清洗任务，内部需要容纳碗篮、喷淋臂、过滤装置、洗涤剂分配系统以及控制元件；外部底柜则承担包覆、支撑、隔音和装饰作用。将二者整合在同一模型中，可以直观检查门板开启角度、拉手高度、设备推入路径、管线连接位置以及柜体承重关系。结构设计人员在深化方案时，可基于该模型继续补充碗篮、铰链、导轨、水路、电控件和台面连接件，也可根据不同容量机型调整内腔宽度与深度。

　　从使用场景看，这类产品适用于住宅厨房、公寓精装房、样板间、小型餐饮备餐间等空间。设计时需要兼顾人体操作高度、餐具取放便利性、柜门开启范围和维护拆卸路径。三维模型能够在方案阶段帮助设计者发现柜体与设备之间的尺寸冲突，例如门板开启是否碰踢脚、管线是否被侧板遮挡、设备抽出时是否受相邻柜体限制等。通过对外观面、安装面和功能区域的分层表达，该作品既可以用于厨柜产品结构沟通，也可以作为厨房集成设备布置、施工交底和空间展示的基础模型。
